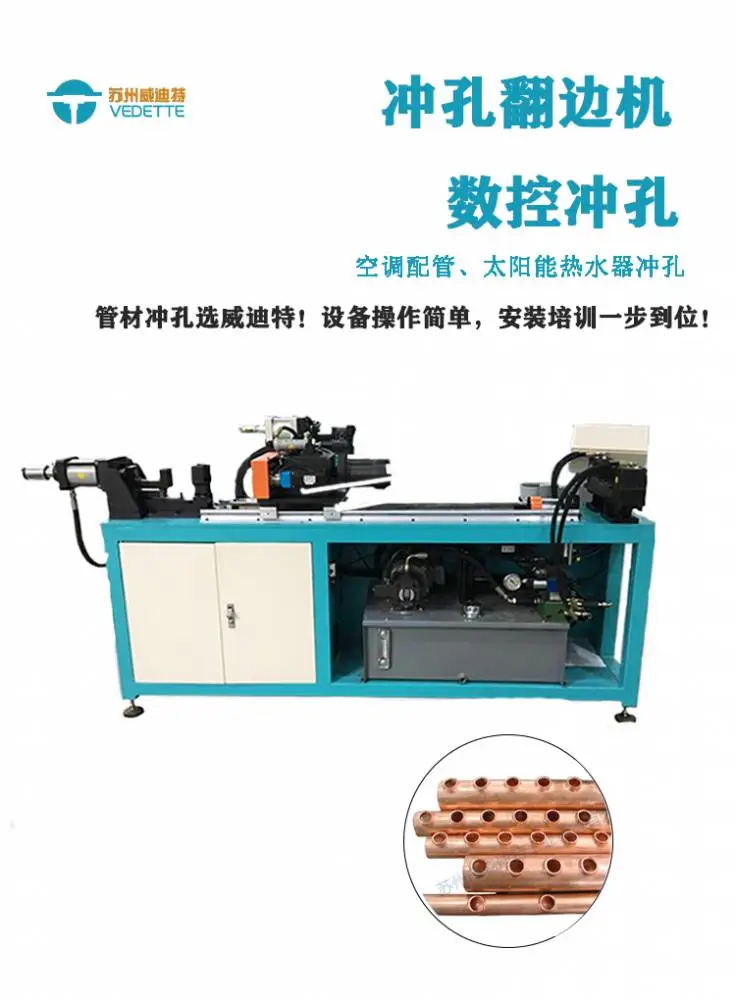

该设备用于铜管管壁的冲孔及翻边，如笛状；主要应用于空调配管行业，太阳能热水器行业。

主要技术参数：

设备结构及系统配置：

1． 概述: 该设备由机架、液压系统、送料轴、冲孔翻边机构、夹持机构、电控系统等组成。

2． 机架: 机身由型材焊接而成,经振动时效处理后整体加工以确保刚性及安装平面精度，配有四个可调高度的脚杯; 设备各部分的零部件根据实际工作状况、工作环境进行必要的表面处理，如电镀、发黑、淬火、渗碳、静电喷涂等，以满足部件具有足够的强度及表面功能。

3． 送料轴:由精密导轨及滚珠丝杆及伺服电机组成，实现夹持铜管的***位移。

4． 旋转轴：由伺服电机控制，实现铜管精准旋转角度并冲孔。

5． 冲孔翻边机构:由伺服冲孔及模具组成（外套管，芯轴，冲头等）。

6． 夹持机构：包括送料夹持、冲拔夹持，由气缸及夹模构成。

7． 电控柜：由台达PLC集中控制，空气开关、按钮、其它选择开关、中间继电器等主要电器元件均采用国内外优质品牌产品，以***控制系统的准确性、稳定性及可靠性，控制电路设有过载保护功能；启动开关配按钮盒座式。

8． 着色：设备的主体颜色为土耳其玉色（可定制），同时涉及人身安全的部位设有警示标志。

9． 设备的电器元件的安装符合国家的有关规定，并有可靠的接地装置，电箱中的接线端子、接触器及小型空气开关采用VDE标准V型槽安装方式，各电器元件有明显标识，电控柜内采用全塑梳孔柜用线槽布线，线号清晰；控制面板整洁，标牌字幕清晰易看。

10． 设备控制系统应具有自动计数功能，可对加工数量进行准确计数。

11． 设备整机检测系统齐备，有原点检测及限位报警功能。

服务：

1  国内客户免费提供安装、调试及操作、维护方面的培训。

2  设备保修一年，除人为损坏外供方负责免费维修或更换有关备件，在接到客户信息后2小时做出响应，48小时内到达现场处理。在保修期满后长期提供维修方面的技术支持工作，并免费提供软件升级。
