1 概述
根据各矿对井下平巷机车运输道岔自动控制的要求，我公司开发出ZKC127D-K电动司控道岔装置用隔爆兼本安控制器。
本装置在现场安装使用过程，控制器能够在发射机信号作用下，对道岔实现准确、可靠的控制，能够按司机的意图动作，大大减轻了机车司机的劳动强度，提高了煤矿生产的安全性。
1.1装置组成：
本装置由控制器、发射机、岔位显示箱、传感器、电动转辙机五个部分组成。
1.2装置的特点：
（1）控制器采用抗干扰能力强的单片机进行信号采集识别判断，无线遥控能在远距离对道岔进行准确遥控，确保机车的安全行驶；
（2）采用数字编码技术，系统抗干扰能力强；
（3）电控部分常闭不间断监测，显示箱直观地指示出道岔目前位置，司机可根据机车要去的方向在远方遥控改变道岔位置；
（4）显示箱亮度高，字型大方美观，显示道岔方位准确、清晰；
（5）可根据道岔的不同情况，设定系统安装的位置及工作方式，风动、电动、手动三种工作方式任意选择；
（6）装置体积小，占巷道面积少，安装简单，操作简便。
1.3 主要用途及应用范围：
本装置适用于煤矿、金属、非金属矿井运输巷道中，实现道岔的自动控制以及岔口的方位显示。

2主要技术参数
2.1 型号及含义
Z K C 127 D

电动用
额定工作电压，V
道岔
司机控制
装置类
2.2使用环境
2.2.1道岔装置在下列环境条件下应能正常工作：
1）温 度：0℃～40℃；
2）平均相对湿度：3）大气压力：（80～110）kPa
4）有爆炸性气体混合物，但无***振动和冲击、无破坏绝缘的腐蚀性气体。

2.2.2 道岔装置能承受的最恶劣的贮运条件：
1）高温：+60℃；
2）低温：-40℃；
3）振动：50m/s2；
4）冲击：500m/s2。
2.3主要性能
2.3.1基本功能
控制器接收到遥控信号后，输出AC127V电压，电动转辙机旋转来搬动道岔，道岔搬动到位后（直道或者岔道），接近传感器输出高电平给控制器，控制器停止输出AC127V电压，并输出高电平信号给显示箱，显示箱显示当前道岔状态（直道或者岔道）。
2.3.2主要技术指标
a).遥控距离：0～30m无遮挡
b).遥控角度：0～30°
c).传感器感应距离：0～5mm
d).道岔动作时间：≤3s
e).显示箱指示灯在黑暗中20m处清晰可见。
f).装置额定工作电压：AC127V； 工作电流≤***。

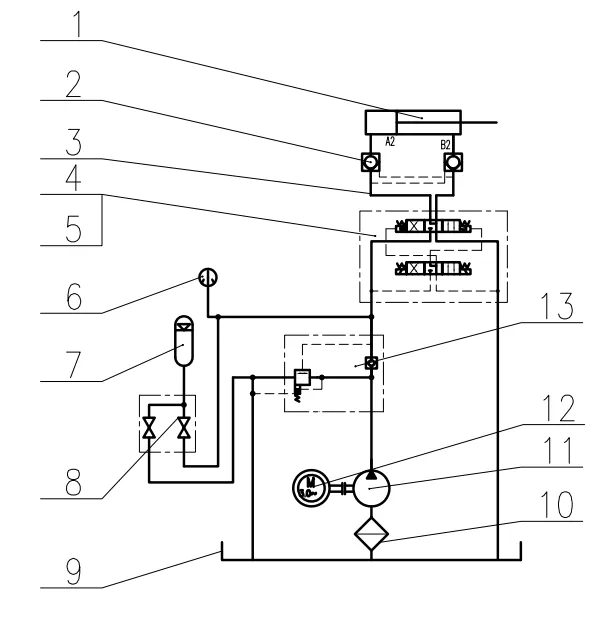

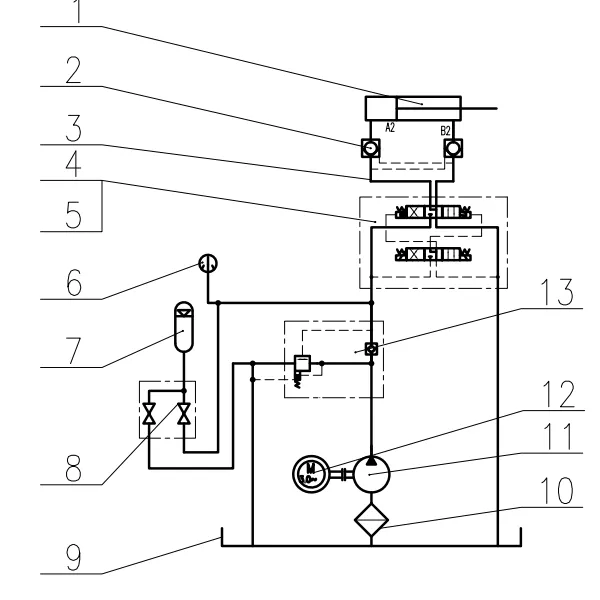

3 工作原理
矿用电动司控道岔装置采用数字编解码及微控制识别等***技术设计而成，系统原理框图如图1所示，主要由发射机、接收器、微控制器系统（即单片机）、道岔驱动器、到位传感器和显示箱等六大部分组成，其中微控制器是控制核心。数字编码发射机可发出8种不同编码信号，分别代表相邻的8个需要控制的道岔。数字接收机接收发射机数码信号，并在微控制器控制下完成不同的道岔识别，以确保非控制道岔不动作。到位传感器将完成道岔的到位检测，使微控制器对道岔驱动器做出准确的控制。显示箱将显示道岔代号、道岔目前到位状态。
