一、用途：
CJY4 / 30 甲烷氧气测定器适用于煤矿井下、石油化工、市政环保等需要检测多种气体的场合。本仪器可以同时检测甲烷（CH4）、 氧气（O2），当环境中的被检测的任何气体超过或者低于设定的报警值时，仪器将会发出声、光报警，提示佩戴人员应进行相应防护工作。本产品既可以随身携带，也可以固定使用。仪器防爆型式为矿用本质安全兼隔爆型，防爆标志位ExibⅠ。

二、工作原理：
本仪器甲烷传感器采用热催化工作原理。传感器内部是由黑元件和白元件组成：黑元件是甲烷 催化载体，会与甲烷发生热催化反应来改变自身电阻阻值；白元件是纯载体，电阻阻值稳定。根据甲烷 传感器的特性利用惠斯通电桥将信号进行放大处理，并将数值显示出来，从而实现对甲烷 浓度的检测。
本仪器采用的氧气传感器是电化学原理的。电化学传感器内部的电极在催化剂的作用下与被检测的气体发生反应，使电极间发生电子的定向运动，通过放大电路等现有的电子技术将电信号放大并显示出来，从而实现对浓度的检测。

三、仪器充电：
提示：仪器充电必须在非井下的安全场所进行，充电时必须关机。
1、仪器必须使用本公司提供的充电器进行充电，防止仪器应充电造成损坏。
2、充电器电源电压：110V～240V / 50Hz。
3、充电器插上电源后，没有给仪器充电时，绿色充电指示灯亮为正常。
4、仪器插入USB充电插头，此时指示灯应由绿色变成红色，充电正常。
5、当充电器指示灯由红色变为绿色时，不要马上拔下，让其继续充上半小时左右。指示灯变绿以后充电，不会损坏电池。

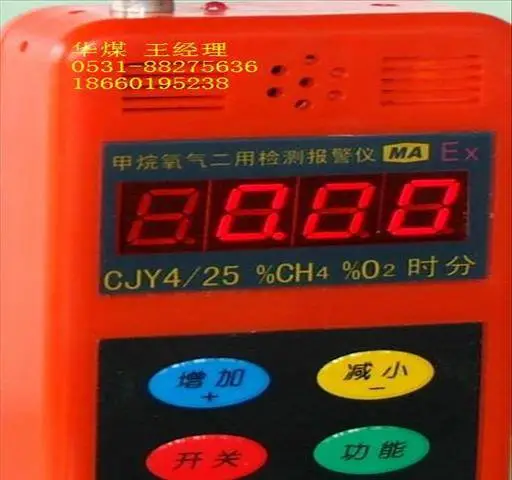

四、检测仪的部件示意图:

五、技术参数：
技术指标 参数
检测气体 甲烷（CH4），氧气（ O2 ）
CH4
测量范围 (0.00～4.00)% CH4
误差 ( 0.00～1.00 ) % CH4：±0.10% CH4
( 1.00～3.00 ) % CH4：真实值的 ±10%
( 3.00～4.00 ) % CH4：±0.30% CH4
响应时间 ≤20S ( T90 )
分辨率 0.01%CH4
报警点 1.00%CH4
O2
测量范围 （0.0～30.0）% O2
误差 ( 0.0～5.0 ) %O2：±0.5%O2
( >5.0～30.0 )%O2：0.9%O2
响应时间 ≤35S ( T90 )
分辨率 0.1% O2
低报警点 18.0% O2
高报警点 25.0% O2
报警声级强度 75dB
报警方式 声、光报警
报警指示灯 在不小于20米处可见
传感器寿命 ≥2年( O2 )
≥1年( CH4 )
工作电流 100mA
连续工作时间 ≥13hours
电池型号 PL123450 3.7V/1500mA
电池短路电流 2A
充电时间 4-5小时
防护等级 IP54
工作温度 0℃～40℃
尺寸 130×66×30 （mm）

注意：
1、使用的气体必须是符合标准的气体。
2、仪器校准前线要进行调零操作。
3、仪器通气前，要确保流量稳定。
4、仪器低电报警时，不允许校准。
5、仪器校准前，至少提前开机6分钟，让仪器运行稳定。
6、甲烷、氧气的校准流量为200ml/min
7、建议校准气体浓度： 甲烷1.00%CH4；
8、校准周期：CH4为15天， O2为3个月。
