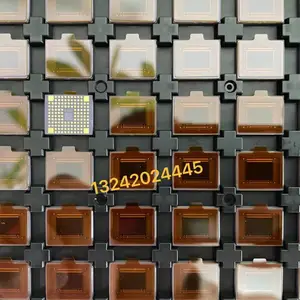

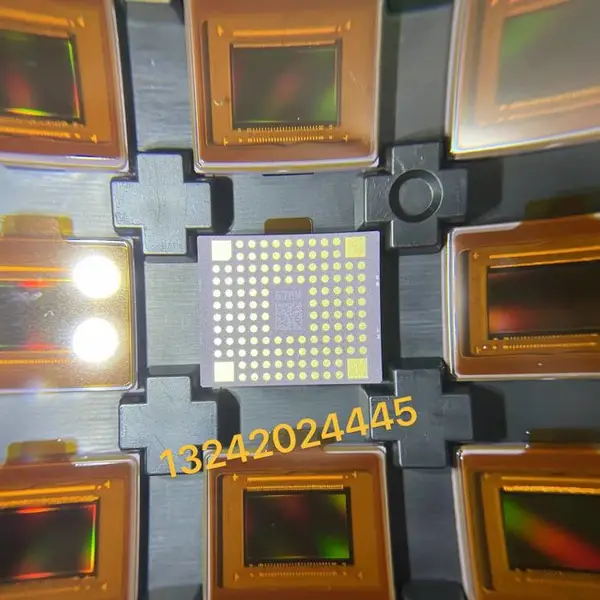

IMX678-AAQR1是一款对角线8.86mm (Type 1/1.8) CMOS有源像素型固态图像传感器，具有方形像素阵列和8.40M有效像素。该芯片采用模拟3.3V、数字1.1V、接口1.8V三重供电，功耗低。采用R/G/B三原色马赛克滤光片，实现高灵敏度、低暗电流、无拖影。 该芯片具有可变电荷积分时间的电子快门。

特征：

◆ CMOS 有源像素型网点

◆ 内置时序调整电路、H/V驱动器和串行通信电路

◆ 输入频率：13.5MHz / 18MHz / 24MHz / 27MHz / 36MHz / 37.125 MHz / 72 MHz / 74.25 MHz

◆ 推荐记录像素数：约3840 (H) × 2160 (V) 829万像素

◆ 读出模式

全像素扫描模式

水平/垂直 2/2 行合并模式

窗口裁剪模式

水平/垂直方向 - 正常/反转读出模式

◆ 读出率

全像素扫描模式帧率：12位：60帧/秒，10位：60帧/秒

◆ 高动态范围（HDR）功能

数字重叠 HDR

清除 HDR

◆ 同步传感器功能

◆ 变速快门功能（分辨率1H单位）

◆ CDS/PGA功能0 dB至30 dB：模拟增益30 dB（步距0.3 dB）

30.3 dB 至 72 dB：模拟增益 30 dB + 数字增益 0.3 dB 至 42 dB（步距 0.3 dB）

◆ 支持I/O

CSI-2 串行数据输出（2 Lane / 4 Lane / 8Lane / 4Lane × 2ch）

RAW10 / RAW12 输出

设备结构

◆ CMOS图像传感器

◆ 图像尺寸对角线 8.86 mm (Type 1/1.8) 约。 840万像素，所有像素

◆ 像素总数 3856 (H) × 2200 (V) 约。 848 万像素

◆ 有效像素数 3856 (H) × 2180 (V) 约。 840 万像素

◆ 有效像素数 3856 (H) × 2176 (V) 约。 839 万像素

◆ 推荐记录像素数 3840 (H) × 2160 (V) 约。 829 万像素

◆ 晶胞尺寸 2.0 μm (H) × 2.0 μm (V)

◆ 光学黑 水平（H）方向：前0像素，后0像素

垂直（V）方向：前20像素，后0像素

◆ 虚拟水平（H）方向：前0像素，后0像素

垂直（V）方向：前0像素，后0像素

◆ 封装132pin LGA

图像传感器特性

(Tj = 60 °C)
