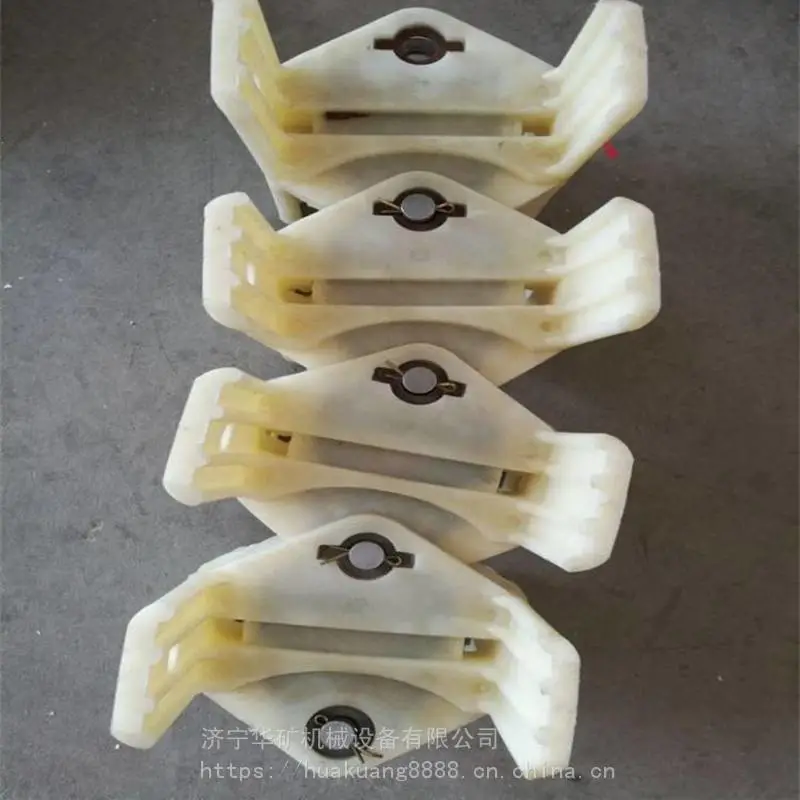

电缆夹由夹体、弹簧、销轴和开关销等组成，夹体的H型上下内侧各开有一个导向槽，在导向槽的两端开有上下对应的4个方孔。

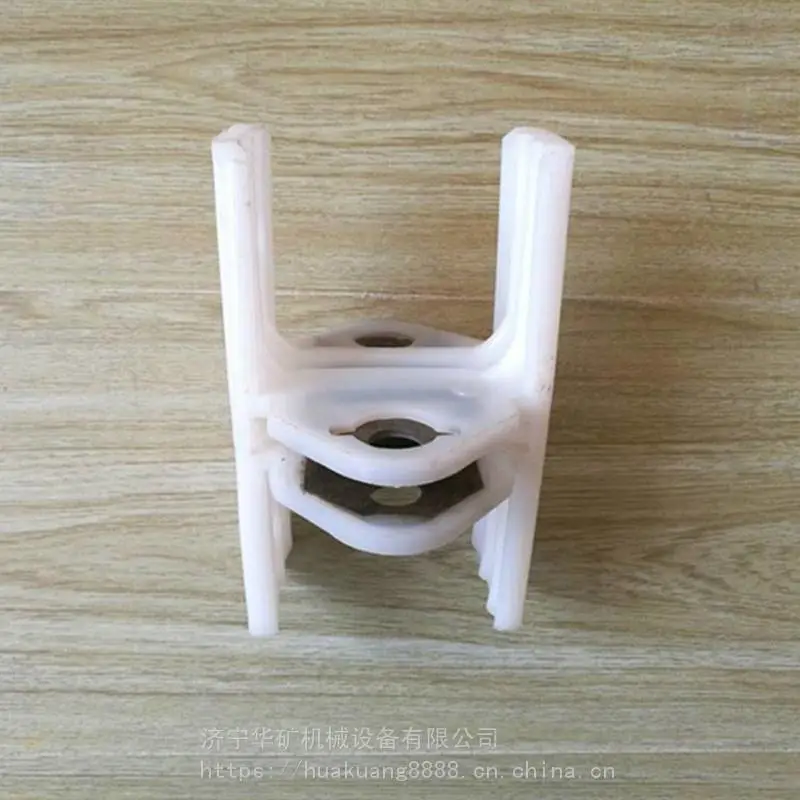

 电缆夹由夹体、弹簧、销轴和开关销等组成，夹体的H型上下内侧各开有一个导向槽，在导向槽的两端开有上下对应的4个方孔，夹体的一侧是两个并行的联接板，另一侧有一个联接板，在每个联接板上都开有相同孔径的圆孔。它的夹体采用了以钢板为骨架，表面溶注尼龙材料制成，外形则为中心牵引式不对称的H型结构。电缆夹固定电缆与水管的方法是采用弹簧卡锁固定方式实现的。本实用新型适用面广，可在 普采与综采上使用。

一、电缆夹板用途和适用范围：

该产品适用于煤矿综采、普采机组上使用的以聚合塑料和碳素钢板为原料的各种型号采煤机用拖曳式电缆夹。

       1、该产品采用了中华人民共和国煤炭行业《采煤机用拖曳电缆夹条件》MT/T 775-1998标准研

制开发。并且符合MT/117-2007的有关规定。

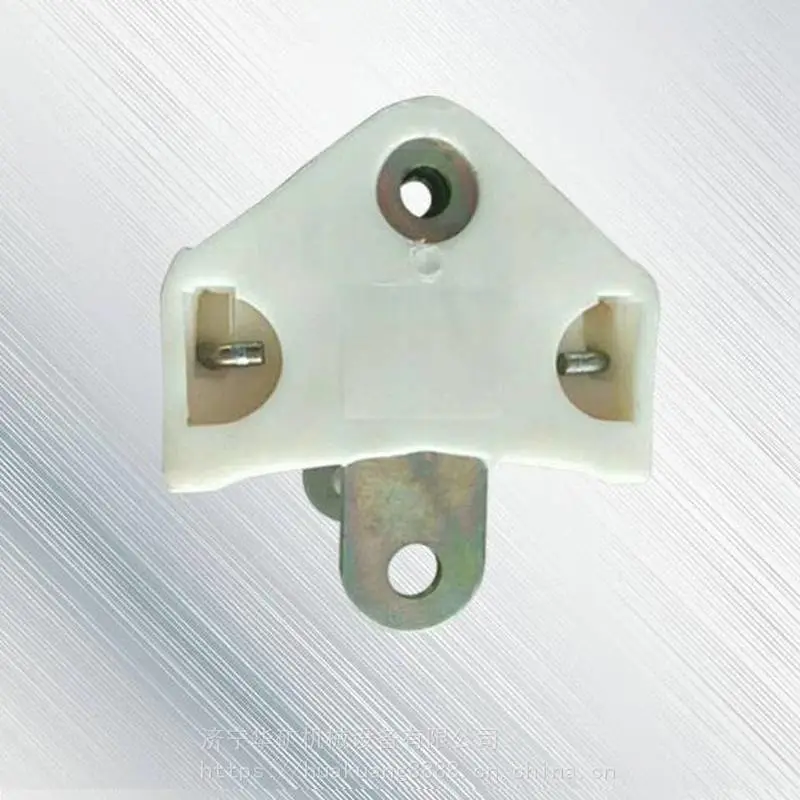

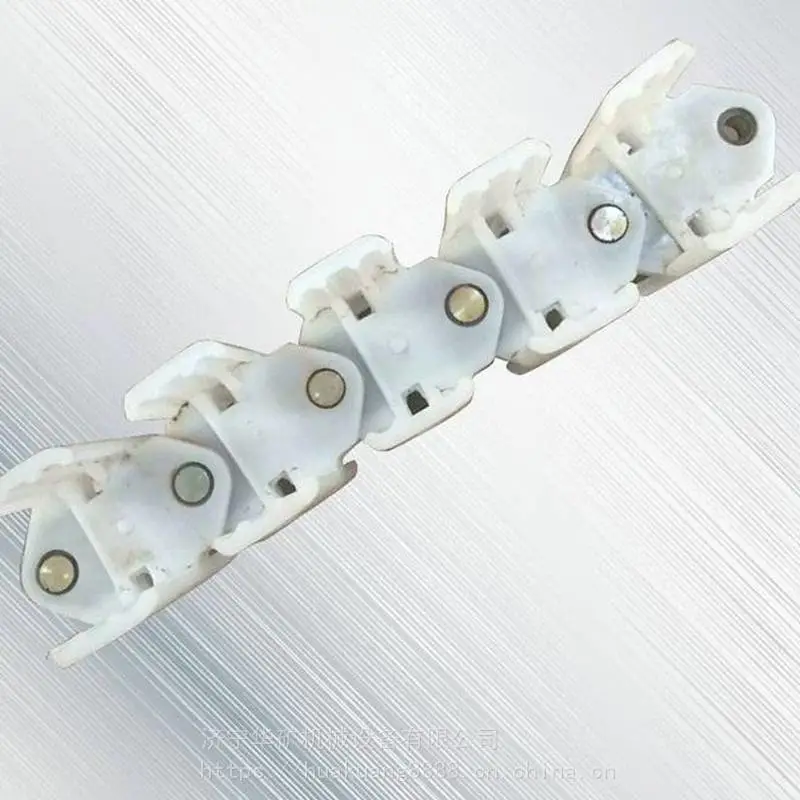

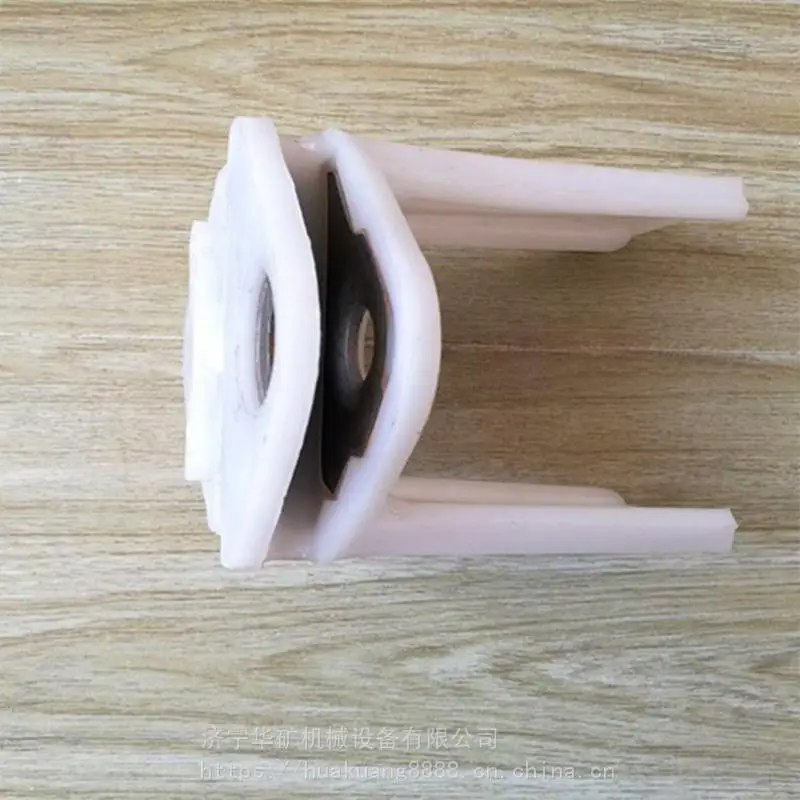

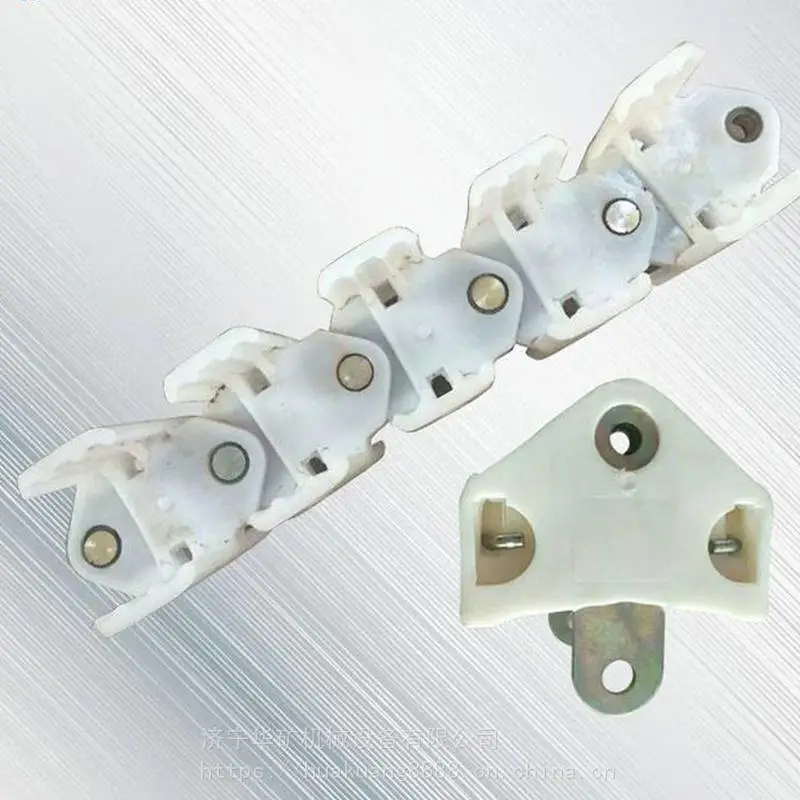

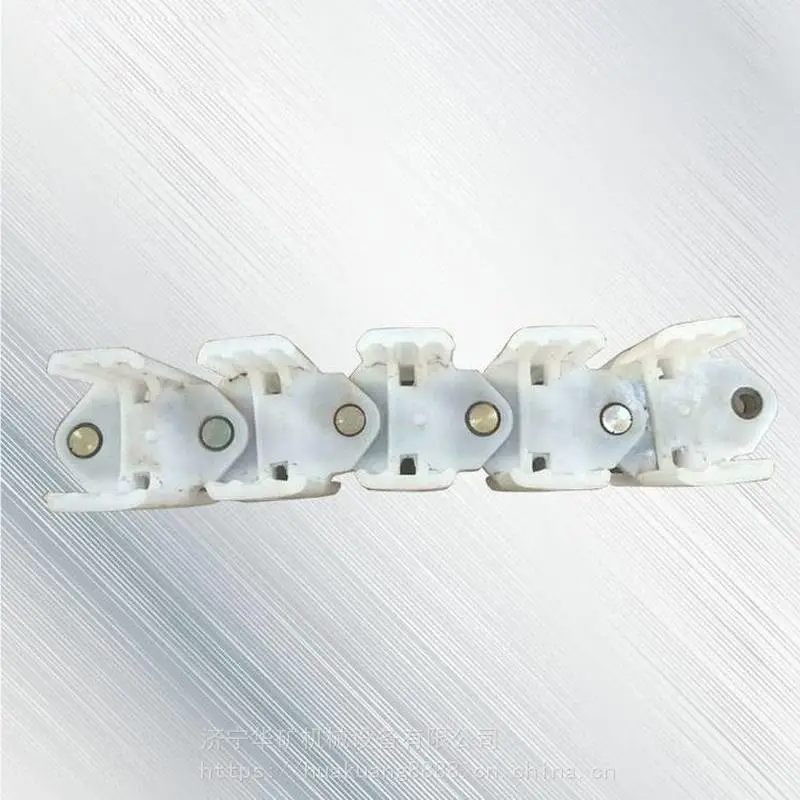

2.主要结构及工作原理：主要结构：电缆夹由聚合塑料内包碳素钢骨架构成的O形夹板、横联板

、联接销轴组成。工作原理：该产品悬挂式安装在采煤机拖缆架上，随采煤机一起运动。主要起

保护井下采煤机用电缆、水管的作用，以防电缆、水管折断和磨损。

3.安装与使用：(1).先将横连扳的T型插头分别插入左右夹板的T型槽内、使T型插头的半圆定位孔

与夹板的定位销孔同心,定位销插入定位销孔形成一节电缆夹槽.(2).将多节电缆夹槽首尾孔对齐后

用联接销轴由内向外穿入孔中、装上开口销，联接成一段电缆夹槽。（终长度可根据采煤工作面

需要而定）。(3).将电缆放入夹槽，用横联板按图示将夹槽联接成封闭式电缆夹,从而组成一条完整

的电缆夹达到采煤机的使用要求。

二、注意事项：

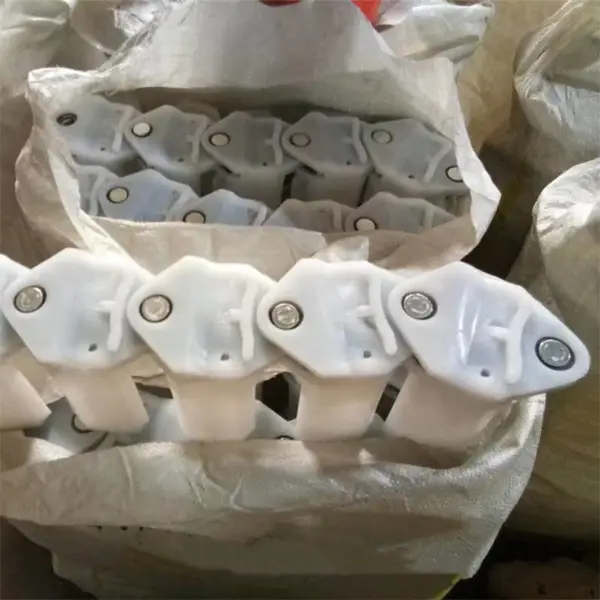

1．该产品运输时，应注意联接部位的保护。

2．该产品贮存，应放置在室内库房中，温度在-15℃~+40℃为宜，避免与明火接近。

3．安装时一定要使横连扳的T型插头分别插入左右夹板的T型槽内，然用胶锤将横连扳敲到位;

使T型插头的半圆定位孔与夹板的定位销孔同心;定位销插入定位销孔，用胶锤敲到位。

采煤机用电缆夹板重量轻、体积小、结构紧凑，安装方便快捷，维护维修简单，且使用寿命长，

抗拉强度、抗冲击力大等。其优点是内衬钢骨架承载拖曳力，保护电缆或水管不受外力作用，尼

龙66中添加阻燃、抗静电等助剂，具有阻燃、抗静电作用。相邻电缆夹易于连接，根据采煤机工

作面需要可以任意延长，在拖曳过程中保护电缆或水管工作，不被折断或破损，提高生产效率，
