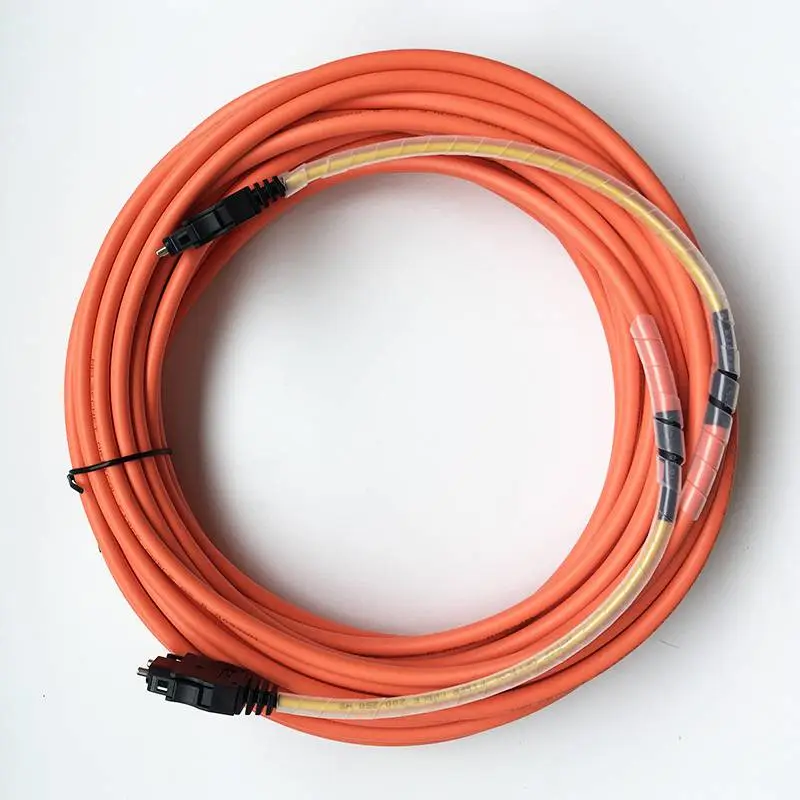

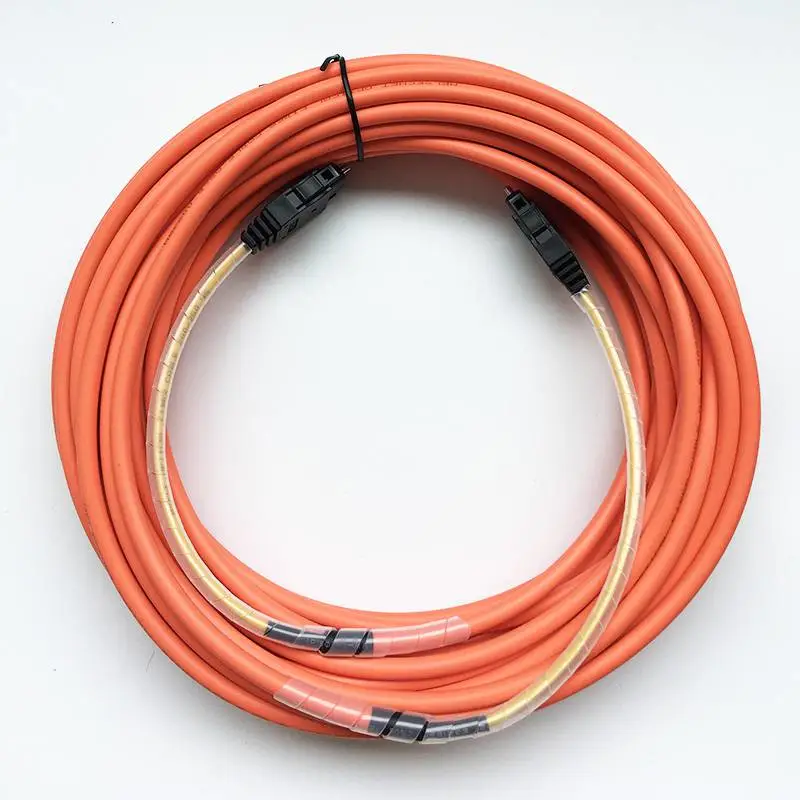

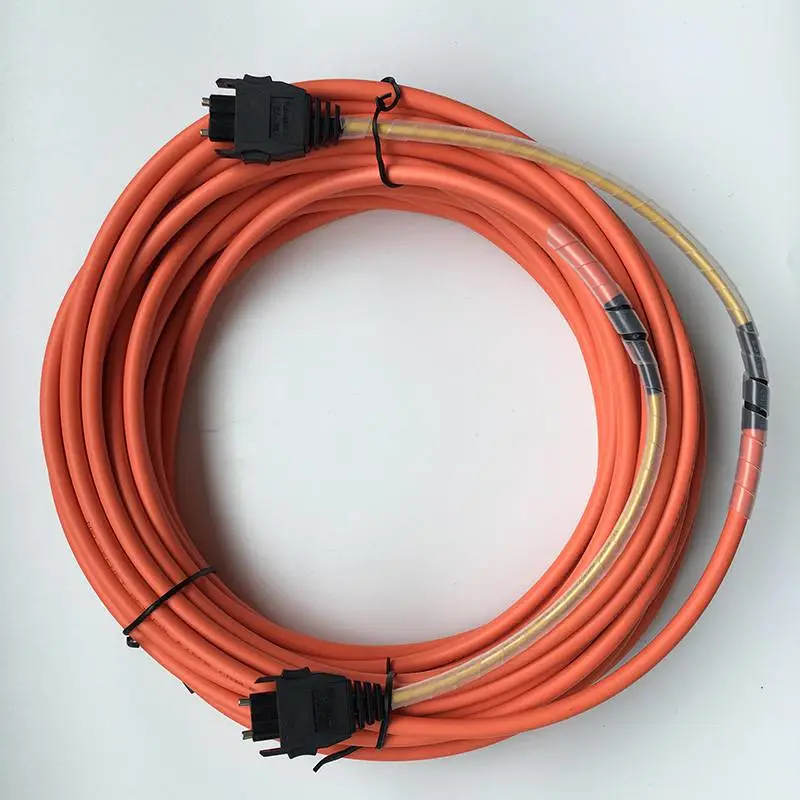

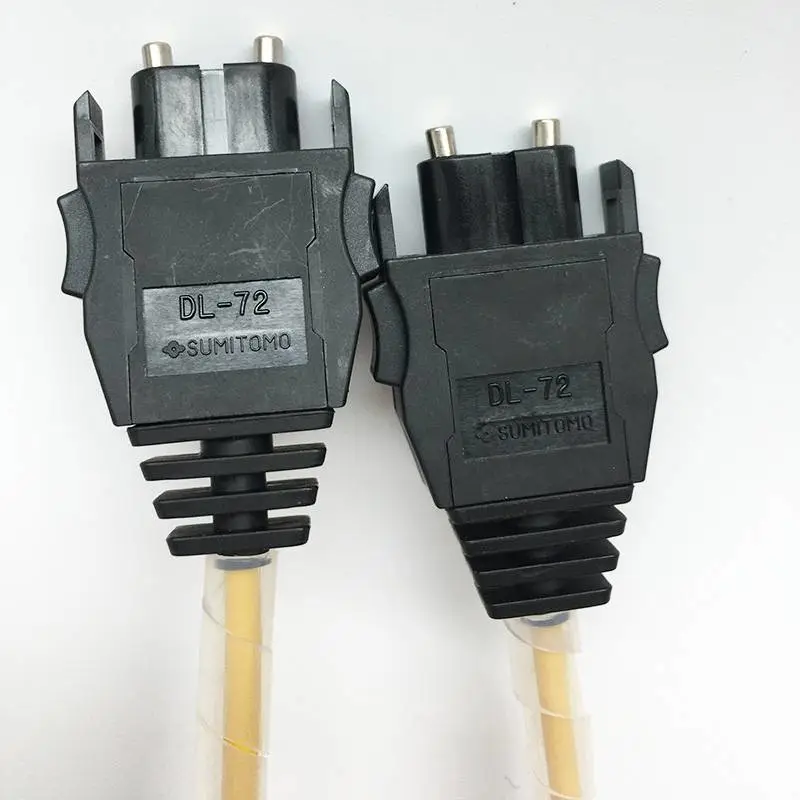

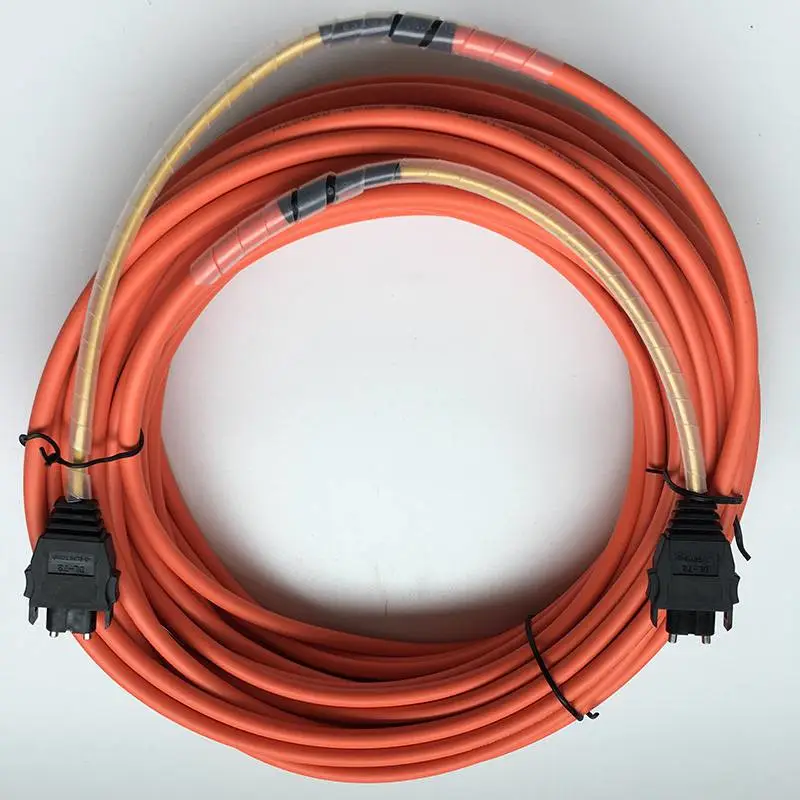

电机公司的MELSECNET/H网络用光缆由H-PCF HS光纤与DL-72接头组成。

芝TOSHIBA公司TOSLINK网络用光缆由H-PCF HC/HG光纤与CF-2071接头组成。欧姆龙公司Controller Link网络用光缆由H-PCF HC光纤与CF-2071接头组成。

横河公司VITY-LINER RP4网络用光缆由H-PCF HC/HG光纤与CF-2071接头组成

MELSECNET/H模块是连接PLC与PLC或者PLC与远程I/O的而构成MELSECNET/H或MELSECNET/10网的模块。以最快25M的令牌进行传送的。是高速可靠的控制层网络。

主要有如下表所示模块：

模块型号

类型

传送方法

连接电缆

备注

QJ71LP21

远程主站

双环路

光缆

SI/QSI/HPCF光缆

QJ71LP21-25

远程主站

双环路

光缆

SI/QSI/HPCF光缆

QJ71LP21G

远程主站

双环路

光缆

GI-50/125光缆

QJ71LP21GE

远程主站

双环路

光缆

GI-62.5/125光缆

QJ72LP25-25

远程I/0站

双环路

光缆

SI/QSI/HPCF光缆

QJ72LP25G

远程I/0站

双环路

光缆

GI-50/125光缆

QJ71LP25GE

远程I/0站

双环路

光缆

GI-62.5/125光缆

QJ71BR11

远程主站

单总线

同轴电缆

75欧姆的同轴电缆

QJ72BR15

远程I/0站

单总线

同轴电缆

75欧姆的同轴电缆

Q80BD-J71LP21-25

个人计算机用的MELSECNET/H板

SI/QSI/HPCF光缆规格

Q80BD-J71LP21G

个人计算机用的MELSECNET/H板

GI-50/125光缆规格

Q80BD-J71BR11

个人计算机用的MELSECNET/H板

同轴电缆

二、一些模块具体参数：

2.1:光纤环路系统：

 项目

光纤环路系统

QJ71LP21

QJ71LP21-25

QJ71LP21G

QJ71LP21GE

传送路径格式

双环路

通讯方法

令牌环

同步方法

帧同步

编码方法

NRZI

传送格式

符合HDLC 帧类型

连接的站数

一个网络中连接的站数：最多64个站（1 个控制站63 个正常站）

连接电缆

光纤电缆

总的延长距离

30km

最多网络数目

239（包括远程I/O 网络的总数）

通讯速度

10 Mbps

25 Mbps/10 Mbps

10 Mbps

站之间

距离

25Mbps

---------

SI光纤: 200m

HPCF光纤:400m

宽带HPCF光纤:1km

QSI光纤:1Km

-------

10Mbps

SI光纤电缆500m

HPCF光纤电缆1km

宽带H-PCE 光纤电缆1km;

QSI光纤电缆1km

GI-50/125光纤电缆2km

GI-62.5/125光纤电缆：

2km
