6520C变频标准功率源是变频电量量值溯源（或量值传递）系统的核心构成部分，是一种输出频率可变的电压、电流信号发生装置。该装置可独立调节电压、电流的幅值及两者的相位差。该装置还包括一个可准确测量电压、电流、频率及电压电流合成虚功率的标准表，标准表的示值作为比较参考标准，实现以变频电量为主要测量对象的各种测量装置/系统的量值溯源。作为一种量值溯源用的计量标准器具，其计量学特性须满足相关计量法规的要求。

1变频电量测量仪器/系统校准与检定的重要性

　　 电能源是我国主要的工业能源，采用变频调速技术是提高用电设备运行效率的重要途径，而正确评价变频能效评测系统是挖掘节能降耗潜力和提高电能源使用效率的必需环节。因此，对变频测试设备进行科学、***和准确的量值溯源，决定了变频能效评测系统运行的正确性和合法性，使能效评测变得有据可依，为实现社会节能减排目标提供了关键性的技术支撑。

2变频电量测量仪器/系统量值溯源体系现状

　　变频电量在应用过程中经常呈现出非标准正弦波、低基频、低功率因数、富含谐波等特征，使得准确测量和量值溯源十分困难。

   　目前国内外普遍采用以Fluke 6100为功率标准源进行变频电量测量仪器的校准工作。但随着大功率变频器/逆变器、新能源发电设备、风力发电机等重型装备制造业的快速发展，以上方式由于源输出能力的限制已远不能满足目前变频电量测试仪器/系统全量程范围内量值溯源的需求。高电压、大电流、大功率变频测试系统无处送检，变频电量计量型式评价工作无法开展，变频测试设备质量监督检验无法切实进行。量值溯源系统的缺失，不但影响对能源计量器具的法制管理，还严重制约了变频测量传感器及仪器行业的健康发展。

二、6520C变频标准功率源概述

　　6520C变频标准功率源是湖南银河电气有限公司联合湖南省计量检测研究院，在多年从事以变频电量的特性、应用与测量为主要研究对象的科研与实践探索中，融合当今世界***的测量与控制理论，顺应当前迫在眉睫的社会应用需求，以前沿的技术和工艺手段研制而成的一种变频电量量值溯源系统核心装置。

　　6520C变频标准功率源通过了科技成果鉴定。国家变频电量测量仪器计量站获得国家质检总局批准落户湖南，而国家变频电量测量仪器计量站工程技术中落户在我公司，产品检定规程与制造标准即将纳入省标、国标体系。

　　6520C变频标准功率源的诞生及多项技术突破使在我国率先建立一整套较为***变频电量量值溯源系统成为现实，在电磁计量领域具有重大历史意义。

　　6520C变频标准功率源可全面覆盖0—10kV、10—1000A、5—400Hz、相位角0---359.99°范围内的变频及工频电量测量仪器/系统的校准、检定需求，其基本准确度为0.05%。

16520C变频标准功率源构成原理

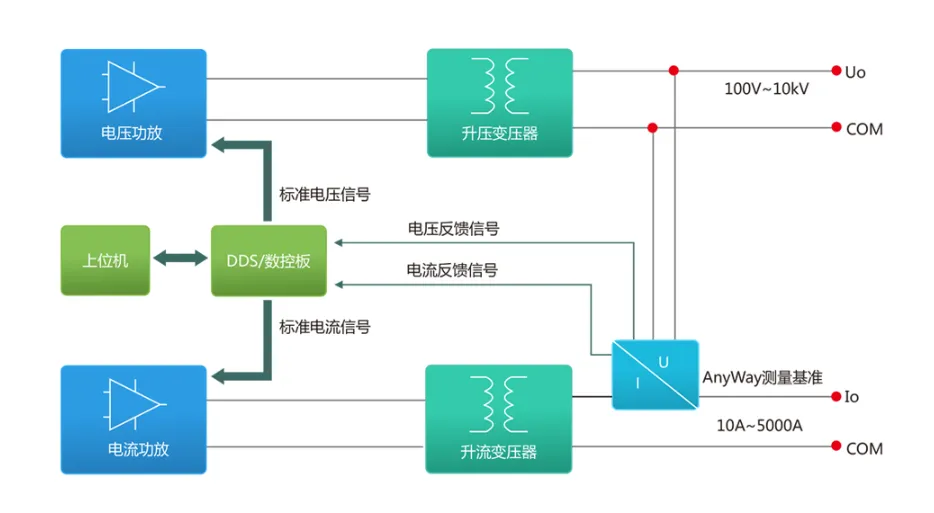

图1、6520C变频标准功率源构成原理

2、6520C变频标准功率源应用

　　6520C变频标准功率源主要用于变频电量量值溯源，图2为其与WP4000变频功率分析仪及DT数字变频器构成的变频电量量值溯源系统图，可用于变频电量测量仪器、变频电量变送器及变频电量测试系统的量值溯源：

　　◆ 变频电量测量仪器（涵盖工频电量测量仪器）主要指：数字电压表、数字电流表、功率计、如功率分析仪、电能表、谐波分析仪等。

　　◆  变频电量变送器的量值溯源系统

　　变频电量变送器（涵盖工频电量变送器）主要指各种电压、电流传感器及变送器，包括数字量输出的变频电量变送器和模拟量输出的变频电量变送器，如：AnyWay的SP系列变频功率传感器、霍尔电压传感器、霍尔电流传感器、电磁式电压互感器、电磁式电流互感器、电容式电压互感器、分压器、分流器、罗氏线圈等。

　　◆  变频电量测试系统的量值溯源系统

　　变频电量测试系统（涵盖工频电量测试系统）主要指由变频电量变送器和变频电量测量仪器构成的系统。

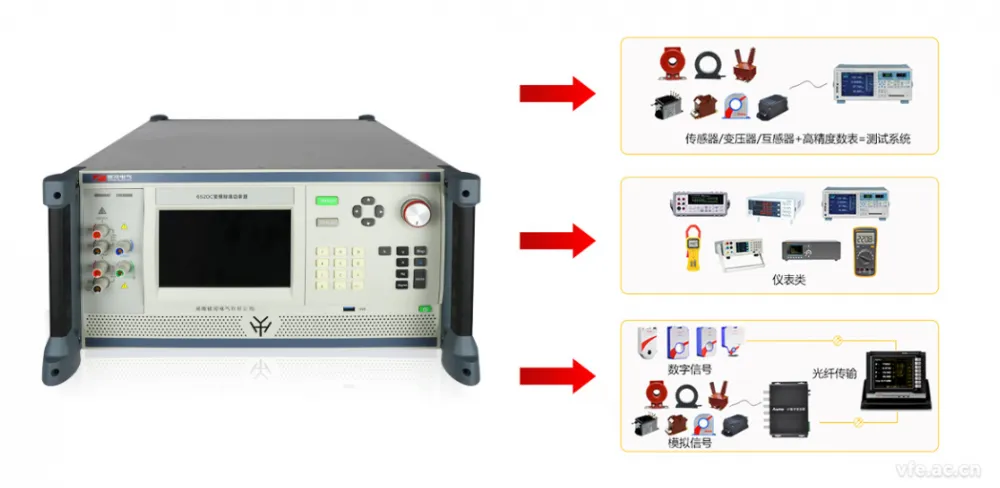

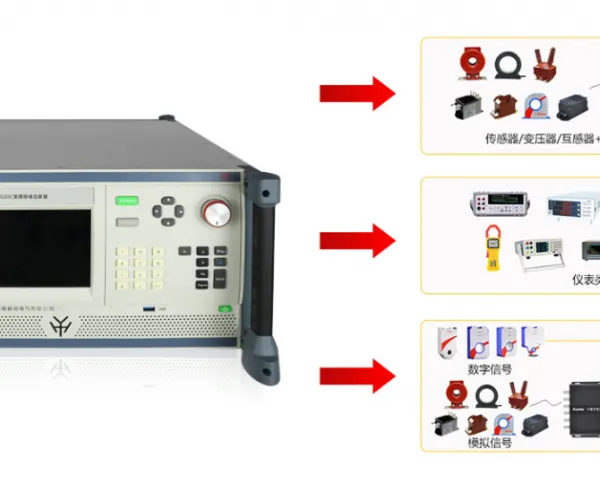

图2、6520C变频标准功率源构成的变频电量量值溯源系统

3、6520C变频标准功率源运行要求

三、6520C变频标准功率源特点

1 ***的电压电流输出能力与品质

　　6520C变频标准功率源采用了以数字电子技术为主导的设计理念，突破了传统标准源输出能力的限制，能够提供高达10kV和1000A的电压和电流输出，其基本准确度为0.05%，且电压和电流的幅值、频率以及两者之间的相位角均独立可调。其构建的变频电量量值溯源系统可实现高电压、大电流的变频电量变送器/传感器的直接量值溯源。

　　作为除了正弦波电压和电流外，还可以提供准确的、有谐波失真的电压输出和电流输出。所有的***0次谐波都可以由用户单独设定，每一谐波的幅值和相位都可以由用户单独控制。

　　6520C变频标准功率源与同类产品的输出能力比对：

2 周到安全的防护措施

　　检定/校准过程中6520C变频标准功率源输出高电压信号，产品通过下述方式确保您安全操作：

　　◆ 6520C变频标准功率源壳体需要严格接地，高压输出端子附近印有显眼的警示标志；

　　◆ 源表分离，源包括产生高压信号及大电流的信号源与测量用变频功率传感器安装在一起，表为操作端，通过光纤接受来自变频功率传感器及控制板的数字信号，操作端与源之间不存在电气连接。

3 优异的电压电流驱动负载能力

　　6520C变频标准功率源能够***在重负荷情况下依然给出您需要的输出电压电流。电压通道输出容量可达500VA，电流通道输出容量可达3000VA。可满足各类电量传感器/变送器或仪表的量值溯源需要。

4 支持单相到多相系统的量值溯源

　　6520C变频标准功率源为单相系统，当您的校准通道需求发生变化时，可以采用多台6520C变频标准功率源通过同步主从控制方式增加输出相数，最多可扩展至六相。其基本技术指标不会因为输出相数的增加而发生变化。是构建多相变频电量测量仪器量值溯源系统的理想选择。

5友好的用户图形界面

　　6520C变频标准功率源系统控制程序基于Windows操作系统，人机界面友好，您可以使用仪器上的按键进行操作，也可以使用外部扩展的键盘和鼠标进行操作。

6优良的电磁兼容性能

　　6520C变频标准功率源始终***电磁兼容理念，采用优良的屏蔽接地工艺、合理的滤波措施、基于光纤传输的数字化闭环控制等消除外部干扰的影响，为整个标准源的输出稳定性和EMC性能提供了可靠保障。

性能参数

一、通用技术指标

二、电压通道技术指标

三、电流通道技术指标

四、合成功率技术指标
