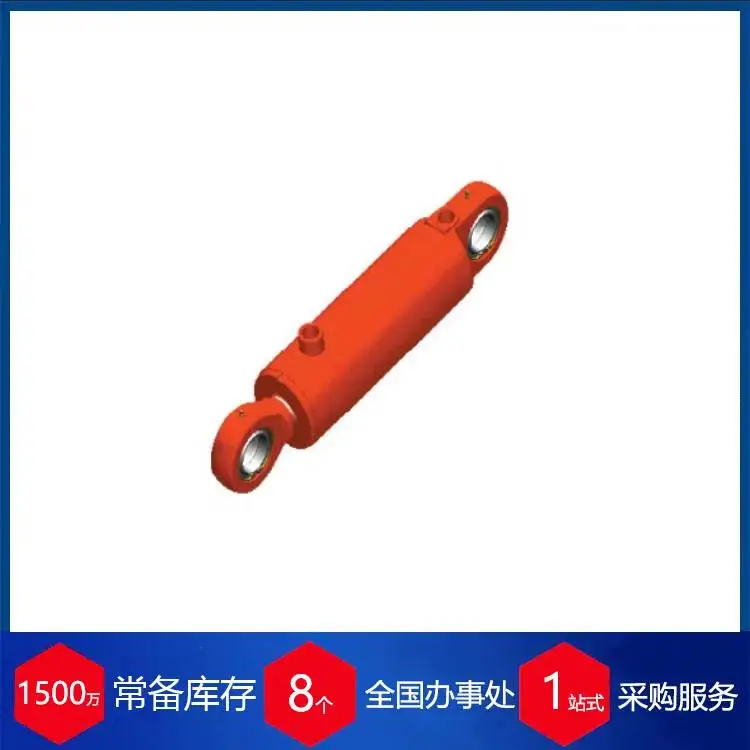

瑞士STACKE HYDRAULIK双作用液压缸DA250系列产品简介：

它可容纳工作压力为 25.0 MPa (250 bar) 的模块化气缸。该系列可与各种附件选项结合使用，并可提供 25 – 180 mm 的缸管尺寸。 DA250 是我们标准系列的统称，其中 250 代表工作压力 25.0 MPa (250 bar)。这适用于该系列中的所有标准气缸。但在两者之间，气缸可能存在显着差异。前 8 个数字分为 4 组，对应不同类型的缸管安装座、活塞杆安装座、尺寸和变型。货号的*** 4 位数字是气缸的行程长度。

假设我们的部件号为 DA01010702-0600。前两个数字表示缸管附件的类型。在本例中为 01 轴承。接下来的两个数字指的是活塞杆安装座。这里也有 01 轴承。在这种情况下，数字 07 表示尺寸。在尺寸表中可以看到，07对应的活塞杆直径为25毫米，缸筒直径为50毫米。每个气缸都有多种型号可供选择。在此示例中，商品编号为 02。它对应于不锈钢活塞杆。***四位数字表示气缸的行程长度。在本例中，行程长度为 600 毫米。

瑞士STACKE HYDRAULIK双作用液压缸DA250系列产品技术参数

工作压力25.0MPa(250 bar)

压力介质温度-30至+80度

压力介质:根据DIN 51524 (HL，HLP)。基于植物油的液压油，

如菜籽油(HETG)合成酯(HEES)

纯度等级:*** 4406等级17/13

粘度范围:2.8-380 mm2/s

转速:0.5m/s

圆柱直径:25-250毫米

活塞直径:12-160mm

标准型号的活塞杆是硬化镀铬的镀层pa 25±0.5 rpm。活塞杆还可用于不同的材质和表面处理，以满足不同的特性和环境。

考虑到各种固定选项和工作压力下的裂纹的冲击长度见表。

在连续的冲击距离，可能需要一个内部距离，以减少负载对存储器和柱塞。

气缸的内置尺寸公差符合*** 8135。

DA250密封系统采用***内置测量，使密封系统能够满足各种环境要求，压力介质和操作性能可以达到

除非客户另有说明，否则气缸供应黑色，RAL 9011。
