一、系统概述

现行木材、金属、化工、锅炉等中，随着对大气污染治理、扬尘排放要求的提高，越来越多的粉尘或物料通过密闭的管道进行输送至集尘箱中进行集中处理。这样的处理方式提高了环境质量，集中处理的工艺能力，但同时因为集尘设备的安装工艺没有统一的标准，施工过程更是良莠不齐，造成了很多集尘设备不能正常工作或不工作，降低了集尘设备的使用效率，同事也增加了烟尘的排放，造成不必要的空气污染。可联系甘工189-7994-7699

除尘器监控系统适用于现有除尘系统的配套设备，他通过监测除尘箱的压力信息、压差信息、温度信息、管道风速和锁气卸灰阀的转速信息来确认除尘系统的运行是否正常，并将报警信息及时反映在控

制器上；控制器器通过人机界面显示测量信息和报警信息，通过报警设备发出报警提示信息，提示工作人员及时处理，确保除尘箱安全稳定的运行，在发挥除尘箱的良好工作效率的同时，给系统的安全运行提供保障。

除尘器监控系统支持4G无线网络上传功能，可以将检测数据和报警信息实时发送给专有监控平台，操作人员可以通过监控平台方便的了解除尘箱当然的运行状态；

监控平台采用大数据云平台的解决方案，实时接收和管理接收的数据，并对数据进行统计和分析，为环保网格化提供基础的数据支持；

二、系统构成

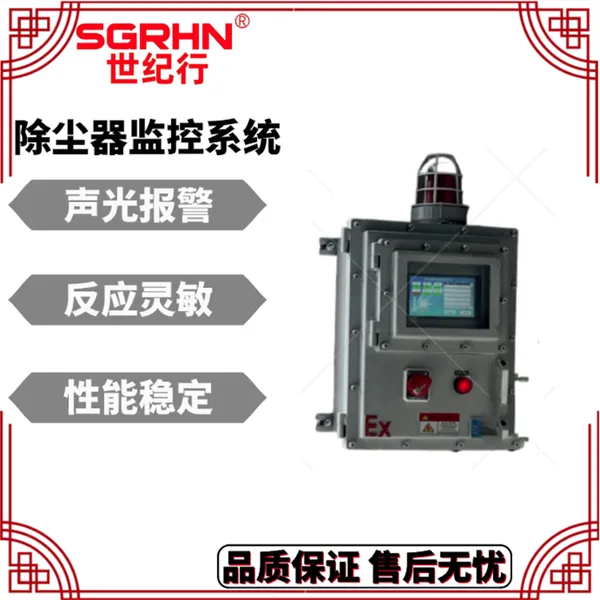

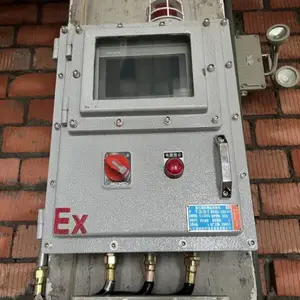

除尘器监控系统

除尘器监控系统通过采集温度传感装置、内部压力传感装置、内外压差传感装置、管道内风速传感装置、锁气卸灰系统状态等的信息，对这些信息进行集中的显示处理，将输入的模拟量转换为可数值识别的数字量信息，并对信息进行分析处理，超过报警设定值后提示报警信息；系统内置信息存储系统，对开机信息、报警信息和故障类信息可分类存储，便于用户分析查看。

除尘器监控系统采用新进的32Bit的ARM微处理器为系统的控制核心，内置实时操作系统，为系统的高速可靠运行提供基础的技术支撑。内置稳定的数据处理算法，对数据进行高速准确的滤波处理，数据的稳定性；同时系统配置的运行管理机制，系统的安全稳定的运行。

可扩展功能：

1.系统支持4G无线网络上传功能，可以将检测数据和报警信息实时发送给专有监控平台，操作人员可以通过监控平台方便的了解除尘系统当然的运行状态。

2.系统支持用电量监控系统，可以连接系统的电量采集监控系统，实时记录除尘系统的用电开启状况、用电量信息，支持用电时段分析等功能，同时支持用电控制，实现节能减排的目的。

3.火花检测熄灭控制系统，作为除尘箱前端管道检测设备，可实时检测管道内的火花信号并对发现的火花执行熄灭动作，预防火花进入除尘箱内造成粉尘粉尘火花爆炸的危险。

三、系统应用

本系统可用于板材加工、家具制造、铸造工业、陶瓷工业、玻璃工业、耐火材料、水泥建材、砂轮制造、

化工制品、机械加工等行业的环保除尘报警保护系统中，实现对除尘系统的稳定运行提供基础的数据支撑，对除尘系统运行过程中出现的异常信息进行报警处理，提高了除尘设备的运行效率，保障了除尘系统的安全稳定运行，以达到环保除尘目的。

四、主要功能或技术参数：

1.输入电压：AC220V ±15%

2.报警输出：2组报警输出，输出接口为无源常开、常闭触点，可扩展

3.信号采样参数：

编号 项目 通道数量 检测范围 精度

1 压力 2 正压 0-1.6Mpa 0.2%FS

2 压差 1 0 -- +5000pa 0.2%FS

3 温度 1 -50--+200℃ 0.2%FS

4 风速 1 10--50米/秒 0.2%FS

5 转速 2 20--300转/分钟 0.2%FS

4、7吋液晶触摸屏显示，全中文操作界面

5、实时记录存储，每通道200条记录存储

6、联网功能，支持Modbus数据上传功能
