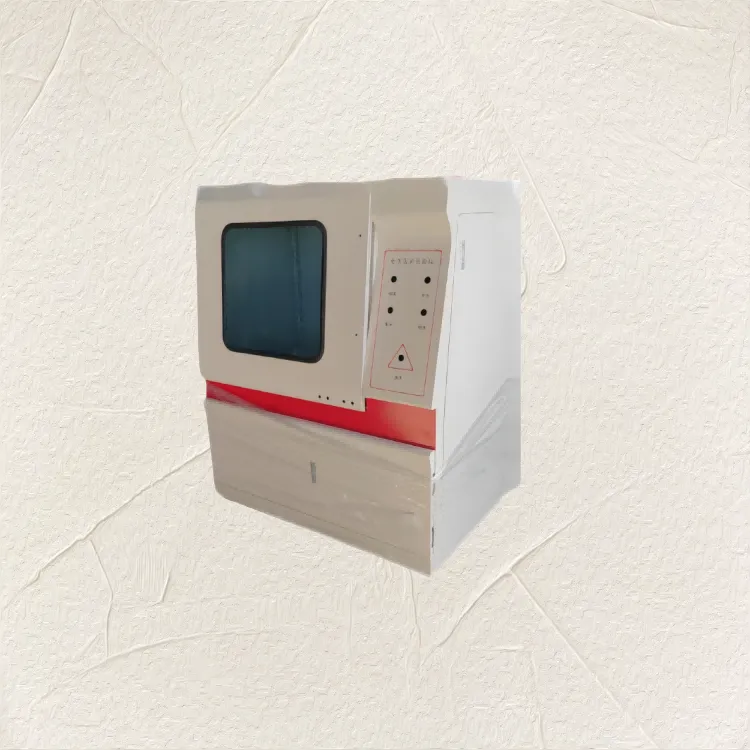

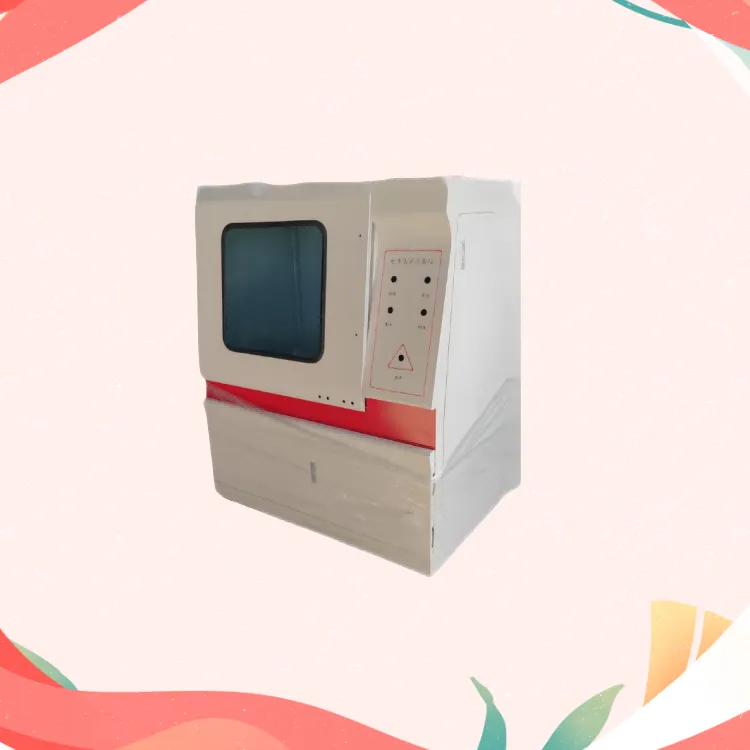

高压验仪采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适   用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。绝缘材料耐电压击穿测试仪

电压击穿试验仪安全保护措施功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于270mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人安全,不能直接拿取电极,起到提醒使用人员放电以免造成伤害)。

5、试验放电装置，电磁铁自动放电放置。符合标准

GB1408.1-2016《绝缘材料电气强度试验方法?*部分;工频下试验、第2部分》

GBT13542.1-2009电气绝缘用薄膜*部分

GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

GB/T  3333-1999《电缆纸工频击穿电压试验方法》1 范围

GB/T 13542的本部分规定了电气绝缘用薄膜的定义、一般要求、尺寸、检验规则和标志、包装、运

输和贮存。

本部分适用于电气绝缘用薄膜，

2规范性引用文件

下列文件中的条款通过GB/T 13542的本部分的引用而成为本部分的条款。凡是注日期的引用文

件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成

协议的各方研究是否可使用这些文件的***版本。凡是不注日期的引用文件,其***版本适用于本

部分。

GB/T 13542.2-2009电气绝缘用薄膜第2部分:试验方法(IEC60674-2:1988,MOD)

3术语和定义

下列术语和定义适用于本部分。

3.1

卷绕性windability

薄膜的卷绕性用于评定成卷薄膜的变形情况,可由偏移/弧形和凹陷两方面衡量。

3.1.1

偏移/弧形bias-camber

当薄膜平整地打开时,其边缘不呈直线(偏移或弧形)、

3.1.2

凹陷

sag

当一段薄膜由两个呈水平位置的平行辊支撑并承受一定张力的情况下,其中有部分薄膜会低于总

的水平面。接头耐热性或耐溶剂性等特殊要求应由供需双方协商。

4.4管芯

薄膜应卷在圆形管芯上,管芯在卷绕拉伸下应不掉屑、坍塌或歪扭,也不应损坏薄膜或使其性能降

低。管芯的所有性能和尺寸及其偏差由供需双方协商,管芯的优选内径为76 mm和152 mm,管芯可以

伸出膜卷的端部,或者与端部平齐。
