SZYB动静态应力应变测试分析系统

一、概述：

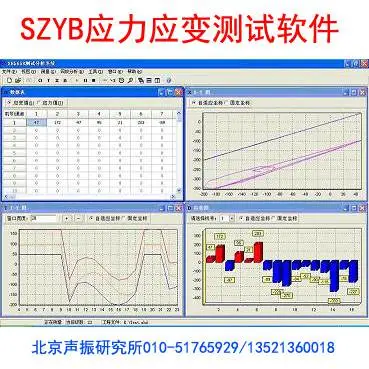

SZYB动态应变测试分析系统是程控动态应变测试仪及采集分析系统功能的***结合。配接应变片及各种应变式传感器，可完成应变、应力、力、压力、扭矩、荷重、温度、位移、速度、加速度等物理量的测量，其采用直流供桥，无挡差的低通抗混滤波器设计，性能稳定，抗干扰能力强，线性度好，系统不确定度低，16位D/A自动平衡，所有参数均可通过计算机程序控制，配有功能丰富的采集分析软件，运行在Windows98、Me、2000、XP环境下，可实现应变量示波、测量、连续静动态应变记录回放，应力应变花分析，振动信号频谱分析，是工矿企业、科研院所及高校在研究、设计、监测、生产和施工中作非破坏性动静态应变及各种物理量测量和分析的重要工具。

二、SZYB动静态应力应变测试分析系统的技术指标：

   1、通道数：1～32自定测量通道；
  2、接口：USB接口(不再需要另配数据采集)，程序应变量测量、示波、连续静动应变记录，采集速度200kHz；
  3、测量全程控(程控放大、程控滤波、程控平衡、程控自校准)，面板无任何调节钮；
  4、程控放大：×1倍、×10倍、×100倍、×1000倍；
  5、程控量程：10000με、5000με、1000με；
  6、测量准确度：0.5%FS；
  7、数字滤波器(程控)；
  7.1、滤波方式：8阶椭圆低通滤波器；
  7.2、程控低通滤波频率：2Hz～50kHz(任意设定)；
  7.3、滤波器平坦度：当f<0.5fo时，频带波动小于0.1dB；
  7.4、滤波器阻带衰减：-80dB/Oct；
  8、自校准：全自动校准，结果自动存标定系数；
  9、自动平衡；软件平衡；16位DA硬件平衡；
  10、线性度：0.1%FS；
  11、应变桥(标配)；
  11.1、桥路电阻：120Ω；
  11.2、应变片：120Ω；
  11.3、应变片灵敏度系数K=2；
  11.4、应变桥电压：5V；
  11.5、标准配置桥盒导线长度：2米；应变桥盒(标配2米导线)；
  12、温度漂移：小于1με/℃(工作温度范围内)；
  13、工作温度范围：-5℃～40℃；
  14、信噪比：>50dB；
  15、电源：AC220V/50Hz；DC±5V；
