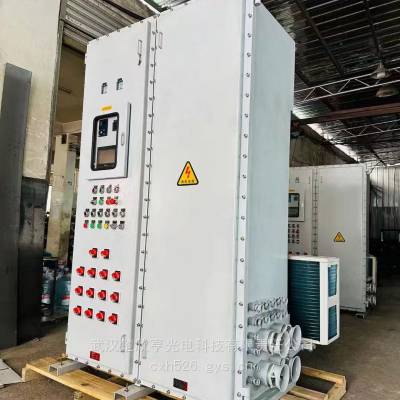

公司定制批发华荣智辉品牌防爆配电柜BPX-400/2K 400A中央控制室正压式防爆房 PXK防爆正压柜 ；按图要求定制，比如安装的软件具备水力学参数模拟、采集、记录、处理数据能力。具备压力显示窗口；流量可调，含有放空阀；5.箱体双层不小于5MM钢板。提供防爆证。

公司定制批发华荣智辉品牌防爆配电柜BPX-400/2K 400A中央控制室正压式防爆房 PXK防爆正压柜 ；按图要求定制，比如安装的软件具备水力学参数模拟、采集、记录、处理数据能力。具备压力显示窗口；流量可调，含有放空阀；5.箱体双层不小于5MM钢板。提供防爆证。

在防爆正压柜内，除元器件的合理布置和正确安装外，它们之间正确的电气连接也是***防爆安全性能的重要环节之一。这里简单地讨论一下防爆正压柜内导线的选择、布置和连接的基本原则。

一.导线的选择和布置原则

①正压防爆柜内各元器件之间的连接应该使用铜芯绝缘导线，可以是电线，也可以是(仪表用)电缆。导线的绝缘应该满足设备的额定电压要求，载流量和发热温度应该符合标准规定的要求，例如本质安全型电气设备就有这样的要求。

②防爆正压柜内导线布线应该避开高温部件和活动部件。

③防爆正压柜内导线应该在理顺后捆扎成束并固定牢固，但是本质安全导线不得与其他的捆扎在同一束内。所谓“理顺”是指一束导线束中各导线不应该交叉或缠绕。

④一般的非屏蔽高频导线不得与其他的平行布置。

⑤内部电线不得有中间接头。

二.导线的连接原则

(1)接线必须牢固可靠

①当采用导电螺栓、螺母压紧连接时，应该配置铜质螺母和平垫圈，导线可以使用冷压钳冷压方法压接芯线与O形接头，也可以将导线剥去绝缘后盘圈、烫锡、压平后作为接头;导线连接后连接处不得有芯线飞丝伸出，以致减小电气间隙和爬电距离。当使用六角螺母和O形接头压紧连接时，还应该调整六角螺母方向之间的距离C，以及接头端部与另一接头端部之间的距离G，如图1所示。这些距离都必须符合电气间隙的要求值。

导线接头不得使用U形接头。因为若松动时U形接头容易从连接处脱出，产生放电火花，而O形接头即使在松动时也不会脱出，仅会提高连接处的温度。当然，连接松动也是不允许的。

此外，当导电螺栓——螺母压紧连接通过低压大电流时，建议采用细牙型的螺栓和螺母。

②当采用插接连接时，连接必须具有锁紧环节，防止连接松脱、导线拔出。当使用端子排进行插接连接时，导线芯线插入插孔后紧定螺钉必须用弹簧垫圈防松;仅仅依靠端子排基体绝缘材料的摩擦防松不认为是***防松。没有有效防松措施的端子排不得用于防爆正压柜内。

③防爆正压柜当采用焊接连接时，焊接必须防止“虚焊”;虚焊会影响电路的电气性能，还会使焊点的温度升高。

(2)本质安全电路的导线连接

①本质安全电路的导线连接，除***导线连接可靠外，通常采用双线制。当采用双线制连接时，连接点也必须是双接点。

这是一种可靠连接方式。根据印制电路板的设计情况，用导线连接时，假若导线线径不小于0.5mm时，允许单线连接;用印制导线连接时，假若印制导线宽度不小于2mm时，允许单线连接。这也被认为是可靠连接。
