铸钢电动衬氟球阀电动法兰切断阀安装说明Q941F46-10/16C DN150 吴江市阀门经销商价格

品牌：GHBF	型号：Q941F46-16C DN150	材质：铸钢
连接形式：法兰	结构形式：浮动球球阀	3C阀门类别：工业
订货号：45435	货号：435345	公称通径：150mm
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：手动
零部件及配件：阀体	用途：放水	类型(通道位置)：直通式
作用对象：锅炉	规格：150	是否跨境货源：否

展开

铸钢电动衬氟球阀电动法兰切断阀安装说明Q941F46-10/16C DN150 吴江市阀门经销商

一、Q941F46电动衬氟球阀产品概述（备注：阀门报价为图纸价格，实价报价已口径大小和压力确定价格，谢谢理解）

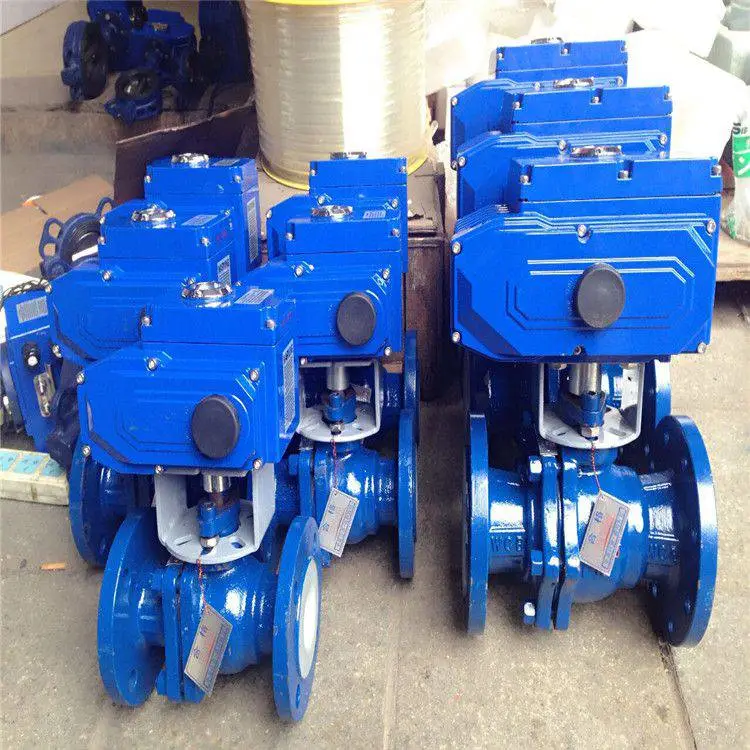

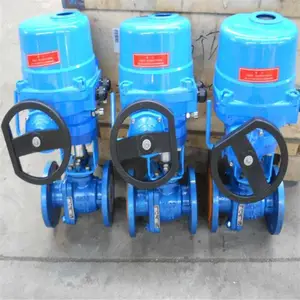

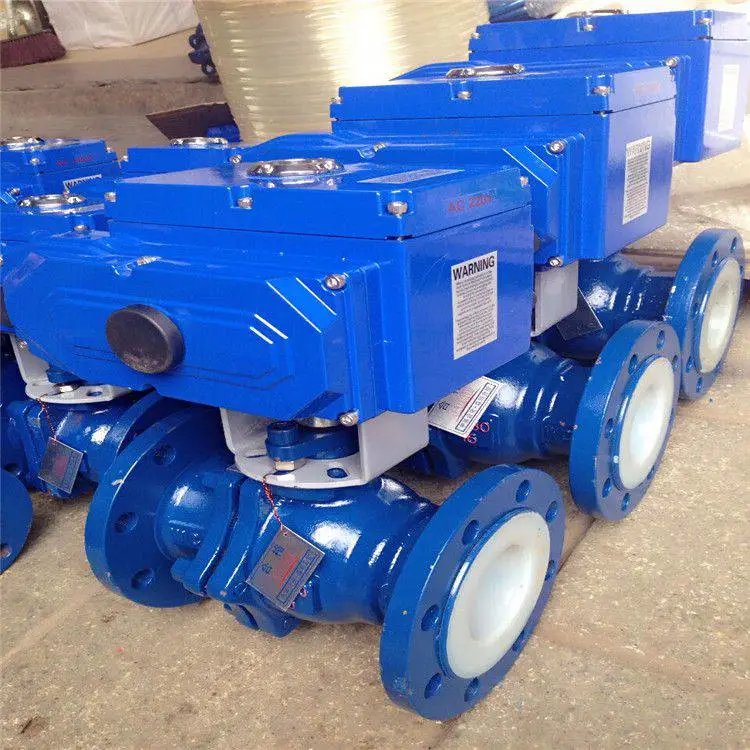

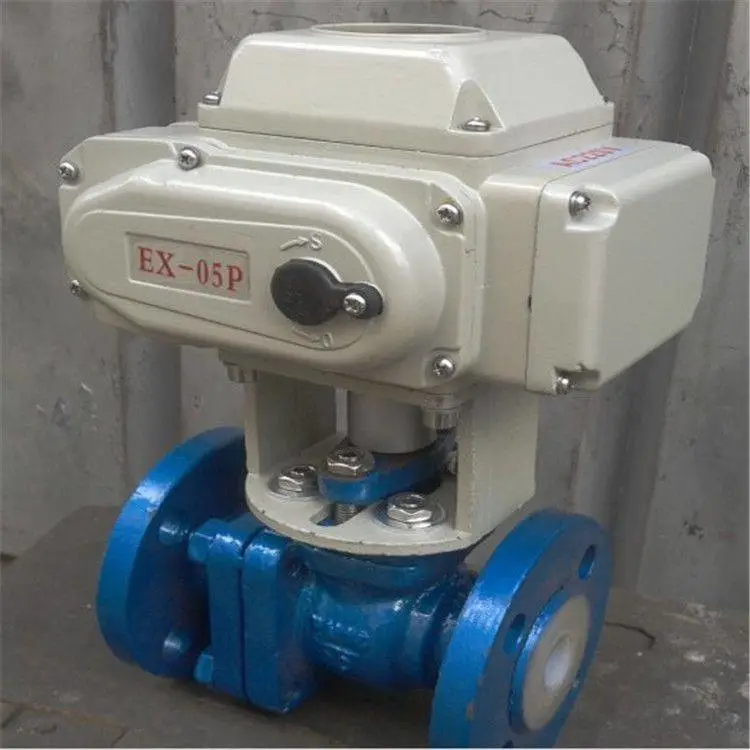

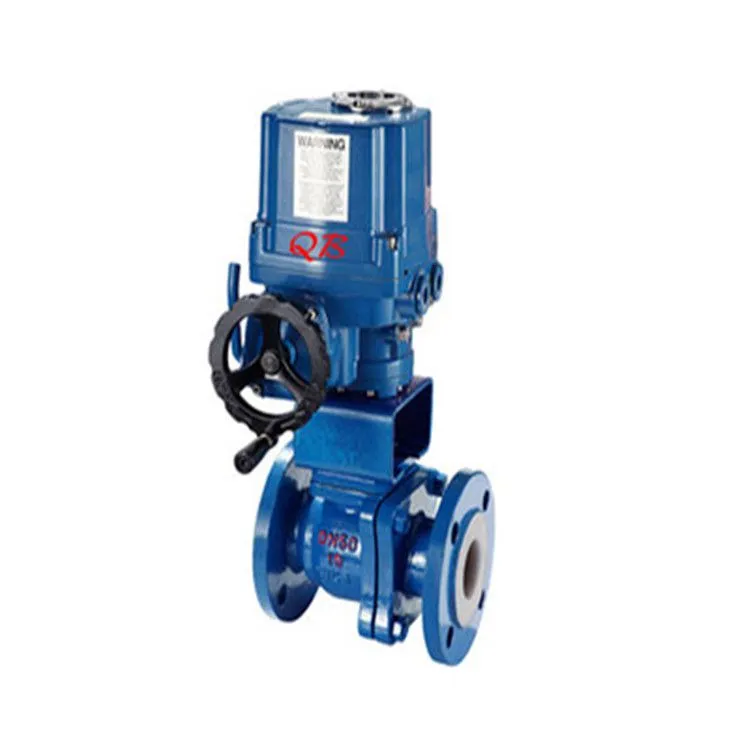

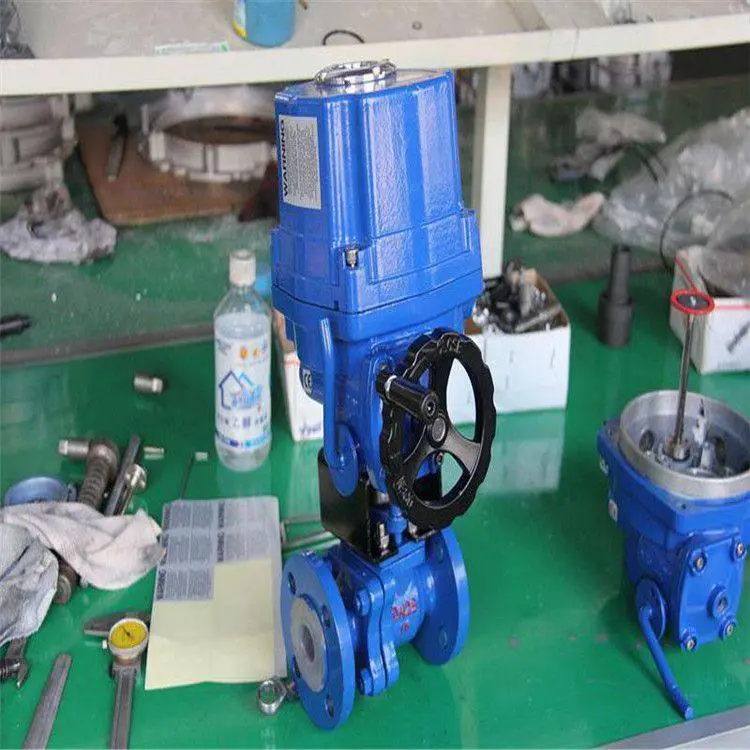

Q941F46法兰电动衬氟球阀是由电动执行机构和直通两分式铸造衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯(简称F46)，故具有可靠的耐腐蚀性和密封性，执行机构能提供足够的转距，***阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。

二、Q941F46电动衬氟球阀主要零部件材料表

序号	零件名称	材料名称
序号	零件名称	Q941F46-Z	Q941F46-C	Q941F46-P	Q941F46-R	Q941F46-PL	Q941F46-RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	WCB	WCB	CF8	CF8M	CF3	CF3M
3	内衬材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)
4	填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
7	紧固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9

三、Q941F46电动衬氟球阀电动执行器主要技术参数表

电动执行器型号	DSR-05	DSR-10	DSR-20	DSR-40	DSR-60	DSR-100	DSR-200
输出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
动作范围	0～90°
额定电流	0.1***	0.3A	0.4***	0.7A	0.7A	0.8***	0.8***
绝缘电阻	100M/DC500V
电源	AC110/220/380V DC24V
电机功率	8W/E	23 W/E	45 W/E	90 W/E	90 W/E	120 W/E	120 W/E
选配阀门	15-25	15-65	80-100	100-125	125-150	150-200	200-250
执行器重量	2.6Kg	4.2 Kg	7.9 Kg	8.7 Kg	9 Kg	14.7 Kg	15 Kg
所配阀门压力为1.6MPa

公称通径 DN(mm)	公称压力 PN(MPa)	主要尺寸(mm)
公称通径 DN(mm)	公称压力 PN(MPa)	L	D	D1	D2	f	b	Z-φd
15	1.6	140	95	65	45	2	14	4-φ14
20		140	105	75	55	2	16	4-φ14
25		150	115	85	65	2	16	4-φ14
32		165	135	100	78	2	18	4-φ18
40		180	145	110	85	3	18	4-φ18
50		200	160	125	100	3	20	4-φ18
65		220	180	145	120	3	20	4-φ18
80		250	195	160	135	3	22	8-φ18
100		280	215	180	155	3	24	8-φ18
125		320	245	210	185	3	26	8-φ18
150		360	280	240	21O	3	28	8-φ23
200		457	335	295	265	3	30	12-φ23
250		533	405	355	320	3	32	12-φ25
300		610	460	410	375	4	34	12-φ25
350		686	520	470	435	4	38	16-φ25
400		762	580	525	485	4	40	16-φ30
