详细说明

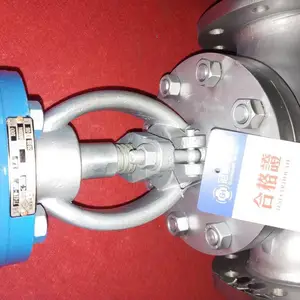

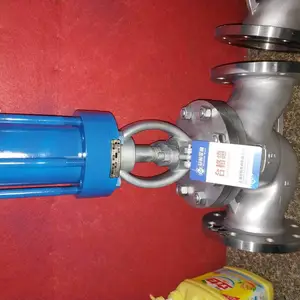

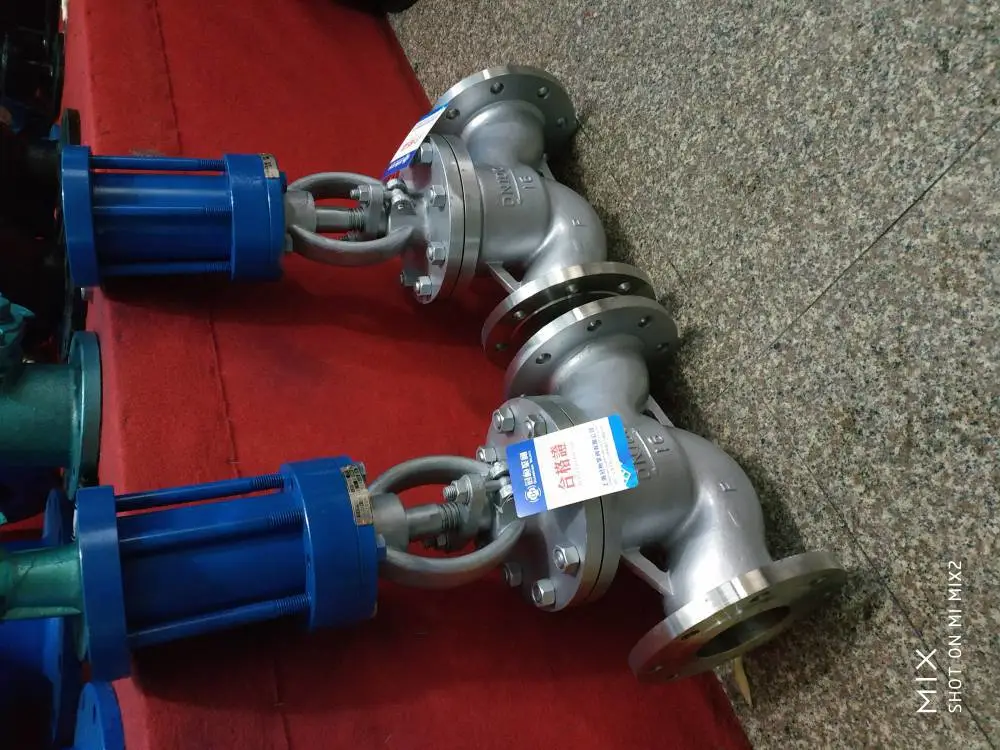

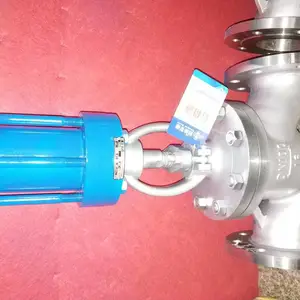

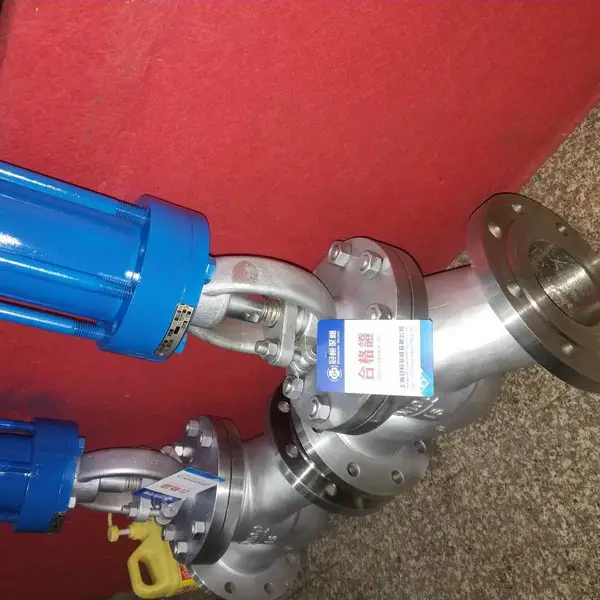

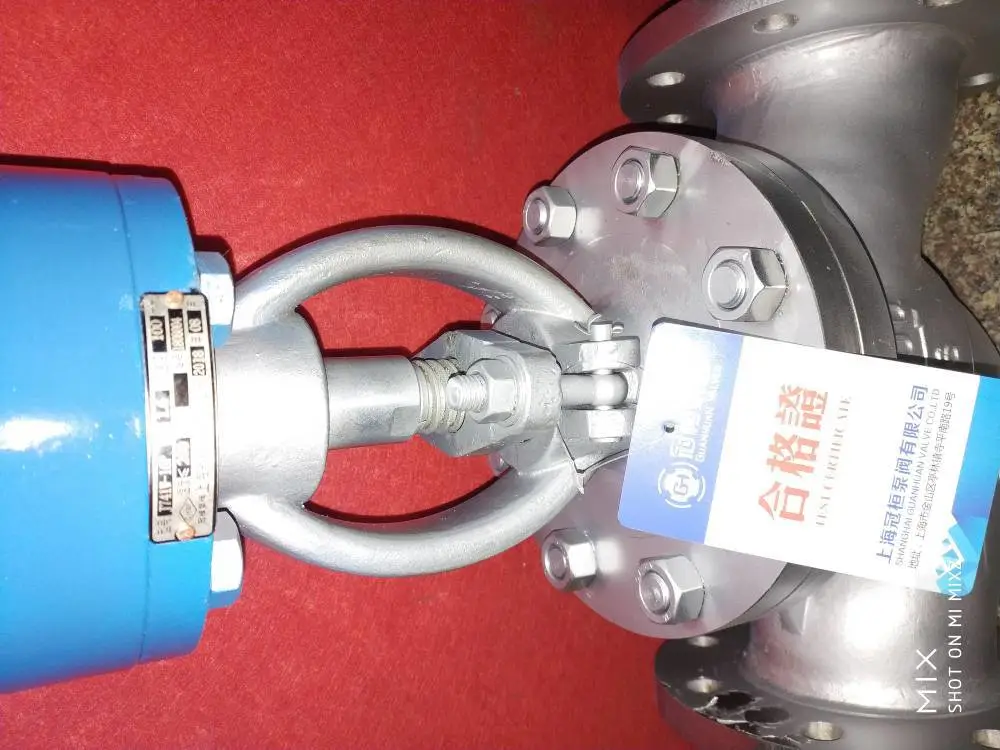

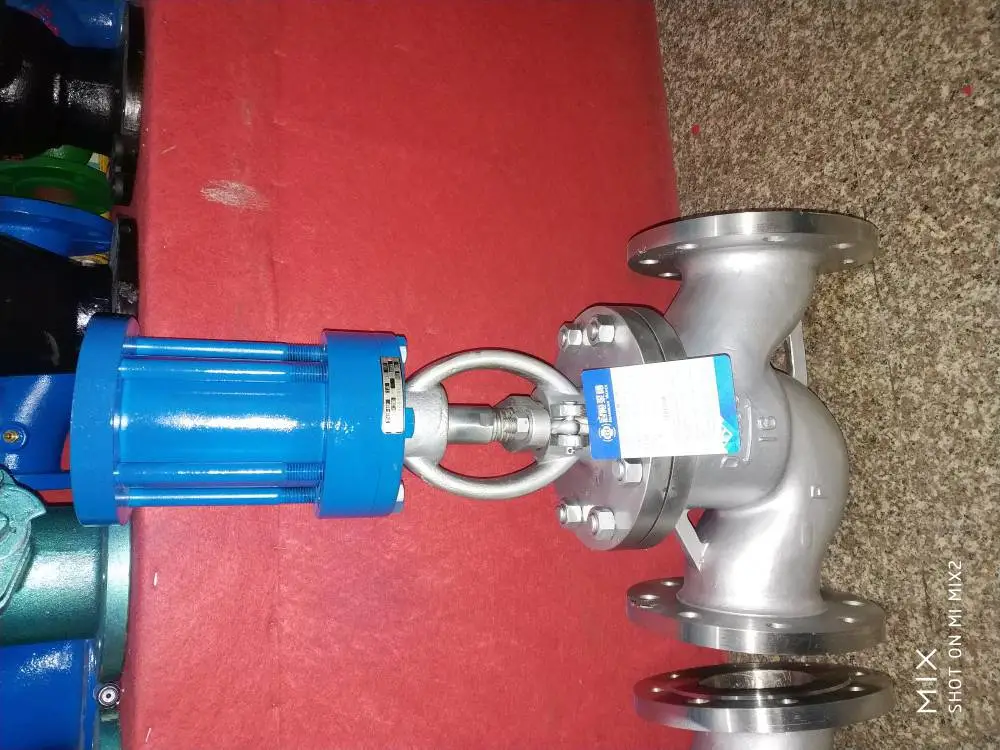

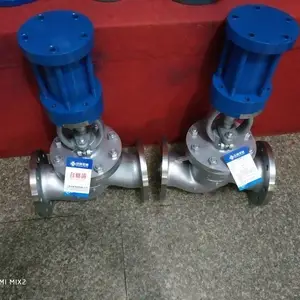

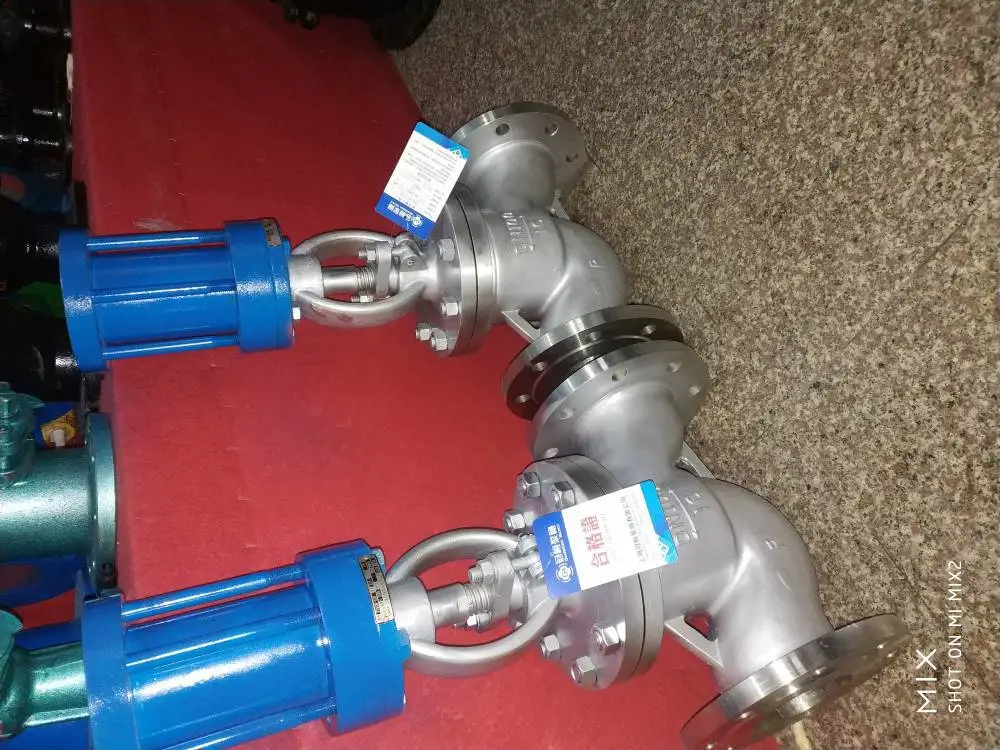

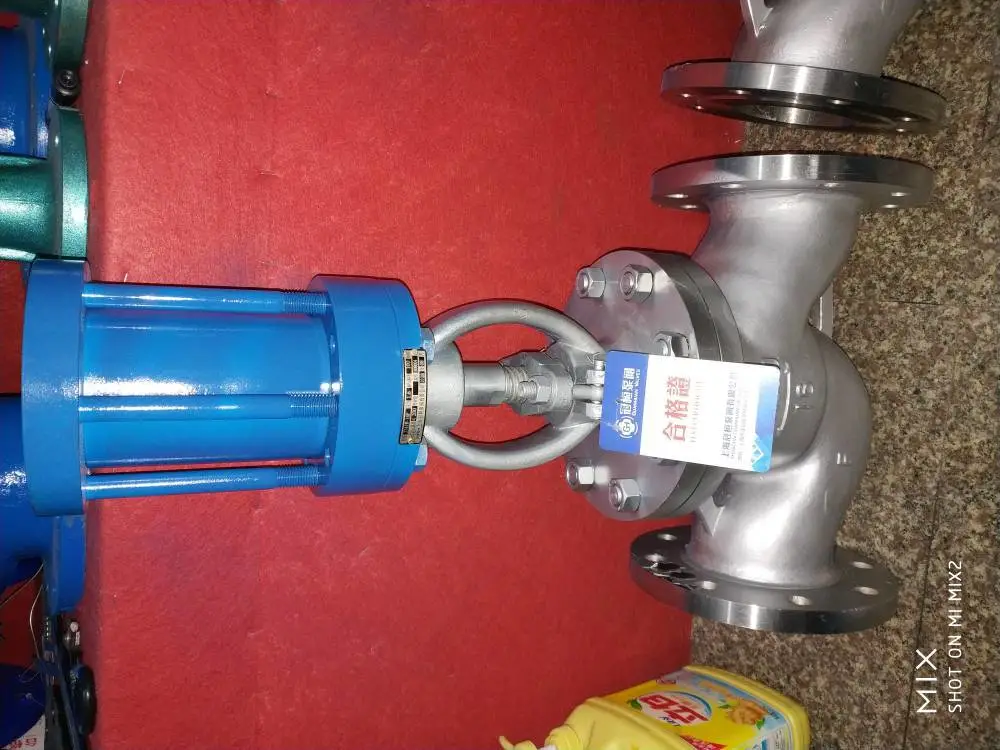

　　J741W-16P/R液动不锈钢截止阀_国标截止阀结构特点:  以上报价为阀门图纸价格，实际价格旺旺询价，电话议价，谢谢理解

　　1、灵活可靠的气动一一手动转换机构。装在气缸盖上部的气动/手动转换机构，在截止阀开启和关闭过程的任体何位置上，都可十分方便地转动操作手柄，直接地进行由气动至手动或由手动至气动的操作方式的转换，转换操作手柄采用定位销式自锁设计、手柄定位后，可靠***。

　　2、由电磁阀及其控制电路或供风系统以生故障时，不需其他辅助工具，即可迅速转换成手动操作状态，***线路正常运行，避免事故发生。

　　3、在新建工程的自控系统未完成之前，本系列截止阀可以可靠地作为手动截止阀使用，动作时灵活轻快。本阀门按顺时针方向旋转手轮时，阀瓣下降切断通道，即为关闭，逆时针转时则为开启。

　　4、本阀可分为气动双作用式和气动常开式及气动常闭式。

　　5、工作介质应由阀瓣下面往上流(气动的与之相反）

　　6、本阀可以配用电的或气的回讯器，用以发送阀门开关状态信息。因此，使用本阀可以实现远距离控制，集中控制和自动控制。

　　7、本阀的气缸选用无缝钢管制造，内表面镀以耐腐性硬铬，并经抛光处理，具有磨擦力小、不易锈蚀、高硬度、寿命长等优点。

　　8、气缸中的密封圈采用丁腈橡胶。形密封圈，密封性能可靠，维修时更换方便。

　　J741W-16P/R液动不锈钢截止阀_国标截止阀的保管、安装、使用和维护注意事项:

　　1、本阀应存放在干燥的仓库内，阀的通路两端必须用盖板堵塞。

　　2、如长期存放时应作定期检查，更换防锈油，并消除表面上的污垢和铁锈。

　　3、安装前必须仔细核对本阀的标志是否符合使用要求，核对后进行消除污垢、泥沙的铁锈等。

　　4、本阀可安装于管路中任何方位上，但应考虑检修和操作的方便。

　　5、必须使介质向和本使用说明书结构说明中第(5)条相符。

　　6、阀在安前应对截止阀阀进行密封性能试验；阀在安装前还应进行三次以上的空载启闭试验，阀的阀芯开关应灵活，各种轴件不应有卡阻现象。

　　7、安装完毕要进行密封试验及气动操作试验。

　　5、本阀开启时应达到位置。

　　6、使用过程中应经常保持清洁，螺纹部分必须定期润滑。

　　7、发现故障时应立即停止使用，查明原因并消除之。

　　8、阀在使用过程中，应定期(18个月)在气缸内壁加注少量润滑油。

　　9、阀在使用期问，应视其动频繁程度进行定期检查和维护。

　　J741W-16P/R液动不锈钢截止阀_国标截止阀可能发生故障和消除方法:

　　1、法兰连接部分泄漏:

　　2法兰连接的螺栓没有拧紧或松紧不均匀，应将螺栓重新松开，均匀地拧紧。

　　3垫片失效，应重新更换。

　　3法兰密封面间夹有脏物，应卸下清洗。

　　液动截止阀填料涵泄漏:

　　1、填料太松，应将填料压盖均匀地压紧。

　　2、填料圈数不够，应增加填料。

　　3、填料压盖压偏，应将两个活节螺栓上的螺母重新松开，均匀地拧紧。

　　4、填料失效更换新填料。

　　液动截止阀关闭时阀门出现泄漏的处理方法:

　　1、密封圈擦伤磨损，应重新加工和研磨，若有严重缺陷时应重新堆焊。

　　2、密封面间夹有脏物,应卸下清洗。

　　液动截止阀的阀杆运动不灵活:

　　1手动/气动换向手柄位置错误,将换向手柄切换到正确的位置。

　　2填料压得太紧，应适当地均匀地拧松填料压盖上的两个螺母。

　　3填料压盖压偏，应将两个活节螺栓的螺母得新松开，均匀地拧紧。

　　4阀杆和阀杆螺母夹有用脏物卡阻，或螺纹接触部分损伤，应卸开清洗修理

　　液动截止阀的气动部分泄漏的处理方法:

　　1气缸内部O型圈损坏，更换同规格O型圈，并加注润滑油。

　　2气缸螺母太松，应均匀地拧紧气缸两端的螺母。

　　液动截止阀的弹簧不能回位（单作用气缸用）:

　　1手动/气动换向手柄位置错误,将换向手柄切换到正确的位置。

　　2填料压盖太紧，应适当的拧松填料压盖。

　　J741W-16P/R液动不锈钢截止阀_国标截止阀主要零部件:

J741W-16P/R液动不锈钢截止阀_国标截止阀主要性能规范:
