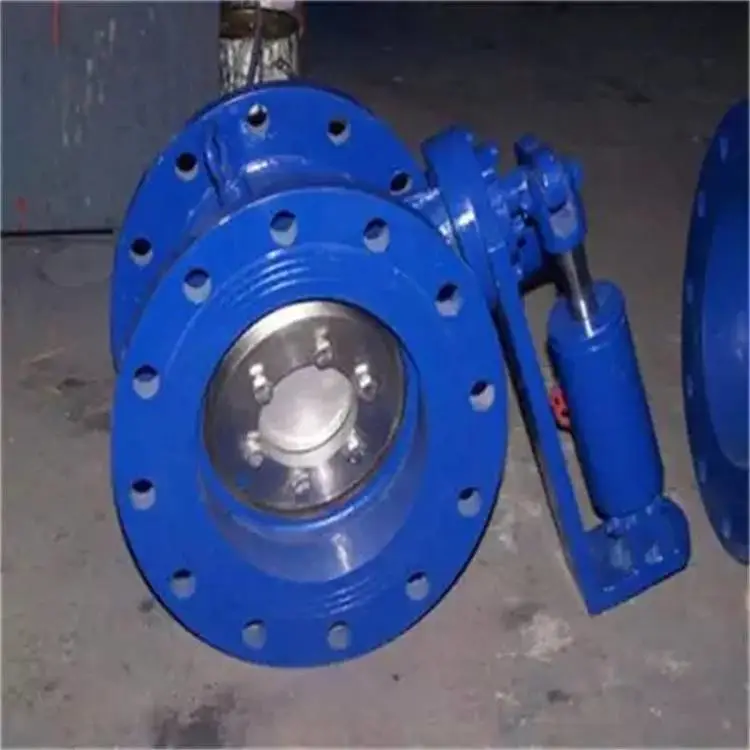

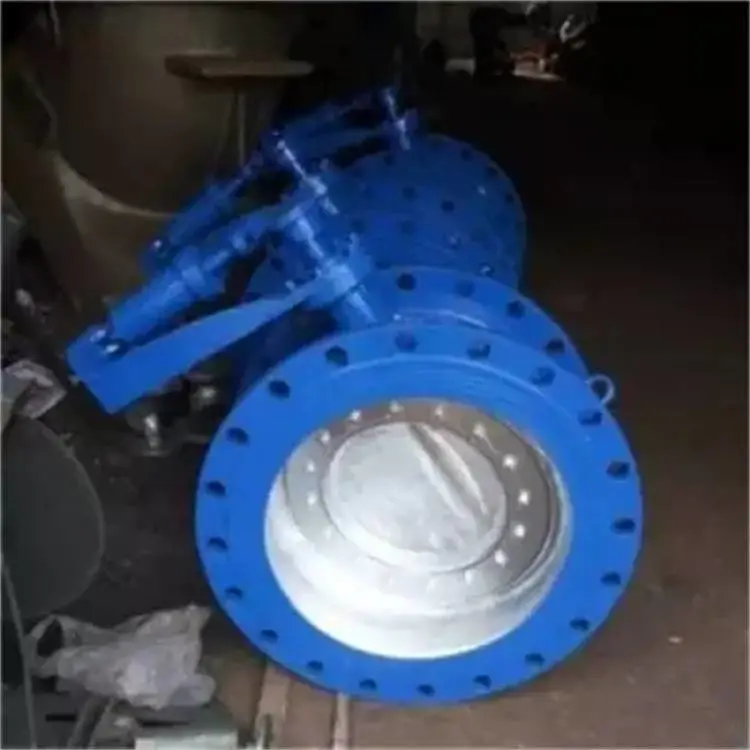

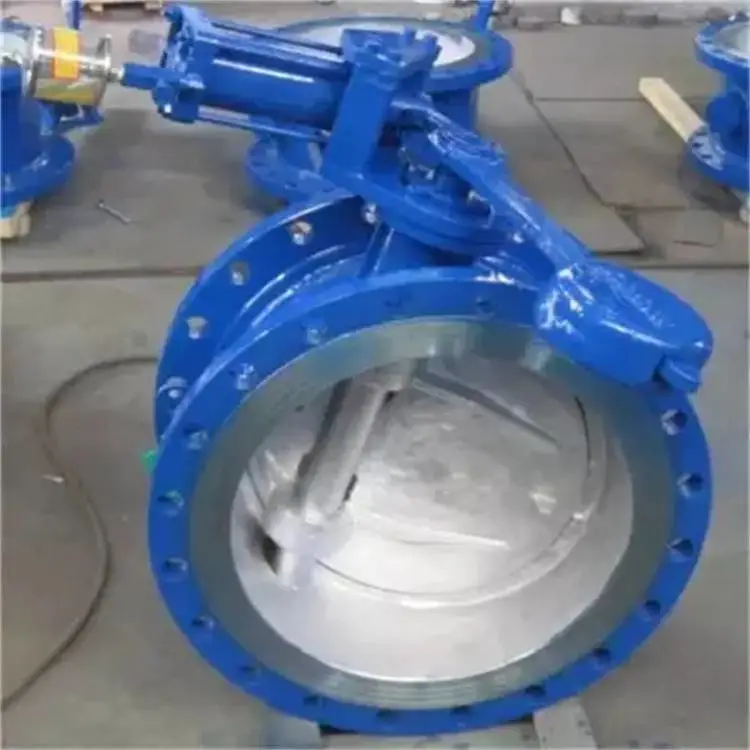

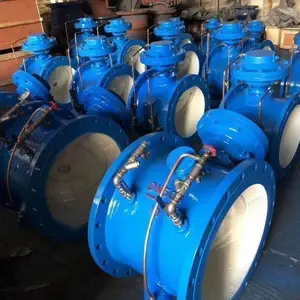

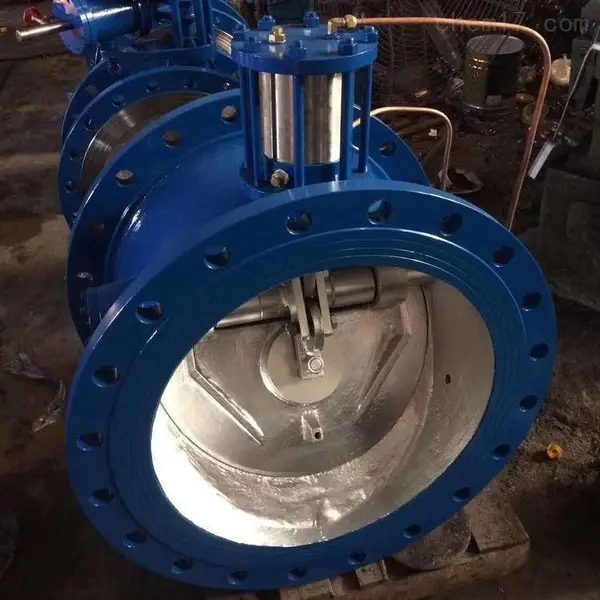

DHH44X蝶式微阻缓冲止回阀

产品简介：

蝶式缓冲止回阀DHH44X防水锤蝶式微阻缓冲止回阀/蝶式缓冲单向阀/蝶式微阻缓闭止回阀/蝶型双门消声止回阀/不锈钢微阻缓闭止回阀/不锈钢微阻缓闭式止回阀/微阻缓闭消声止回阀/蝶式缓冲逆止阀/不锈钢缓冲止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

特点：

1、本阀适用于大口径水或蒸汽等介质管网中，起到止回作用，能够实现快关和慢关，有效防止水锤冲击。

2、三偏心密封结构***零泄漏，开启动作平稳，流阻小。

3、快关段基本无阻力，慢关段缓冲平稳，无水锤，无冲击噪声。

4、密封副三偏心加阀板大二次偏心结构，开启密封副即分离，关闭接触即密封，有效减少封面磨损，延长使用寿命。

工作原理：

本阀主要由阀体、蝶板、调节阀、缓冲油缸等组成。缓冲油缸由两个油腔组成。他们之间内部由单向阀连接，外部由调节阀连接。当阀门开启时，介质水推动蝶板，这时缓冲油缸内的液压油通过其内部的单向阀迅速从1腔流入2腔。而当阀门关闭时介质回流回1腔，由于平衡锤和高压不冲击力大，使阀瓣大部分关闭，同时将2腔的油压缩。调节阀通常的开度只有1/3。2腔内被压缩的高压油只能通过此1/3的面积欢欢流入1腔，从而使阀瓣缓慢关闭，减弱了水锤峰值的压力。限制了破坏性水锤的产生。

由于上述调节阀的作用，通过调节其开度大小可以调节液压油从2腔流回1腔的时间，也就是调节阀门的关闭速度。所以当调节阀开度越小，相应阀门的关闭速度越慢。泄水的时间长，水锤越小，反之亦然。用户可以根据现场的需要适当调节。

蝶式止回阀型号编制方式：

止回阀附件型号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀

止回阀类型：H代表止回阀

止回阀连接：4法兰、6焊接、7对夹

止回阀形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形

止回阀密封：B巴士合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工

止回阀压力：16压力=10公斤，PN1.6~6.4MPa，磅级150LB~2500LB，日级5K~63K

止回阀材质：Q球墨铸铁、C碳钢、Z铸铁、P-304、R-316、A钛合金、I铬钼钢

主要技术参数：

连接尺寸：
