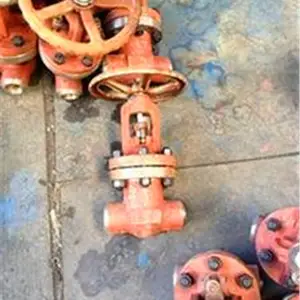

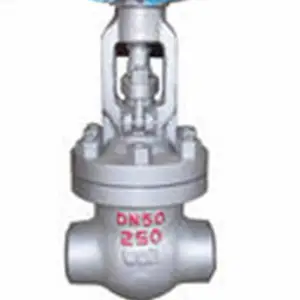

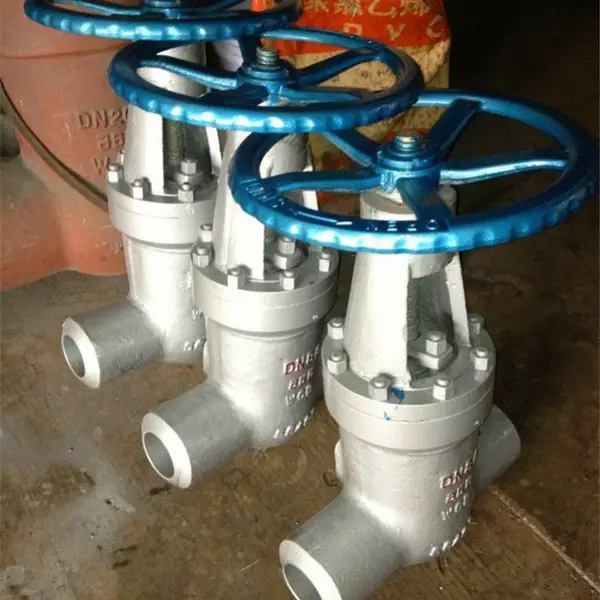

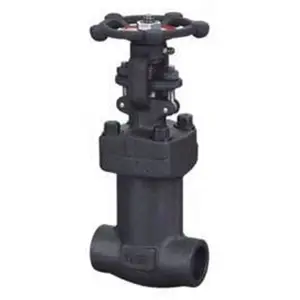

Z61H-160C 锻打承插焊闸阀

型号：Z61H-40C,Z61H-160C,Z61H-64C,Z61H-320C,Z61H-150LB，Z61H-300LB,Z61H-600LB,Z61H-800LB
Z61Y-40C,Z61Y-64C,Z61Y-160C,Z61Y-320C
材质：锻钢A105,20#
规格：DN15,DN20,DN25
制造工艺：锻打锻钢，数控加工
制造标准：国标，美标
类型：直通式
特点：耐压高，耐腐蚀
连接方式：承插焊
产品别名：锻钢承插焊闸阀
驱动方式：手动
零部件及配件：阀体，紧固件，手轮
密封形式：硬密封
体型：中型，重型
Z61H-160C 锻打承插焊闸阀

品牌：弗雷西

适用范围：适用于高压管道，石油、化工、制药、化肥、电力行业，机电工程等各种的工况上，截断接通管路介质。
承插焊闸阀产品概述
锻钢闸阀有三种阀盖设计形式。*种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。***种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封

●闸阀设计结构与说明特征
维东闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
●采用以下结构
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合：螺纹连接端 (NPT)符合ANSI／ASME B1.20.1
承插焊闸阀【产品特点】
1、结构紧凑、造型美观、缩径流道。结构特征：B.B或W.B；
2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长

。
【执行标准】
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928
