日本の産業界に欧米先進技術の導入を図り、貿易振興と産業発展に寄与することを目的とし、1949年(昭和24年)に太平興業社として創業。後の1955年(昭和30年)に太平貿易株式会社へ改組。

窯業関連や、自動車製造、工作機械製造、電力などの業界を主体とする各種工業用原材料及び付帯生産設備などを輸入すると共に、欧米並びに東南アジアへの輸出市場を開拓、高度な技術商品を専門的に扱うユニークな商社として企業基盤を確立し、現在に至る。

社名

太平貿易株式会社　(Taihei Boeki Co.,Ltd.)

設立

1955年(昭和30年)12月6日

汎用型圧力スイッチ Type Z

60万台以上の納入実績を誇る信頼のブランド

太平貿易のZタイプの圧力スイッチは、お客さまのさまざまなご要望に耳を傾け、長年の研究を重ねて開発した弊社独自の圧力スイッチです。

无 锡 一 米 机 电 小 沈

納入実績600,000台以上

工作機械、特殊車両、バルブ制御関連などへの納入実績

独自の技術を駆使し、シンプルな構造設計を確立

小型化?低価格化を実現

CE、CCCマーキングを取得

汎用型 圧力スイッチ Zシリーズ：太平貿易

弊社の独自技術が生みだした圧力スイッチのスタンダード。コンパクトかつ高性能で汎用性の高い圧力スイッチです。

圧力レンジ：0.005-1.8MPa 0.05-18kgf/cm2

受圧部にニトリルゴムダイヤフラムを採用した圧力スイッチです。

空圧、水圧、油圧、ガス圧、蒸気圧など、さまざまな圧力媒体に使用できます。

差圧調整型

TCZ-5

TCZ-1

TCZ-2

差圧固定型

TCZ-5F

TCZ-1F

TCZ-2F

无  锡 一 米 机 电 小 沈

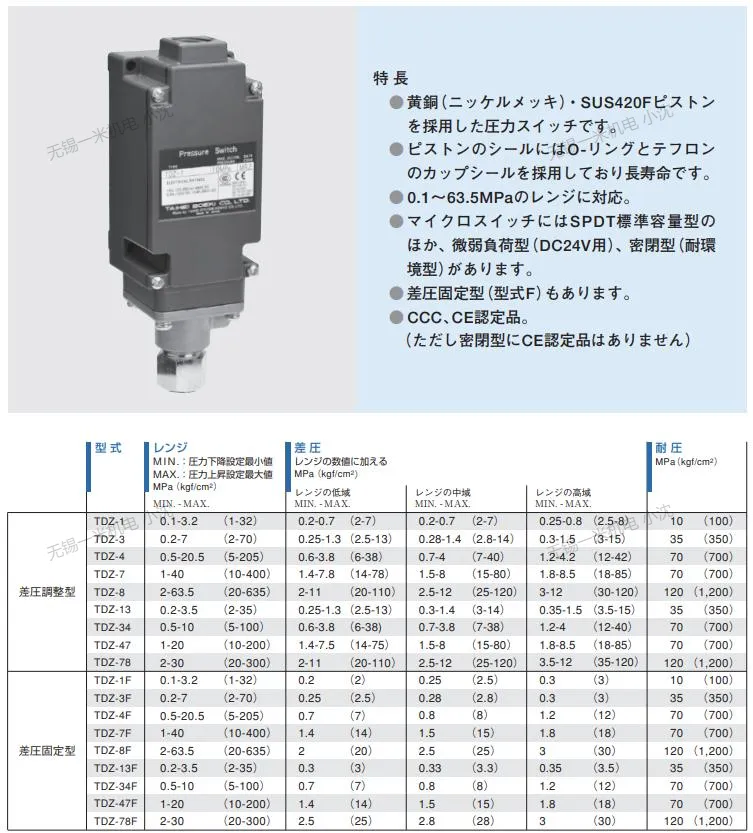

圧力レンジ：0.1-63.5MPa 1-635kgf/cm2

黄銅（ニッケルメッキ）?SUS420Fピストンを採用した圧力スイッチです。

ピストンのシールにはO-リングとテフロンのカップシールを採用しており長寿命です。

特 長

●黄銅（ニッケルメッキ）?SUS420Fピストン

を採用した圧力スイッチです。

　●ピストンのシールにはO-リングとテフロン

のカップシールを採用しており長寿命です。

● 0.1?63.5MPaのレンジに対応。

●マイクロスイッチにはSPDT標準容量型の

ほか、微弱負荷型（DC24V用）、密閉型（耐環

境型）があります。

●差圧固定型（型式F）もあります

TDZ-1

TDZ-3

TDZ-4

TDZ-7

TDZ-8

TDZ-13

TDZ-34

TDZ-47

TDZ-78

TDZ-1F

TDZ-3F

TDZ-4F

TDZ-7F

TDZ-8F

TDZ-13F

TDZ-34F

TDZ-47F

TDZ-78F

无 锡  一 米 机 电 小 沈

圧力スイッチ（外部調整型）

（ダイヤフラムアクチェーター／ピストンアクチェーター）

特 長

●外部調整ハンドルを回すことにより、レン

ジ調整ナットで設定した圧力を基準として

一定の幅で動作圧力を外部より調整できます。

●外部調整ハンドルでレンジの全幅を調整す

ることはできません。

●マイクロスイッチにはSPDT標準容量型のほ

か、微弱負荷型（DC24V用）、密閉型（耐環

境型）があります。

● CCC認定品（ただし密閉型を除く）。

TCZ-5K

TCZ-1K

TCZ-2K

TDZ-1K

TDZ-3K

TDZ-4K

TDZ-7K

TDZ-8K

无 锡 一 米  机 电 小 沈

圧力スイッチ（高圧蒸気?水対応）

（ピストンアクチェーター)

特 長

●独自技術により油圧の他、媒体が高圧の水

や蒸気でも使用可能なピストンアクチェー

ターを採用した圧力スイッチです。

●シール材質にバイトン、ピストンアクチェー

ターにはSUS316を採用。

● 1～50MPaのレンジに対応。

● SPDT標準容量型マイクロスイッチの他、

DPDTマイクロスイッチもご用意しています。

● CCC認定品

Z350PM

Z500PM

Z350PMW

Z500PMW

圧力スイッチ

（ダイヤフラムアクチェーター）

特 長

●高耐圧、極微差圧に対応した圧力スイッチ

です。

●レンジ圧28MPaまで対応可能。

●受圧部にはSUS316Lダイヤフラムを採用

しています。

●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

● SPDT標準容量型マイクロスイッチのほ

か、DPDTマイクロスイッチもご用意して

います。

　● CCC認定品。

无 锡 一 米 机 电  小 沈

Z1.7D

Z005D

Z025D

Z035D

Z070D

Z120D

Z280D

Z1.7DW

Z005DW

Z025DW

Z035DW

Z070DW

Z120DW

Z280DW

差圧スイッチ（微差圧?高耐圧）

（ダイヤフラムアクチェーター)

特 長

●高耐圧、微差圧に対応した差圧スイッチです。

●レンジ圧21MPaまで対応可能。差圧設

定範囲は0.002?3.5MPa。

●受圧部にはポリミド製ダイヤフラムを採用

しています。

●高耐圧、微差圧を実現するため、アクチェー

ターのストロークとクリアランスを小さくし

ています。（高圧側、低圧側にそれぞれ20μm

程度のフィルター使用を推奨）

●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

● CCC認定品

无  锡  一 米 机 电 小 沈

Z2.5DD

Z005DD

Z012DD

Z020DD

Z2.5DDEX

Z005DDEX

Z012DDEX

Z035DDEX

Z2.5DDW

Z005DDW

Z012DDW

Z020DDW

Z2.5DDWEX

Z005DDWEX

Z012DDWEX

Z035DDWEX

差圧スイッチ（極微差圧?高耐圧）

（ダイヤフラムアクチェーター)

特 長

●とくに極微差圧に特化した差圧スイッチです。

● 0.0005?0.025MPaの差圧設定範囲に対応

します。

●受圧部にはポリミド製ダイヤフラムを採用。

●高耐圧、微差圧を実現するため、アクチェー

ターのストロークとクリアランスを小さくし

ています。（高圧側、低圧側にそれぞれ20μm

程度のフィルター使用を推奨）

●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

● CCC認定品。

Z1/4DD

Z1/4DDW

无 锡  一  米 机 电 小 沈

差圧スイッチ（極微差圧?高耐圧）

（ダイヤフラムアクチェーター）

特 長

●高い常用圧でも極微差圧設定を可能にした

差圧スイッチです。

●耐圧値69kPaまで使用可能。差圧設定範囲は

0?3kPa。

●受圧部にはニトリルゴムダイヤフラムを

　　 採用しています。

●高耐圧、微差圧を実現するため、アクチェー

ターのストロークとクリアランスを小さくし

ています。（高圧側、低圧側にそれぞれ20μm

程度のフィルター使用を推奨）

●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

● CCC認定品

Z1/30DD

耐圧防爆型圧力スイッチ

（ダイヤフラムアクチェーター）

特 長

●受圧部にニトリルゴムダイヤフラムを採用

した耐圧防爆型圧力スイッチです。

●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

● 0.005?1.8MPaのレンジに対応。

●マイクロスイッチにはSPDT標準容量型のほ

か、微弱負荷型（DC24V用）、密閉型（耐環境

型）があります。

● ExdIICT6（防爆等級）認定品

TEX1-Z005D

TEX1-Z010D

TEX1-Z018D

无 锡 一 米  机  电 小 沈

耐圧防爆型圧力スイッチ

（ピストンアクチェーター)

特 長

●黄銅（ニッケルメッキ）?SUS420Fピストン

を採用した耐圧防爆型圧力スイッチです。

●ピストンのシールにはO-リングとテフロン

のカップシールを採用しており長寿命です。

● 0.1?63.5MPaのレンジに対応。

●マイクロスイッチにはSPDT標準容量型のほ

か、微弱負荷型（DC24V用）、密閉型（耐環境

型）があります。

● ExdIICT6（防爆等級）認定品

TEX1-Z032P

TEX1-Z070P

TEX1-Z210P

TEX1-Z400P

TEX1-Z635P

耐圧防爆型圧力スイッチ

（ベローズアクチェーター）

特 長

　●受圧部にSUS316Lベローズを採用した耐圧

防爆型圧力スイッチです。

　●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

● 0.005?11.5MPaのレンジに対応。

●マイクロスイッチにはSPDT標準容量型のほ

か、微弱負荷型（DC24V用）、密閉型（耐環境

型）があります。

● ExdIICT6（防爆等級）認定品。

TEX1-Z002BS

TEX1-Z006BS

TEX1-Z010BS

TEX1-Z025BS

TEX1-Z050BS

TEX1-Z115BS

无 锡 一 米 机 电  小  沈

耐圧防爆型微圧スイッチ

（ダイヤフラムアクチェーター）

特 長

● 3?25kPaの超低圧領域で使用可能な耐圧防

爆型圧力スイッチです。

　●受圧部にニトリルゴムダイヤフラムを採用。

●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

●マイクロスイッチにはSPDT標準容量型のほ

か、微弱負荷型（DC24V用）、密閉型（耐環境

型）があります。

● ExdIICT6（防爆等級）認定品。

TEX1-Z1/4D

耐圧防爆型連成?真空スイッチ

（ベローズアクチェーター）

特 長

●真空領域から正圧領域まで使用できる耐圧

防爆型圧力スイッチです。真空領域のみ、

真空から正圧領域まで、正圧領域のみのい

ずれの圧力範囲も設定可能です。

●大気圧点（ゲージ圧0）の設定もできます。

　●受圧部に燐青銅ベローズアクチェーターを

採用。

　●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

　●マイクロスイッチにはSPDT標準容量型のほ

か、微弱負荷型（DC24V用）、密閉型（耐環境

型）があります。

● ExdIICT6（防爆等級）認定品

TEX1-Z001BR

TEX1-Z005BR

TEX1-Z009BR

耐圧防爆型圧力スイッチ（極微差圧?高耐圧）

（ダイヤフラムアクチェーター）

特 長

●微差圧に対応した耐圧防爆型圧力スイッチ

です。

无 锡   一   米 机 电 小 沈

●レンジ圧28MPaまで対応可能。差圧設

定範囲は0.004?1MPa。

　●受圧部にはSUS316Lダイヤフラムを採用し

ています。

●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

● ExdIICT6（防爆等級）認定品。

TEX-Z1.7DH

TEX-Z005DH

TEX-Z025DH

TEX-Z035DH

TEX-Z070DH

TEX-Z120DH

TEX-Z280DH

耐圧防爆型差圧スイッチ（極微差圧?高耐圧）

（ダイヤフラムアクチェーター）

特 長

●とくに極微差圧に特化した耐圧防爆型差圧

スイッチです。

● 0.0005?3.5MPaの差圧設定範囲に対応します。

　●受圧部にはポリミド製ダイヤフラムを採用。

●高耐圧、微差圧を実現するため、アクチェー

ターのストロークとクリアランスを小さくし

ています。（高圧側、低圧側にそれぞれ20μm

程度のフィルター使用を推奨）

●空圧、水圧、油圧、ガス圧、蒸気圧など、

さまざまな圧力媒体に使用できます。

● ExdIICT6（防爆等級）認定品。

无 锡 一 米 机   电   小 沈

TEX-Z1/4DD

TEX-Z2.5DD

TEX-Z005DD

TEX-Z012DD

TEX-Z020DD

TEX-Z2.5DDEX

TEX-Z005DDEX

TEX-Z012DDEX

TEX-Z035DDEX
