济柴190活塞连杆部件的安装

活塞连杆部件所有零件经检测合格后方可进行安装。若全部采用原有件,装配时一定要按有关装配标记进行复装，不得任意调换。若更换有新配件，一定要符合互换性要求。 首先在同台柴油机上各缸的活塞连杆部件重量差，不得大于100g(其中6V机要求重差不大于80g)。此外，有些老机型活塞顶燃烧室结构与喷油器相应安装尺寸与新机型有所不同，不得混装使用。

活塞连杆部件的安装、步骤:

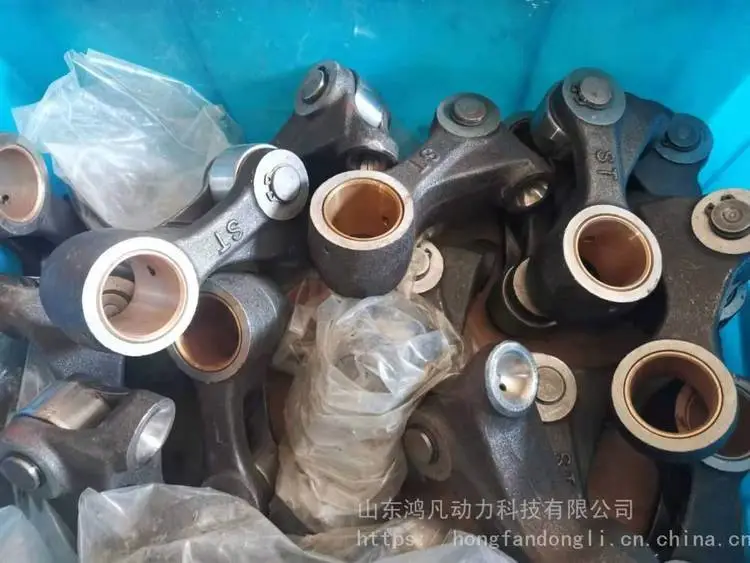

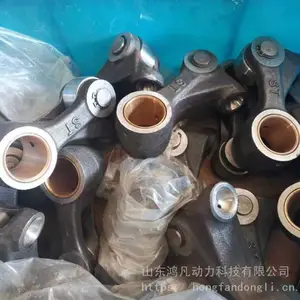

(1)连杆小头衬套安装。将连杆均匀加热到180 - 200C，取出后速将小头衬套压入座孔内。注意:装入时应使衬套的油孔与连杆杆身上的油孔对齐。

(2)活塞与连杆的组装。先将活塞销孔的一.端装上挡圈，然后将活塞放入烘箱或机油中均匀加热至150~170C。取出后，将连杆小头插入活塞中间开裆处，使连杆小头孔与活塞销座孔对正，迅速装入活塞销，将另一端挡圈装发。

(3)活塞环安装。先装组合式油环，将锁口用钢丝穿入洙簧一端， 保留约50mm外伸端，用以将涨簧两端对接好，形成环状。 然后将涨簧装入油环内壁环槽内，并使涨簧接口与油环开口。
