安科瑞AAFD系列电气火灾监控探测器 AAFD-DU

1 概述

安科瑞AAFD系列电气火灾监控探测器 AAFD-DU（以下简称探测器）对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行***检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。

故障电弧探测器适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。

产品遵循国标GB 14287.4-2014，可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

什么是电弧？

电弧是一种气体放电现象，电流通过某些绝缘介质（例如空气）所产生的瞬间火花。电弧是一种自持气体导电（电离气体中的电传导），其大多数载流子为一次电子发射所产生的电子 。触头金属表面因一次电子发射（热离子发射、场致发射或光电发射）导致电子逸出，间隙中气体原子或分子会因电离（碰撞电离、光电离和热电离）而产生电子和离子。另外，电子或离子轰击发射表面又会引起二次电子发射。当间隙中离子浓度足够大时，间隙被电击穿而发生电弧 。

故障电弧的危害

故障电弧的最主要危害是引发火灾，当故障电弧产生时，其中心温度高达3000℃~4000℃，并且伴有金属熔化物喷溅出来。故障电弧产生的高温高热，极易引燃线路绝缘层导致线路起火，如果在故障点附近存在有可燃物时，也极易引燃可燃物而导致火灾的发生。

故障电弧式电气火灾监控探测器一般安装于配电线路的末端，或者是用电设备的供电端。主要保护对象是配电线路和用电设备。通常情况下建议安装在终端用户配电箱的入户端，或者一些大功率用电设备的供电端。

2 安科瑞AAFD系列电气火灾监控探测器 AAFD-DU产品型号

3 安科瑞AAFD系列电气火灾监控探测器 AAFD-DU 技术参数

4 安装与接线

4.1 外形及安装尺寸（单位 mm）

4.2安装方式

35mm导轨安装，可加固定端子进行固定。

4.3 接线说明

5 功能应用

5.1 故障电弧检测

故障电弧探测器对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行***检测，当检测到线路中存在引起火灾的故障电弧时，发出声光报警信号。

出厂默认电流保护设定值为2.***，联动DO开关打开。

5.2 自检功能

探测器具备自检功能，在主界面下长按/自检键，系统将进入自检状态，查看设备是否完好。

6.7 消音功能

在报警状态下，长按消音键，探测器报警声音消除。

5.8 报警复位（解除报警）

   当发生报警时，可通过长按复位解除报警；如果在进行复位操作后未排除报警故障，探测器将再次进入故障报警状态。

5.9 集中监控

集中监控计算机通过RS485，接受现场采集信号，发出报警信号及控制指令。采用Modbus-RTU 协议通讯，通讯距离为500米，同一链路可监控32台探测器。

6 典型应用

可监测二总线下的故障电弧传感器的报警情况并作出报警指令，当故障电弧传感器发出报警时，集中显示单元发出声光报；可同时监控剩余电流和温度，并根据剩余电流和温度的大小做出报警指令，当输入信号达到报警设置时，发出声光报警。

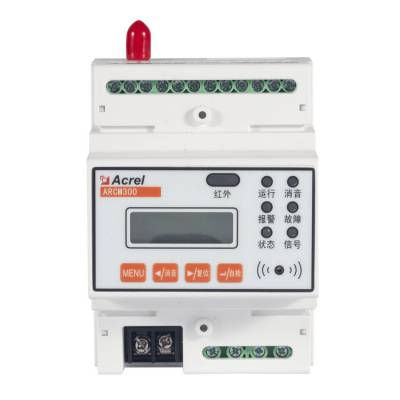

● 运行指示灯（绿色）：仪表处于正常运行状态：通讯未连接时，指示灯闪烁，闪烁频率大约为 1 秒
一次；通讯正常连接，只接收到通讯数据时，指示灯闪烁频率大约为 2 秒一次；通讯正常连接，接收并发
送数据时，指示灯快闪烁四次灭一次；
● 消音指示灯（绿色）：仪表处于消音状态时，指示灯常亮；
● 报警指示灯（红色）：仪表处于报警状态时，指示灯常亮；
● 故障指示灯（黄色）：仪表处于故障时，故障指示灯常亮(故障为外部线路故障，而不是仪表本身的
故障）；
● 状态指示灯（绿色）：连接到服务器，指示灯常亮；未连接到服务器，指示灯熄灭；
● 信号指示灯（红色）：GPRS 模块工作正常，指示灯闪烁。
