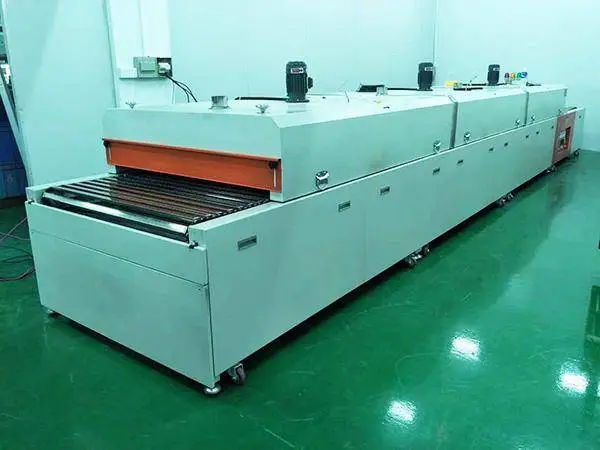

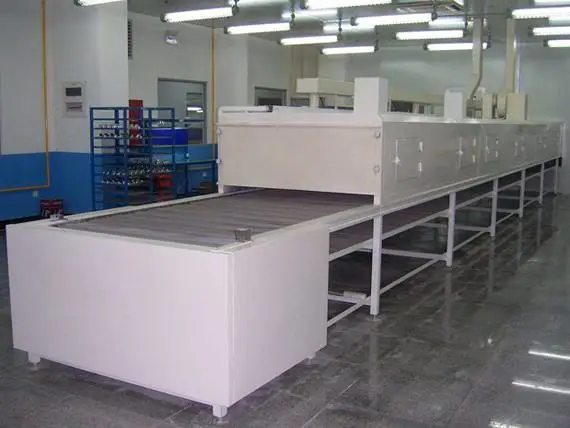

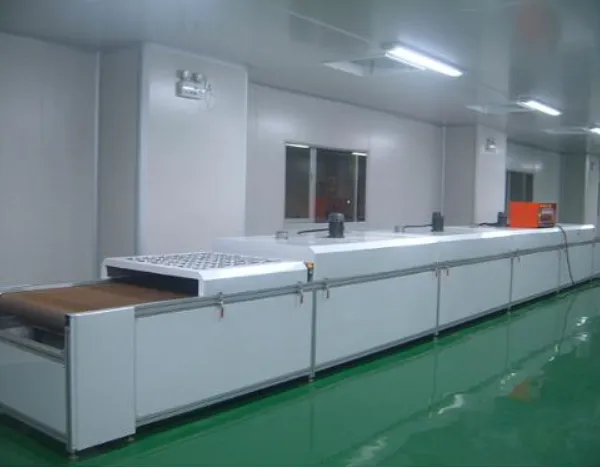

隧道烘烤炉是一种广泛应用于工业生产领域的连续式加热设备，主要用于对各类物料进行烘烤、干燥、固化等热处理操作。以下是对它的详细描述：

一、结构组成

      炉体：

• 整体呈长条形的隧道状结构，其外壳通常由金属材料（如钢板）制成，具备较高的强度和稳定性，能够承受设备运行过程中的各种外力作用。

• 内部设置有保温层，常用的保温材料有陶瓷纤维、岩棉等，保温层的作用是有效减少热量散失，确保炉内温度的稳定性，降低能耗，使得烘烤过程能在相对恒定的温度环境下进行。炉体两端分别设有物料的进口和出口，以便物料能够顺利进出隧道烘烤炉。

• 输送系统：

• 输送链条或链板：这是物料在隧道烘烤炉内移动的载体，根据被烘烤物料的特性（如形状、大小、重量等）可以选用不同类型和材质的链条或链板。例如，对于块状且较重的物料，可能会选用强度较高的金属链条；对于片状或小型的物料，不锈钢链板可能更为合适。它们通过一系列的链轮、传动轴等部件连接，并由电机驱动，以实现匀速、平稳的运转，***物料能按照设定的速度在炉内移动。

• 传动装置：包括电机、减速机、联轴器等，其主要作用是为输送链条或链板提供合适的动力和转速，使得物料在炉内的移动速度可以根据烘烤工艺的要求进行***调整，满足不同物料对在炉内停留时间的需求。传动装置通常具备调速功能，以便根据生产需要灵活改变输送速度。

•



• 加热系统：

• 加热元件：常见的有电阻丝、燃气燃烧器、红外线加热管等。电阻丝加热是通过电流通过电阻丝产生热量，其优点是加热速度较快、温度控制相对精准，适用于多种类型的烘烤工艺；燃气燃烧器则是利用燃气燃烧释放的热量来加热炉内空气，具有加热功率大、成本相对较低的特点，常用于一些对加热量需求较大的场合；红外线加热管能发出红外线辐射热，可实现高效的热传递，尤其适合对物料表面进行快速加热，比如对一些表面涂层的烘烤固化。

• 温度控制系统：配备高精度的温度传感器（如热电偶、热电阻等），这些传感器分布在炉内不同位置，用于实时监测炉内温度。温度信号被反馈给控制器，控制器根据预先设定的温度值，通过调节加热元件的功率（如改变电阻丝的电流大小、燃气流量等）来实现对炉内温度的***控制，确保整个烘烤过程中炉内温度均匀、稳定，满足不同物料烘烤工艺的严格温度要求。

•



• 通风系统：

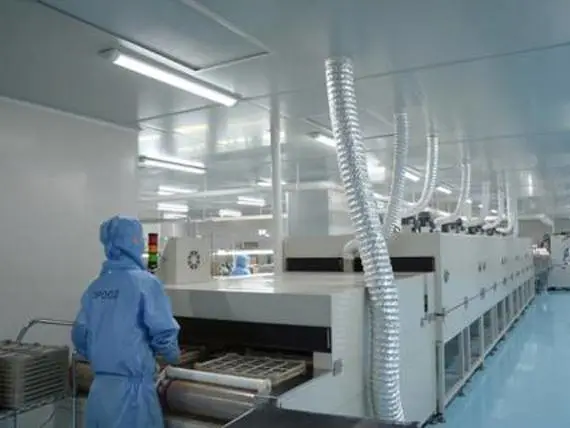

• 风机：通常包括进风机和排风机，进风机负责将新鲜空气引入炉内，排风机则将加热过程中产生的烘烤废气排出炉外。风机的选型和配置要根据炉体的大小、加热功率等因素来确定，以***炉内空气的正常流通和气压的稳定。

• 风道：合理设计的风道系统，将新鲜空气和废气按照预定的路径进行输送，确保空气在炉内的有效循环，促进热量的均匀分布，同时防止废气在炉内积聚，影响烘烤效果和物料质量
