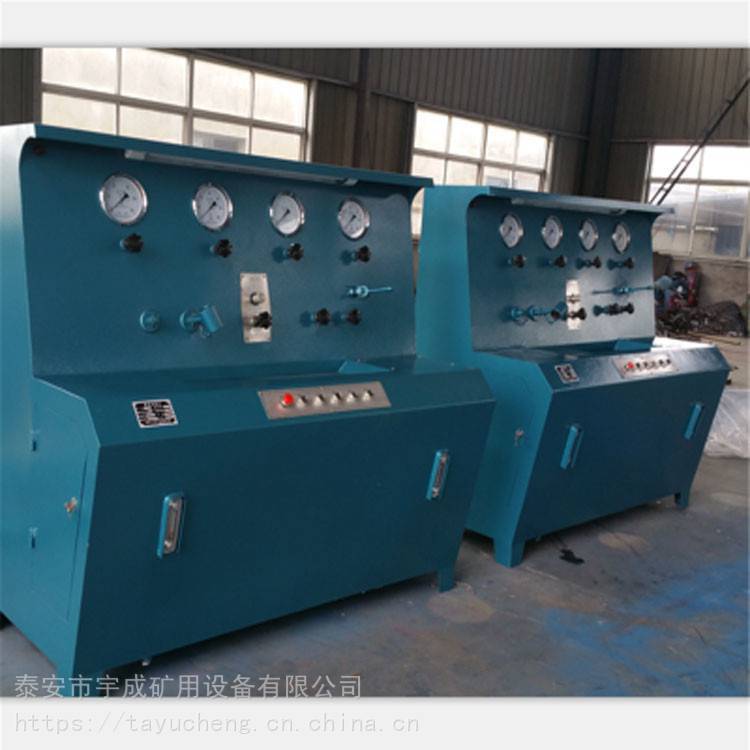

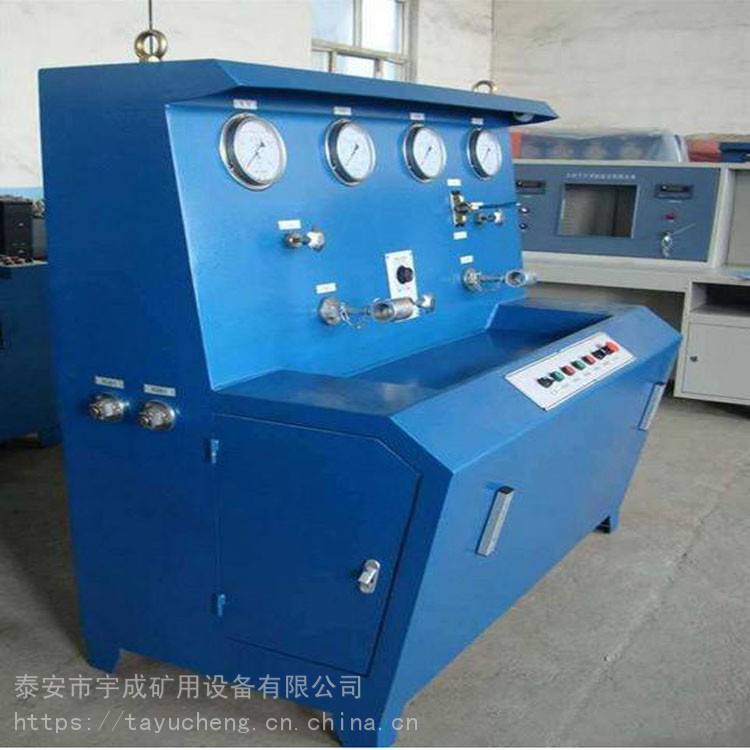

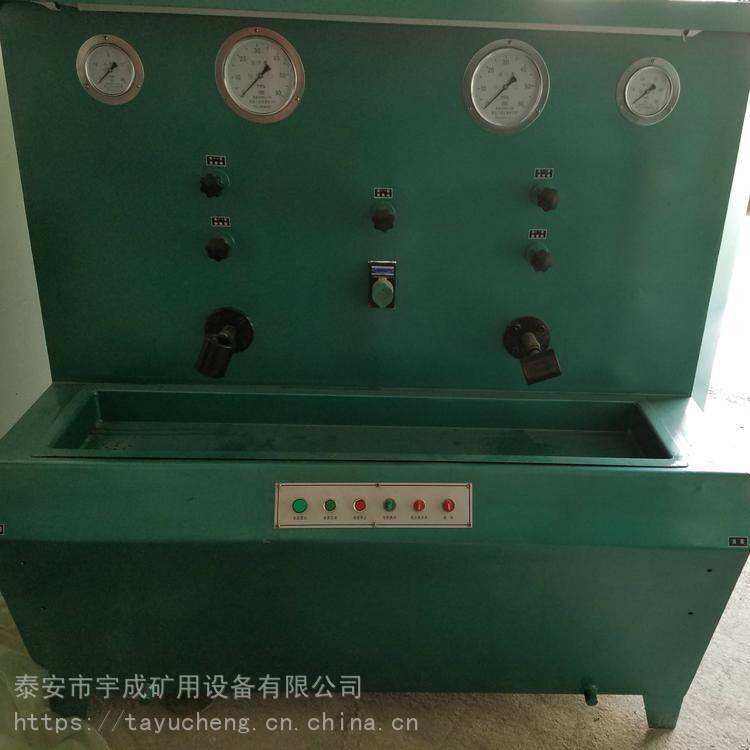

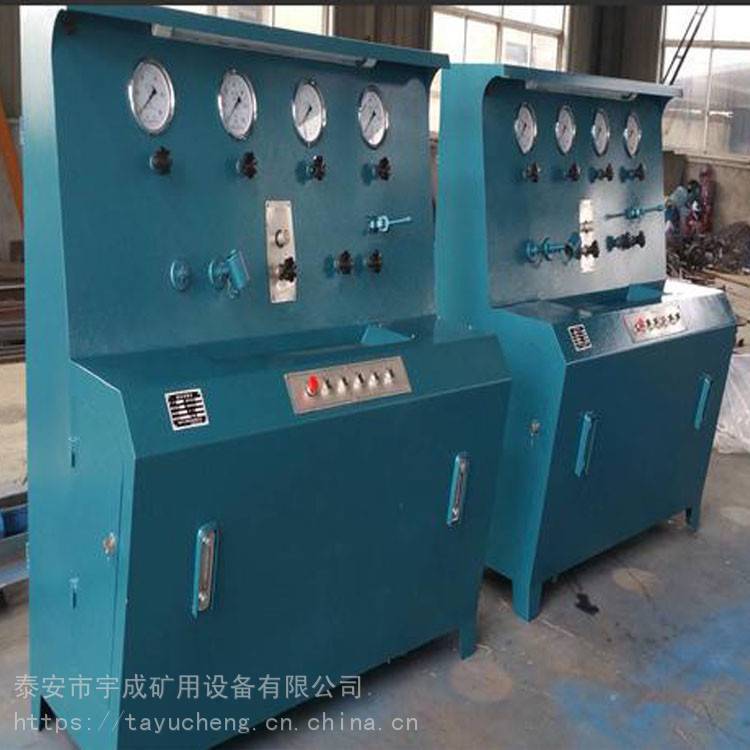

宇成LZ-3三用阀试验台自动增压 LZ-3三用阀试验台

LZ-3三用阀试验台，多功能三用阀试验台，经济型三用阀试验台，矿用三用阀试验台

LZ-3三用阀试验台为综合试验台，既用于三用阀实验也可以用于单体液压支柱打压实验(根据用户要求可以添加)。

LZ-3三用阀试验台其特点是功率小、耗电低,并设有单体支柱专用接口，操作简单方便，适用于煤矿单体液压支柱及三用阀生产厂家（维修）单位产品，试验台采用3-5％乳化液为工作介质，主要性能参数完全满足矿用液压产品及液压元件的测试要求。

一、LZ-3三用阀试验台参数：

试验工作压力：0~40Mpa；

压力：60Mpa；

低压出口调压范围：0-5Mpa；

高压出口调压范围：20-60Mpa；

高压出口排量：＞0.7升/次；

试阀液体：3~5%乳化液；

低压出口排量：≥40升/分；

二、LZ-3三用阀试验台特点：

1、试验台设计依据煤炭部MT119-85《矿用液压支柱阀类型试验规范》及《矿用高压胶管》标准，采用乳化液和乳化油作为工作介质，主要性能参数安全满足矿用液压产品及液压元件的测定和调定。

2、采用手动换向阀操作去掉了原截止阀，操作轻便可靠，经久耐用，提高了整机稳定性。

3、试验台全部采用国产标准液压件，维修方便。

4、本机有快速注液，自动慢速增压功能，提高了试验速度及稳定性。

5、本机同时可测试两个以上被测液压件而系统互不干扰。

三、LZ-3三用阀试验台操作规程及注意事项:

1、操作人员必须认真阅读说明书后，方可操作。

2、使用时首先检查试验台的乳化液液位及油位，接通电源，此时电源指示灯亮起。

3、启动油泵按钮启动油泵电机，打开电磁阀开关，观察油压力表是否升至6.5MPa，如不符合可调整溢流阀。

4、增压缸吸液

启动油泵电机，打开电磁阀开关让乳化液在试阀接口流出，反复操作使管道的空气排出。

5、低压试验

调整高低压转换阀至“低压”关闭卸压阀，试阀接口23处装上被测三用阀，打开电磁开关和进液阀28，当低压表21升至2-4Mpa时，将电磁开关复位进行保压试验，保压2-5分钟，压力表21压力无下降即为三用阀低压试验合格。

6、高压试验

调整高、低压转换阀至“高压”关闭卸压阀，打开电磁开关和进液阀，当压力表,压力上升至40Mpa时将电磁开关复位进行保压试验，保压2-5分钟，压力表压力无下降即为三用阀高压试验合格。
