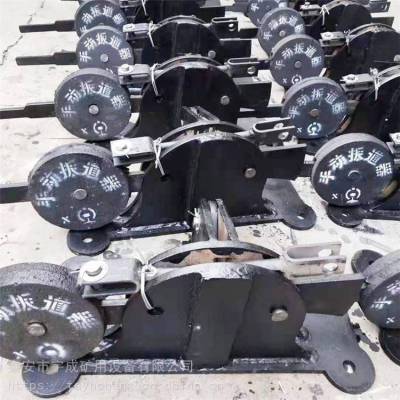

宇成生产24公斤卧式扳道器 矿用手动型 轨道养护工具

24公斤卧式扳道器，矿用手动扳道器，手动扳道器规格全，宇成卧式扳道器，卧式扳道器生产

卧式扳道器(扳道器）是一种适合铁路线路轨枕板地段使用的养护维修作业的拨道工具，是实现养路作业机械化、减轻劳动强度机具。型号有 15 公斤卧式扳道器 24公斤卧式扳道器 38公斤卧式扳道器 43公斤立式扳道器。

一、24公斤卧式扳道器组成：

它由底座、油缸、顶头、活塞杆、手动柱塞泵放油手轮、储油筒等部件组成。用手揿动柱塞泵产生的高压油进入油缸，迫使油缸 内的活塞杆向外伸出运动，从而由顶头托信轨腰，达到拨动钢轨的目的。

二、24公斤卧式扳道器技术参数：

1.适用道岔开口≤120㎜

2.适用道岔转换阻力≤1960N（200KG）

3.拉杆直线位移量209㎜

4.安装处两枕木中心距650㎜，拉杆与岔尖处枕木两中心线距离为350㎜

5.安装在铁路复线线路中间时，可调整手柄距两边线路中心线应≥2250㎜卧式扳道器和立式扳道器的区别是拉杆的长度不一样，立式扳道器的拉杆长度是1.5米，卧式扳道器的拉杆长度是0.45米，可根据场地来选择.

三、24公斤卧式扳道器特点：

1.手柄长度可伸缩290MM,当道岔转换阻力不大时,可缩短手柄长度,反之,延长手柄长度。

2.为减小手柄扳动行程,其手柄把能够旋转180度,便于人力操作。

3上述伸缩与旋转均由手柄套管上两个弹簧销的提起,调整后再落入来实现。

4为克服扳动阻力,手柄头内设计为球心滑块结构,其结构扳动灵活。

5直角拐旋转中心主轴上,装有滚动轴承,提高了产品的使用寿命和精度。

6.凡旋转轴孔之间,均装有具有自润滑性能材料的衬套。

7.拉杆与道岔之间的连接,采用了微调器,安装后在使用过程中,使其不用拆除连接销,即可对道岔开口及密贴状况进行调整。

     矿用扳道器按工作方式不同分为卧式扳道器，弹簧扳道器，立式扳道器，根据工作要求又分为手动扳道器和电动扳道器两种。宇成矿用扳道器种类齐全，欢迎来电采购。
