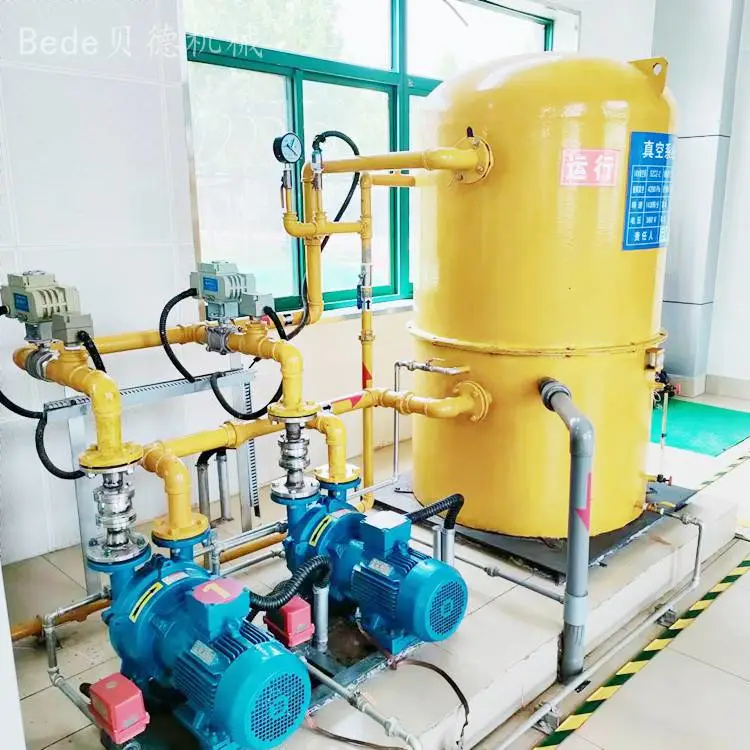

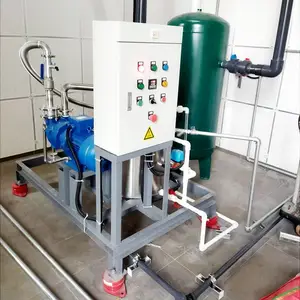

一、真空引水装置介绍

    真空引水装置应用于自来水厂、电厂、造纸厂大型水泵启动前的真空引水。完全取代大型水泵灌水时在吸入管路进水口安装底阀的传统结构形式，从而达到减小吸入管路损失，改善水泵吸入性能的目的。

二、工作原理

工作原理：

1、两台真空泵
首先设定真空系统的上下限值（比如上限值设定为－0.08MPa，下限值设定为－0.06MPa），启动系统后，其中一台真空泵开始工作，直到真空罐内真空度达到上限值－0.08MPa，此时真空泵自动停止运行，真空罐内真空由真空止回阀自动截止，如因工作需求真空罐内真空度降至低于下限值－0.06MPa时，另一台真空泵自动启动，直到真空罐内真空度抽到上限值－0.08MPa为止，如此循环反复自动运行，使真空罐内真空度始终保持在上、下限值之间。如因工作需求气量较大，真空罐内真空度低于下限值超过一定时间，而单台真空泵不能将罐内真空度抽至下限以上时，另一台真空泵将自动启动，直至超过上限。
两台真空泵也可切换为手动启动、停止。

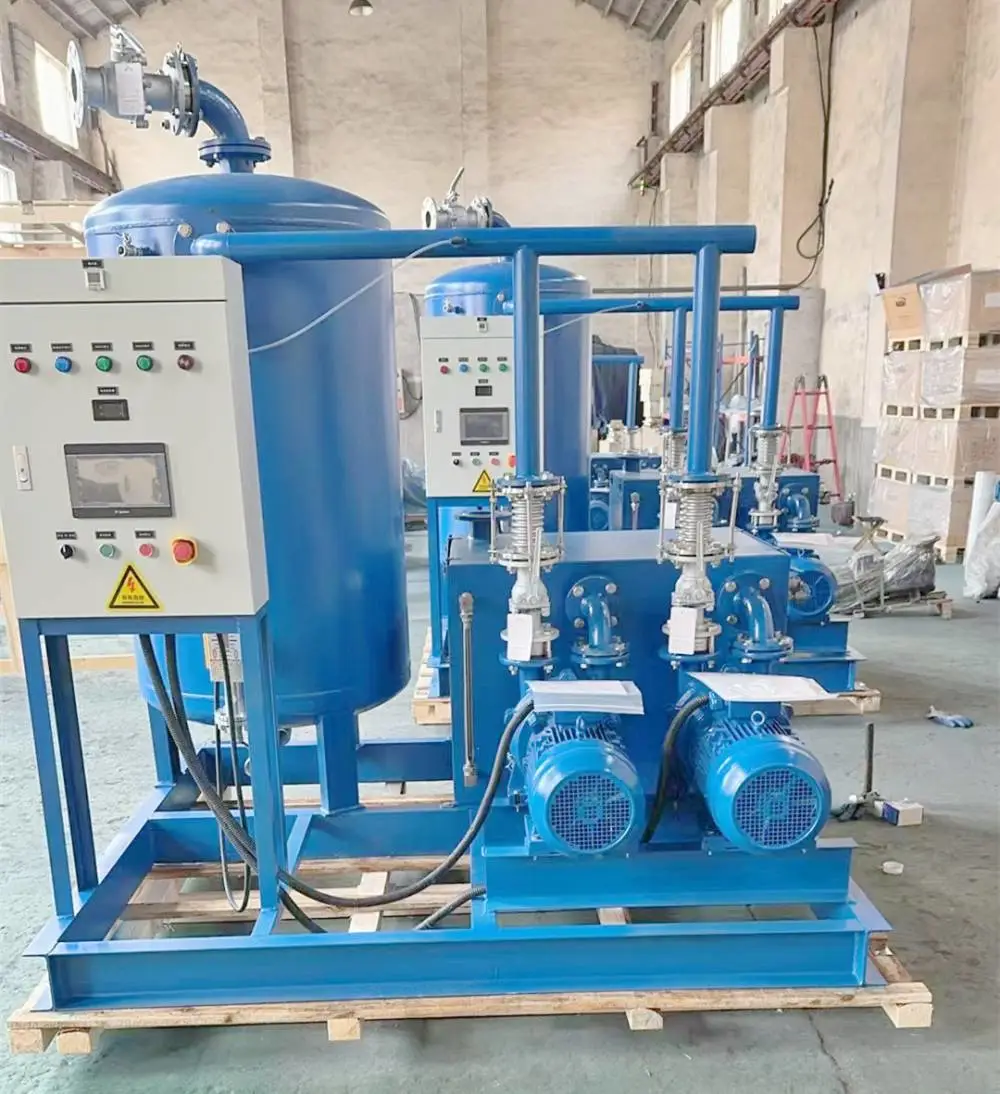

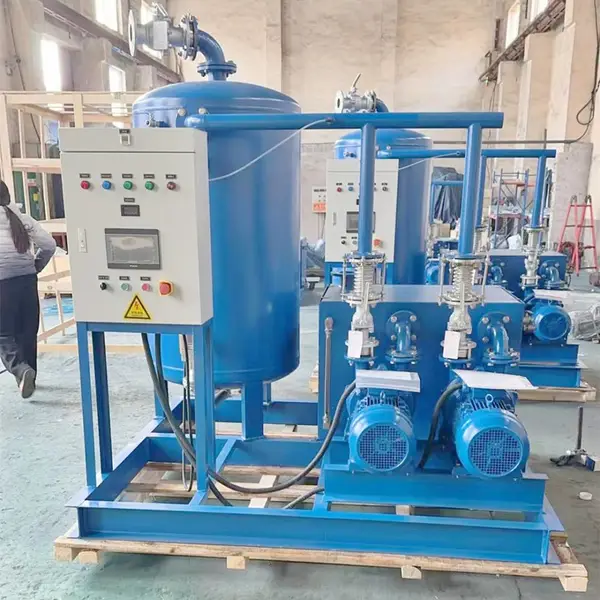

三、结构配置

    真空引水装置根据用户的使用需求不同可分为：标准型、加强型两种结构配置，如下表所示：

性能特点：

• 该装置自***次启动后，全部运行过程可以实现全自动控制。其工作过程中，真空系统内各处的真空度始终在其允许范围内上下波动，其波动范围可根据用户要求进行调整。若出现真空度低于调定值时，报警器将发出警告。

• 该装置在无人操作情况下对系统进行自动控制，在停电时可自动封闭真空系统。

• 该装置配备一台气水分离器，从而可以节约水源并减少环境污染。

• 该装置的真空罐可根据现场设计为卧式及立式结构，安装更为灵活。

四、装置的安装

    装置安装的位置及真空管道的布置等均由设计院设计。
