益和CT8685|CT-8687|CT8687线材测试仪厂家 益和CT8685|CT-8687|CT8687线材测试仪厂家

深圳益和CT-8685精密高压线材综合测试仪 线束线材综合导通测试仪系列技术参数:

项目 符号 测试范围

电阻 R 0.1Ω－10MΩ

电容 C 10pF－1μF

二极体测试 D 0.0V－7.0V

遮蔽率(For/+) Shielding Rate 0.0－100.0

导通 COND 0.1Ω－50.0Ω

绝缘电阻 I.S 1MΩ－1000MΩ

高压(漏电流) IL 0.1mA－5mA

断/短路 O/S 2KΩ－50ＫΩ

瞬间断短路测试

瞬间导通测试

单边测试

断短路端点判断

进阶功能 可程式化连续测试

自动学习与自我找点

自我诊断

自我校正归零

统计显示与列印功能

基本准确度 ±1%

测试扫描模式 自动/手动扫描可切换

量测速度 0.1Sec基本值

量测频率与讯号/电压 100～100KHz,1Vac

低电压量测讯号 5Vdc,50mA Max

准确度±0.5%

高压(漏电流)测试 100～500Vac(NA机种)

100～1000Vac(FA机种)

0.01～60Sec Delay时间设定

高压绝缘测试 200～1000Vdc(NA机种)

200～1500Vdc(FA机种)

准确度±0.5%

显示/声音装置 320×240解析图形液晶显示

6位数数位显示

Pass/Fail LED红线指示灯/画面显示/声音

量测接点 128独立量测接点

可选择256接点

高压校正正负端输出

自动找点端子

控制面板 系统/快速/编辑/功能/按键群组

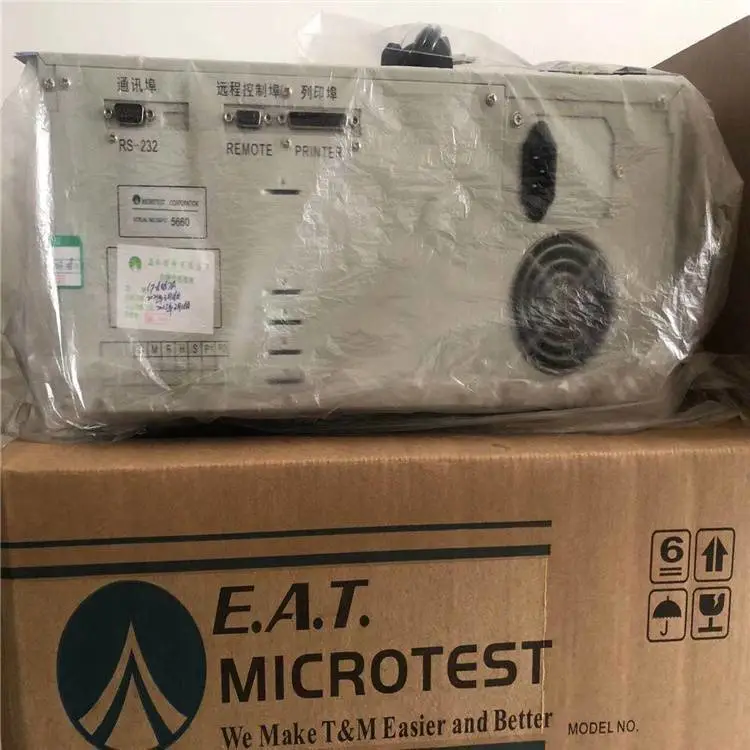

界面 RS-232通信连接埠

印表机埠

远端控制埠

记忆装置 内建512KB SRAM

内建备份电池

电源供应 115/230Vac可切换式电压输入±10%

60/50Hz

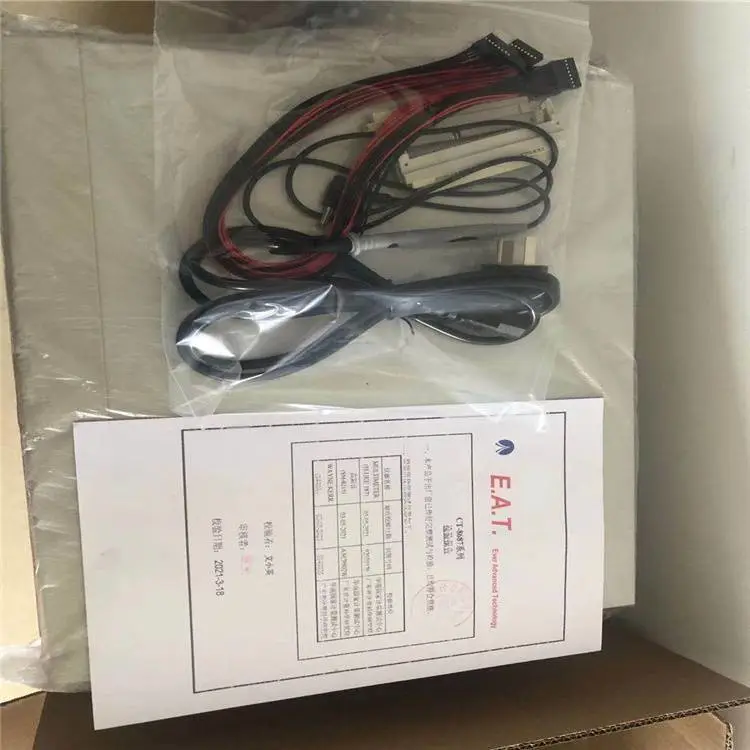

配件 自动找点探针

远端控制线(选购)

RS-232通讯线(选购)

治具排线

电源线

使用手册

温湿度 摄氏15℃～35℃

相对湿度≤75%RH

尺寸(宽×高×深) 425×190×350mm

重量 约14Kg(不含配件)

线材规格要求 zui高1μF

CT-8685NA AC500V/DC1000V

CT-8685FA AC100V/DC1500V

CT-8681FA AC500V/DC700V

/C2 选择256测试点

一,特點說明

  CT8600L：导通+绝缘（500KΩ-500MΩ）+误配+

           断/短路错位判断， 128点

  CT8650E：CT8600L+DC高压650V+瞬短/断路

  CT8681：700Vdc ,绝缘（1MΩ-500MΩ），128點

  CT8685：1000Vac,1500dc,绝缘（1MΩ-500MΩ），256点

．
