架空型配电线路故障状态监测定位系统

型号：DX-WPS100-GZ03

一、产品概述

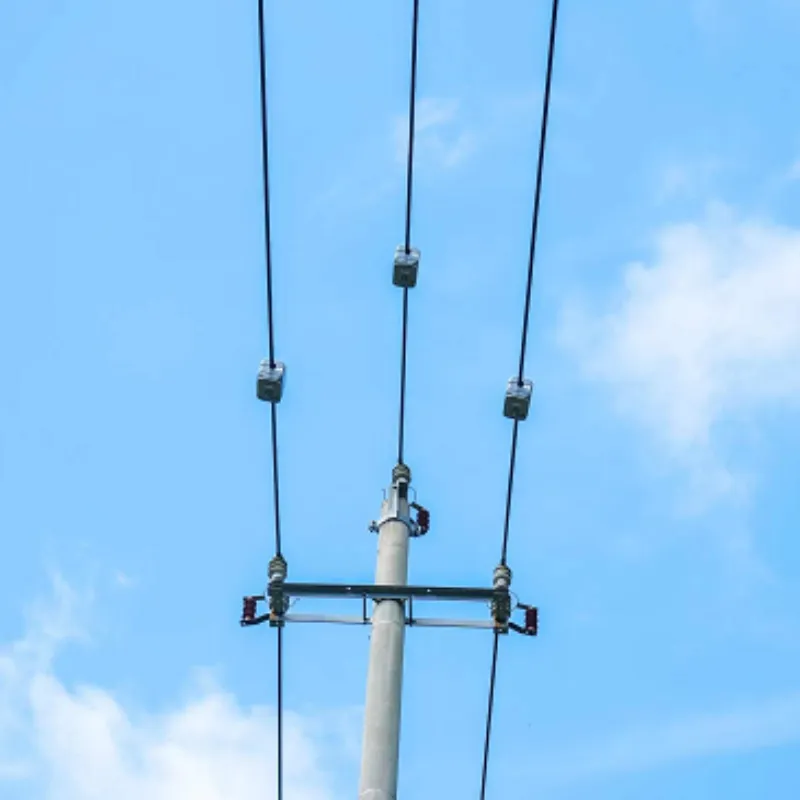

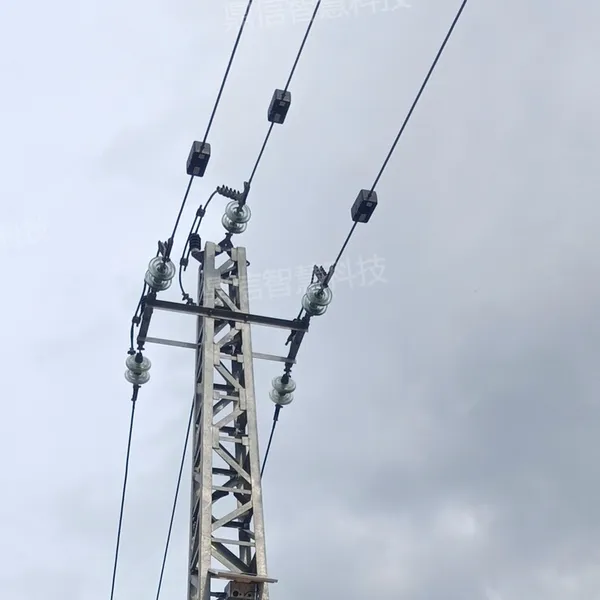

配网线路容易遭受雷电、树竹、大风等影响，导致故障停运，为解决以往配电线路故障排查存在的定位难、周期长的问题，鼎信智慧推出了架空型配电线路故障状态监测定位系统。通过在导线上分布式安装监测终端，采用CT耦合取电为主、太阳能与后备电池为辅的混合供电方式，实时采集线路故障行波信号，并无线上传至监测中心进行分析计算，实现线路故障定位和诊断，提升配网故障抢修效率。

二、主要功能

1. 故障录波：当线路故障发生时，具备故障录波功能，用于故障的判断，录波范围包括不少于启动前4个周波、启动后8个周波；

2. 数据采集：同步采集配电线路高频行波电流、工频电流，记录高精度时钟；

3. 隐患预警：采集线路缺陷导致的高频放电行波波形数据，统计放电发展趋势并预警，预警准确度大于90%

4. 接地选线：基于各馈出线首端监测数据，采用行波法与暂态法，实现接地故障选线，包括金属性接地、弧光接地、低阻接地、高阻接地（3kΩ）；

5. 故障定位：采用行波测距技术，根据行波到达装置的时间差计算出故障区间和具体位置，故障定位结果包含故障时间、故障距离和***杆塔号；

6. 跟踪预警：对电压偏差、频率偏差、谐波、电压波动和闪变、三相不平衡等指标进行连续跟踪监测，对接地、短路、低电压、重过载报警指示。

三、技术参数

1、定位精度：≤150米

2、同步误差：≤1μs

3、通信方式：GPRS无线通信

4、行波电流采样率：≥1MHz

四、结语

鼎信智慧科技的架空型配电线路故障状态监测定位系统在包装运输时，有内包装和外包装，包装箱上标记发货厂名、产品型号、名称，并书写“防潮”、“向上”、“小心轻放”等字样，同时采取防尘、防雨、防水、防潮、防震等措施，并将设备的可动部分锁紧扎牢，防止运输时碰撞损坏。

关于架空型配电线路故障状态监测定位系统的更多资讯，可询鼎信智慧科技冯女士1/8/9/2/3/8/2/5/1/1/6
