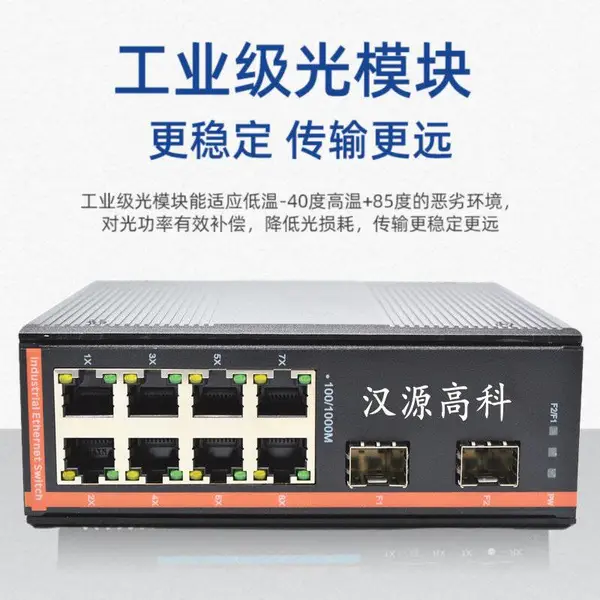

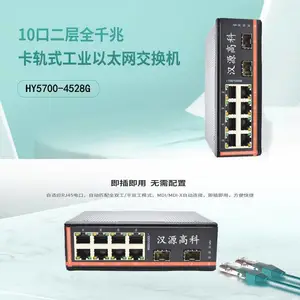

HY5700-4528G-LC20是汉源高科研发的一款非管理型工业以太网交换机，支持8个千兆RJ45网口和2个千兆SFP光口，铁材质外壳，IP40防护，6KV防雷，防护抗干扰能力，支持DIN卡轨式安装，支持冗余电源输入（DC12-36V），工作温度范围-40℃~+85℃，可靠的工业级设计可以让您的系统无间断稳定运行。HY5700-4528G-LC20型工业以太网交换机可应用于风力、电力，装配自动化、地铁PIS、电力SCADA、污水处理、冶金、智能交通、轨道交通，新能源等行业，是绿色低功耗工业级交换机。

产品特性

应用场景/APPLICATION SCENARIO

适用于轨道交通、高速公路、综合管廊、电力及新能源、智慧城市、智慧景区、智慧公园、智能工厂、石油化工、铁路、机场、煤矿、隧道、水利、冶金、电信、教育、金融、民航等行业，应用在-40℃～+85℃恶劣环境领域场景，且终端通信点位较少，不需要智能管理场景中的安防监控，网络通信等系统提供快速的通信连接。

应用/APPLICATION ADVANTAGE

1、低功耗、无风扇设计

2、波纹式铝外壳，自然散热快

3、IP40防护，有效抵抗静电、雷击、脉冲的干扰

4、运行温度：-40℃～+85℃；运行湿度：5～95%（无凝露）

5、端口性能：电口支持自适应高速转发数据不丢包，电口支持MDI/MDIX自动翻转及自协商，支持IEEE802.3x全双工流控和Backpressure半双工流控

6、灵活的扩展能力：使用简单方便，无需配置，即插即用，兼容性强，高速传输，数据不丢包，可灵活扩展

技术参数

交换属性

MAC地址表：8K

包缓冲区：3Mbit

包转发率：15Mpps

交换延迟：＜5μs

数据交换方式：存储转发(Store-and-Forward)

过滤速度：1488000pps（1000M）

接口

2个千兆光口：1000Base-FX，单/多模，SFP接口

8个千兆电口：10/100/1000Base-T(X)自适应以太网RJ45接口

电源

输入电压：24VDC(12-36VDC)，冗余双电源输入

接入端子：5.08mm间距插入式端子

功率电流：＜0.5A@24VDC

过载保护：支持

反接保护：支持

冗余保护：支持

传输距离

多模双纤：550M

单模双纤/单模单纤：20KM、40KM、60KM、80KM

机械特性

外壳：铝制机箱散热表面设计，无风扇，IP40防护等级

尺寸：146*116*48mm

重量：640g

安装方式：DIN导轨式安装

工作环境

工作温度：-40℃～+85℃

储存温度：-40℃～+85℃

相对湿度：5～95%无凝露

行业标准

安规：UL60950-1

EMI：FCC Part 15 Subpart B Class A，EN55022 Class A

EMS：

EN61000-4-2：±4KV接触放电，±8KV空气放电

EN61000-4-3电磁场：10V/m(80～1000MHz)

EN61000-4-4瞬时高压：±4KV电源线，±2KV数据线

EN61000-4-5浪涌电压：±4KV/CM，±2KV/DM电源线，±2KV数据线

EN61000-4-6防传导：3V(10KHz～150KHz)，10V(150KHz～80KHz)

机械：IEC60068-2-6(振动)；IEC60068-2-27(冲击)；IEC60068-2-32(自由跌落)

质保：5年
