H0Cr20Ni10Nb

符合 GB/T 29713 S347
YB/T 5092 H08Cr20Ni10Nb
AWS A5.9 ER347
*** 14343-A-G 19 9 Nb



说明:

焊丝主要成分是19Cr-11Ni-Nb，为不锈钢TIG焊丝。因在SUS308基础上添加Nb，故能***耐腐蚀性，尤其提高抗晶界腐蚀性能。



用途:

常应用于食品机械、器械、压力容器、石油化工等场合，如07Cr19Ni11Ti(SUS 321)、07Cr18Ni11Nb(SUS 347)或相似成分的奥氏体不锈钢的焊接。



焊丝化学成分(%)

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu	Nb
***值	≤0.080	1.00~2.50	0.30~0.65	19.00~21.50	9.00~11.00	≤0.75	≤0.030	≤0.030	≤0.75	10×C-1.00
例值	0.052	1.81	0.51	20.01	10.10	0.01	0.021	0.008	0.12	0.59





参考电流 (DC⁺)

直径(mm)	φ 1.6	φ 2.0	φ 2.5	φ 3.2
焊接电流(A)	50~100	100~200	200~300	300~400



注意事项:

1.保护气体：采用纯Ar；流量：电流在100~200A时9~14L/min，电流在200~300A时14~18L/min。
2.钨极伸出长度：3~5mm；电弧长度：1~3mm。
3.风速限制在≤1.0m/s；建议在焊接区背面通氩气保护。
4.在焊接中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考，在具体操作中以现场情况为准。必要时***行工艺评定再确定焊接方案。

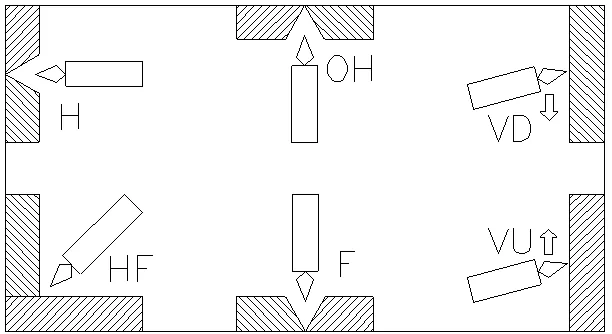

焊接位置:
