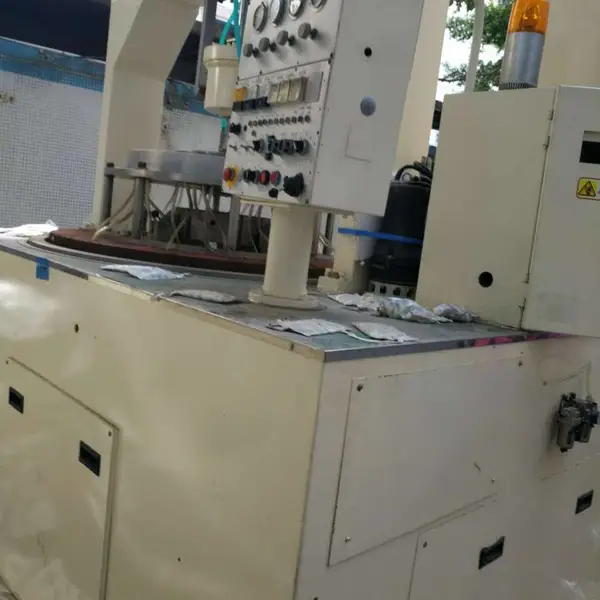

工厂转让 8-9成新日本创技SPEEDFAM 16B 24B 28B 双面抛光机/研磨机
一．设备用途及特点
本机是针对蓝宝石抛光研磨、铝片、陶瓷片、光学玻璃、石英晶体、其它半导体材料等非金属和金属的硬脆性材料薄形精密零件的上、下两平行端面的同时磨削及抛光。
工艺而开发的***研磨设备，也可用于其它硬脆材料的双面抛光。
二．设备特点
1.本机太阳轮、齿圈采用销齿结构，游轮寿命长，维护清理方便。
2.该机具有下盘转速、上盘转速、太阳轮转速单分别设定功能（速度、方向），方便用户工艺设定(齿圈与下盘转速机械配比联动,也可选配单拖动)。
3．本机下盘支撑采用大直径结构轴承，承载力大，采用电气比例阀、精密减压阀控制压力，压力控制。
4．本机为内齿圈单升降方式，升降距离可在行程范围内（35mm）任意调节，极限位置由行程开关控制。
5.本机采用可编程控制器(PLC)控制。 可编程终端(PT)显示并设定各项工作参数及工作状态，可由用户设定存储多套不同的工艺参数（压力、时间、速度），以供操作工调用；操控逻辑及界面显示可根据客户需求配置设计；具有下盘、上盘、太阳轮寸动功能，方便取放片。
7.本机整体为龙门式结构，支撑刚度好；上盘上升到高位置后保险挂钩自动锁定上盘系统，并且提供了手动安全吊链和安全支撑，了***。
8.本机配备有集中润滑装置，可对机器的各个运动部位进行自动润滑。
9.本机可选配安装测厚仪。
二、设备主要技术参数：
1.上下盘尺寸：φ1300×φ740×60
2.齿圈参数：? Z=264??? PCD=φ1320?????
3.太阳轮参数：Z=132??? PCD=φ660??????
4.游星轮参数：Z=66???? PCD=φ480??????
5.游星轮个数：5个
6.大加载压力：????????? 800Kgf
7.主电机（下盘、内齿圈）? 15Kw?? ??????1450rpm
8.上盘驱动电机????? ??????7.5Kw??????? 1450rpm
9.太阳轮驱动电机???? ?????2.2Kw????? ??1440rpm
10.抬升电机：????????????? 0.75kW?????? 1390rpm?
11.下抛光盘转速:???? ??????0～60rpm
12.上盘转速：?????? ???????0～25rpm
13.太阳轮转速:?? ??????????0～20rpm
14.外形尺寸（长×宽×高）：?2700mm×1950mm×2780mm
15.设备质量：????????????? 7500Kg
四．设备安装使用环境
设备应安装在地面平坦，远离振动源，无灰尘烟雾污染的场所。
1．工作温度：????????????????? 15℃-25℃
2．气源：????????????????????? 0.4-0.6MPa?（干燥无油）??
3．相对湿度????????????????????≦80%
4．电源：????????????????????? AC380V，50Hz (三相五线制)
5.?本机应用人机界面（PT）采用人机界面终端（NT）显示与PLC控制，一方面显示运行参数，另一方面通过其触摸键调整设定各项工艺参数，主操作由普通键钮完成。
6.造型及内部结构充分考虑了可靠性、实用性、互换性和操作和维修的方便性。主要技术参数：1、研磨盘尺寸：?φ1720mm×φ740mm×50mm2、游星片参数：?公制M=2Z=212英制DP12?Z=2003、游星片数量：?5片4、研磨直径：?φ680mm5、***小研磨厚度：?0.40mm/φ125mm6、研磨厚度：?30mm7、下研盘转速?0-50rpm8、主电机：?11kW?AC380V?1450rpm变频调速

详情欢迎来工厂看机
