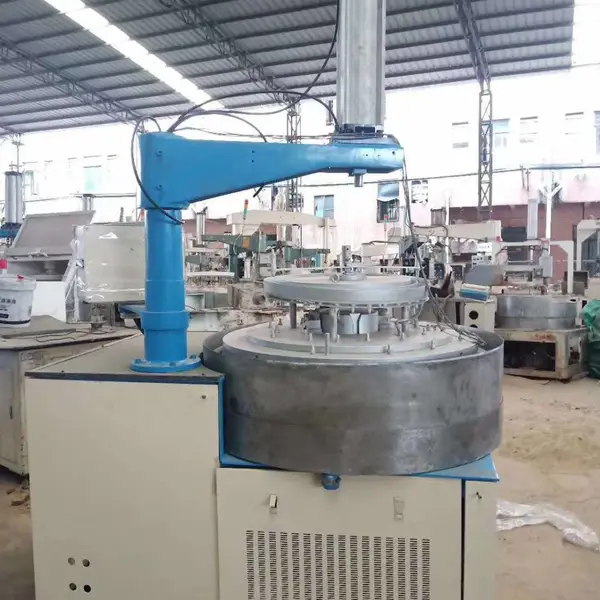

工厂转让8成新 15B赫瑞特双面抛光研磨机

　　产品用途:

　　本机适用于硅片、石英晶片、陶瓷片、砷化钾片及其它硬脆材料的双面精密研磨加工。

　　主要特点：

　　1. 变频器配合异步电机拖动，实现了软启动，软停止，调速稳定，冲击小。

　　2. 采用双电机同步拖动，太阳轮变速范围更广，能适应不同研磨工艺的要求。

　　3. 太阳轮与内齿圈同步抬升，满足了取放工件及调整游轮啮合位置的要求。

　　4. 上下研磨盘采用斜齿轮传动，提高了运转平稳性。

　　5. 采用PLC控制，压力采用电—气比例阀闭环反馈控制，压力等级设定更方便，操作简单易行，工作可靠稳定。

　　6. 本机应用人机界面（PT）采用人机界面终端（NT）显示与PLC控制，一方面显示运行参数，另一方面通过其触摸键调整设定各项工艺参数，主操作由普通键钮完成。

　　7. 造型及内部结构充分考虑了可靠性、实用性、互换性和操作和维修的方便性。

　　主要技术参数：

　　1、研磨盘尺寸： φ1112mm×φ380mm×50mm

　　2、游星片参数： 公制M=2 Z=212

　　英制DP12 Z=200

　　3、游星片数量： 5片

　　4、研磨直径： φ350mm

　　5、最小研磨厚度： 0.40mm/φ125mm

　　6、研磨厚度： 30mm

　　7、下研盘转速 0-50rpm

　　8、主电机： 11kW AC380V 1450rpm变频调速

　　9、副电机： 1.5kW AC380V 1400rpm

　　10、 砂泵参数： 1/4HP 380V

　　11、 气源： 0.5-0.6MPa

　　12、 外形尺寸： 2200mm×1600mm×2700mm

　　13、 质量： 约5600Kg

　　主机精度：

　　1. 下研盘端跳： 0.06mm

　　2. 研磨盘平面度： 0.025mm

　　3. 太阳轮径向跳动： 0.08mm

　　4. 齿圈径向跳动： 0.15mm

　　加工精度（四个修正轮修研后）：

　　1.修正轮修研后平行平面度： ≤0.004mm

　　2.加工件平面平行度： ≤0.0035/φ125mm

　　加工能力：

　　1.单片承片量： 17片/φ75mm 8片/φ100mm 5片/φ125mm

　　2.整盘承片量： 85片/φ75mm 40片/φ100mm 25片/φ125mm

　　什么是研磨行业的平面度、平行度及外表粗糙度

　　平面研磨行业里经常提到几个词，就是工件外表精度相关的专有名词，平面度、平行度及外表粗糙度。他们是什么意义，之间又有什么联络和区别？

　　平行度指两平面或者两直线平行的水平，指一平面相关于另一平面平行的误差。表示面与面之间的平行精度。

　　平面度是指基片具有的宏观凹凸高度相对理想平面的偏向。平面度属于形位误差的外形误差。是权衡各个点在同一个平面精度的指标。

　　而外表粗糙度，是指加工外表具有的较小间距和微小峰谷不平度。它属于微观几何外形误差。外表粗糙度越小，外表越润滑。外表粗糙度的大，对机械零件的运用性能有很大的影响。

　　平面度在平面研磨机工件上应用较多，而双面研磨机主要参考指标除了平面度，还有上下外表平行度。平面抛光机主要用外表粗糙度来权衡外表润滑的水平。平面抛光机停止抛光后的微观润滑水平，有时分也称光亮度或润滑度。

　　这三个外表精度，采用不同机器设备来到达理想精度。普通镜面抛光机用来进步外表粗糙度，能够将工件加工到良好的平面度及平行度。而平面抛光机则能够到达理想的平面度和外表粗糙度。

　　钨钢平面度加工案例：

　　双面研磨加工案例：
