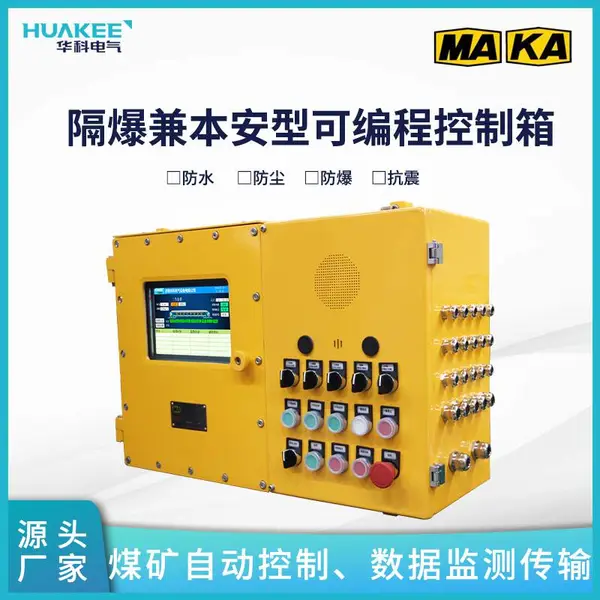

矿用控制箱KXJ1.6/127(B)

系统概述

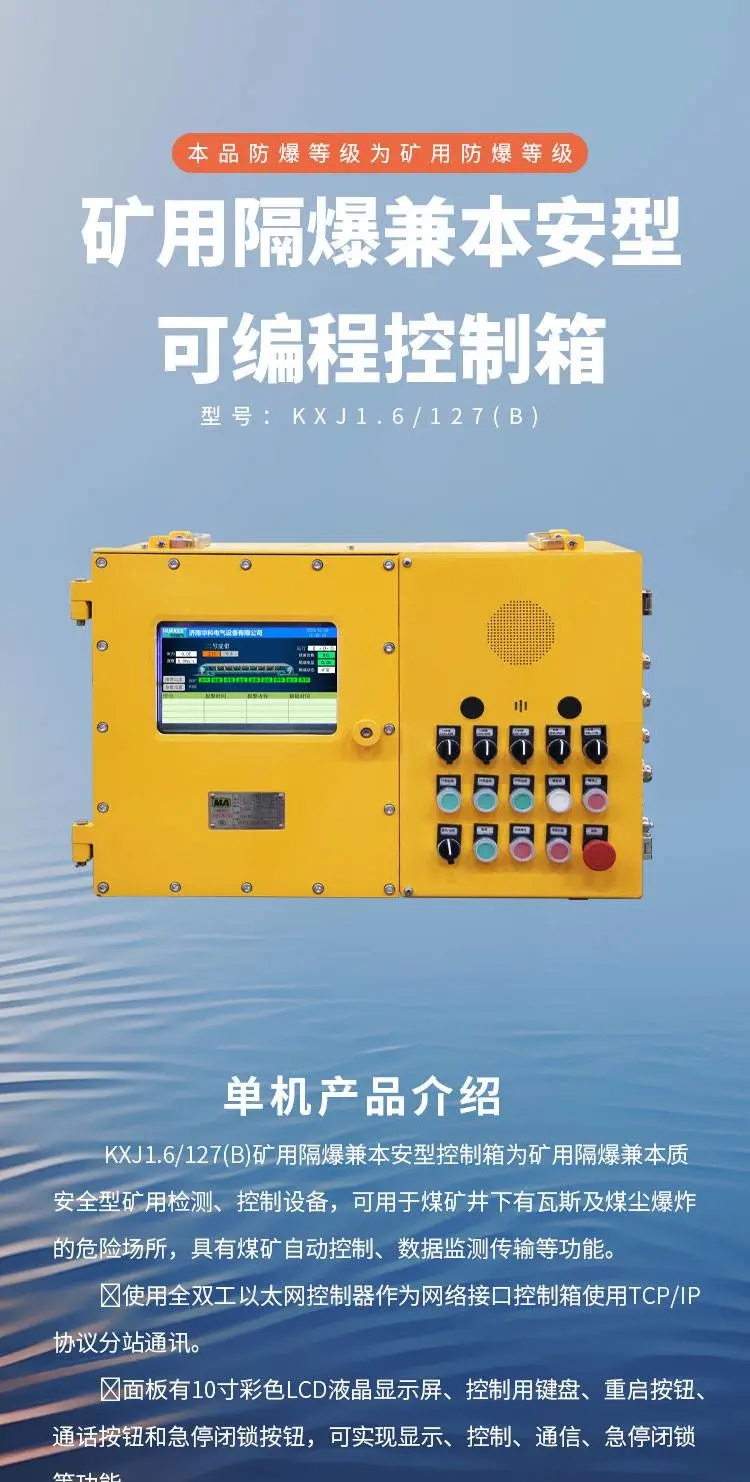

KXJ1.6/127B矿用隔爆兼本安型可编程控制箱为矿用隔爆兼本质安全型矿用检测、控制设备，可用于煤矿井下有瓦斯及煤尘爆炸的危险场所，具有煤矿自动控制、数据监测传输等功能。

系统组成

产品特点

KXT1.6/127(B)矿用隔爆兼本安型可编程控制箱,使用矿用本安型可编程器,所有采集到的数据经运算、处理后放入内存供上位机或主站访间，显示控制箱的运行状态。控制箱也可根据需要发出控制信号。控制箱上位机的通讯使用网络方式，使用全双工以太网控制器作为网络接口控制箱使用TCP/IP协议与上位机通讯，传输速率为10OMbps。

控制箱面板上有12.1寸彩色LCD液晶显示屏、控制用键盘、重启按钮、通话按钮和急停闭锁按钮，可实现显示控制功能，及通信和急停闭锁等功能。

产品功能

1.显示功能:

a)）控制箱具有文字和图形显示功能，能对电机的运行状态进行动态显示。

b）控制箱具有显示各个工作区域的划分显示功能:模块状态显示区、图形显示区、被控设备状态显示区、工作方式选择区、沿线状态图形显示区、沿线状态文字提示区。

c）控制箱具有显示沿线设备的运行状态，具体如下:自动检测并分别显示故障性质、通信电缆故障、设备工作方式(包括集控、就地、检修、点动四种工作模式)、设备运行状况、闭锁位置;

⒉控制功能:

a）控制箱能实现逆煤流起车顺煤流停车，且具备保护闭锁功能;b)控制箱具备预警报信号自检、鉴别功能;

c）控制箱有工作状态、开路、及闭锁等状态显示;

a)）控制箱有设备起/停复用按钮。按下相应设备按钮，应首先发出预警信号，至少延时5S方可发出起车指令，再次按下设备按钮，设备立即停车;

e)控制箱设置紧急停车按钮﹔

3.语音通讯功能:控制箱可与各扩音电话进行单工语音通讯;

产品参数

1.工作电压:AC127V (75%~110%);工作电流:≤1.6A;2.外形尺寸:696mmx411mmx431mm(长x宽x高)﹔

3.重量:约75kg;

4.本安电源输出:2路DC18v输出;2路DC12V输出;电源之间不共地;5.光信号接口数量:2路;

6.扩音通讯:

a）话音信号开启电平动作值:240mv;

f)打点信号频率:750Hz±100Hz;声级:≥95dB(A计权)﹔7.输入口和输出口:

a)20路开关量输入;b)18路开关量输出;

c)1路电流型模拟量（ 4mA~20mA）输入;8.通讯方式: 1路CAN通讯;

9.电池规格:AN AAA800mAh，灌封在独立腔体内部;
