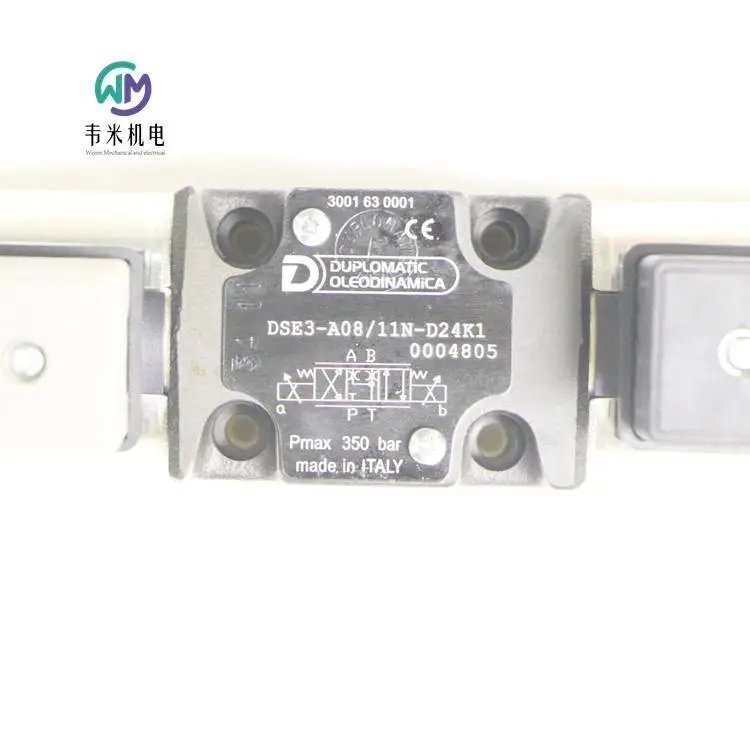

意大利迪普马DUPLOMATIC比例阀DSE3系列DSE3-A08/11N-D24K1；上海韦米机电设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！

销售工程师：董 玄   详情电议

代理经销美国PARKER(派 克)液压元件，德国BOSCH REXROTH(博世-REXROTH)气动液压元件，美国EATON VICKERS(伊顿-威格士)液压元件，意大利ATOS(阿托斯)液压元件，德国HYDAC(贺德克)电子器件，奥地利(B&R)贝加莱驱动模块，美国bently本特利传感器探头，德国西门子数控产品

供应经销德国BOSCH REXROTH(博世-REXROTH)液压元件：柱塞泵A10VSO、电磁阀4WE、溢流阀DBW、节流阀Z2S、叶片泵PV7、压力继电器HED、博世放大器比例阀0811、齿轮泵0510等系列大量备货型号供应;

奥地利贝加莱(B&R)2003系统、2005系统、Automation Panel AP800\AP900\PC\PC APC620、Panel PC、Power Pane、X20系统、X67 IO、变频器、电源模块、附件、紧凑型IO、三相同步电机、伺服驱动器、网络和现场总线模块等工业产品配件大量备货产品供应

德国西门子(siemens)自动化与数控驱动、1FK电机、6SN1145系列电源、6FC5251系列伺服模块、6SN1111系列西门子、6FC5210系列模块等自动化与数控驱动模块大量备货供应

上海韦米机电设备有限公司主营品牌：Airtec爱尔泰克、ASCO、ATOS、 AVENTICS安沃驰、贝加莱（B&R）、Bently本特利、DUPLOMATIC迪普马、REXROTHREXROTH、MOOG穆格、PARKER派克、VICKERS威格士、SIEMENS西门子、、、等

上海韦米机电设备有限公司经营涵盖产品有:

1、气动元件： 气缸和驱动装置、气缸（微型、短行程、型材、锁紧、无杆、标准、波纹管、 导向、旋转型），阀门系统（阀岛、现场总线连接、电磁阀、换向阀、气动阀、 机械阀、电磁阀组、压力调节阀、气动比例阀、止回阀、节流阀、单向阀、安全 阀、溢流阀），气源处理单元（喷雾润滑器（油雾器）、过滤器、调压阀、过滤器 调压阀、分气块、换向阀、压力表）、传感器（接近传感器、磁接近开关、位移 传感器、压力传感器、压力开关）；气动连接件（快接插头、空气软管、气动接 头、电磁阀插头）；

2、工业液压元件： 液压泵（轴向柱塞泵、径向柱塞泵、外啮合齿轮泵、内啮合齿轮泵、叶 片泵），马达（轴向柱塞马达、外啮合齿轮马达），开/关阀（单向阀、电磁阀、 换向阀、溢流阀、减压阀、流量控制阀、二通插装阀），高频响比例伺服阀 （比 例方向阀、比例溢流阀、比例流量阀、高频响应阀、方向伺服阀、比例插装阀、 压力补偿器），电子元件（比例阀放大器、液压泵放大器、控制轴放大器、比例 阀七芯插头、传感器插头、电磁阀插头），传感器和信号发生器（压力传感器、 电子压力开关、压力继电器、摆角传感器、压力表）；蓄能器（液压蓄能器、隔 膜式蓄能器、皮囊式蓄能器），过滤器（油路过滤器、过滤器滤芯）；

3、工控自动化： 自动化控制：触摸屏、CPU 模块、I/O 模块、接口模块、电源模块、温度测 量模块、计数功能模块、端子排、伺服驱动器、插入式模块、逆变模块、伺服电 机等；监测保护系统：探头、前置器、变送器、延伸电缆、速度传感器、壳体膨

胀传感器、趋近式探头外壳组件、校验仪、框架模块、电源模块、接口模块、 键相位模块、继电器模块、速度监测模块、温度监测模块等；

4、组装技术： 滚珠导轨导向系统（滑块、导轨、滚珠、丝杠），输送系统（输送机、挡停 器、分离器、阻尼器、摇杆），手工生产系统（卡装式容器、旋转升降装置），识 别系统（通信模块、天线、传感器、移动数据载体）

产品简介：

关于迪普马

   意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快捷的售货服务，从而使迪普马成为了意大利品牌。

   意大利迪普马公司开发的所有泵和阀标准（***4401、DIN、SAE等），与其他液压品牌有着良好的互换性；而且还能在严酷的环境要求。其极限温度产品（使用温度低达-40C，高温达到150C），更是在环境要求严格的太阳能和风能领域进行了应用。

迪普马DUPLOMATIC比例方向阀DSE3

-直动式比例方向阀 DSE3，油口符合 *** 4401(CETOP RP 121H)标准。

-该阀可用于液压执行机构的方向和速度控制。

-该阀开度和流量调节，与电磁铁电流输入成比例。

-该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。

-还可提供手柄式手动应急操作。

技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

大工作压力：

油口 P - A - B  350bar

油口 T  210bar

公称流量（P-T压差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min

滞环 (PWM 200 Hz) % Q max <6%

重复精度 % Q max <± 1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围   10 ÷ 400cSt

油液允许的高污染度 根据*** 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量：

单电磁铁阀  1,6kg

双电磁铁阀  2,0kg

液压油

使用符合*** 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用

其他油液，例如HFA、HFB、HFC，请咨询我们。 当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上。

根据安装空间，可作360°旋转。

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。

阶跃响应参考信号  0→***  ***→0

阶跃响应时间ms

DSE3-A*  50

DSE3-C*  40

安装

在不影响正确操作的条件下，DSE3阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

手动应急操作

标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。

有四种不同的形式手动应急操作可供选择：

-CM型，带手动应急保护罩。

-CS型， 带有配M4螺钉的金属环螺母，以及可进行持续机械操作的锁紧螺母。

-CH型，手柄式手动应急操作。

-CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。

电气控制单元

DSE3 - * * SA (SB)

EDC-112  24V DC电磁铁  插头式

EDC-142  12V DC电磁铁  插头式

EDM-M112  24V DC电磁铁 DIN EN 50022导轨式

EDM-M142  12V DC电磁铁  DIN EN 50022导轨式

UEIK-11  24V DC电磁铁  欧洲卡式

DSE3 - A* DSE3 - C*

EDM-M212  24V DC电磁铁  DIN EN 50022导轨式

EDM-M242  12V DC电磁铁  DIN EN 50022导轨式

UEIK-21  24V DC电磁铁  欧洲卡式

安装板

型号 PMMD-AI3G 底部油口

型号 PMMD-AL3G 侧面油口

P, T, A, B油口螺纹： 3/8” BSP

主营型号：

迪普马DUPLOMATIC比例阀DSE3

DSE3-C01/11N-D24K1

DSE3-C01SA/11N-D24K1

DSE3-C01SB/11N-D24K1

DSE3-C01/11V-D24K1

DSE3-C01SA/11V-D24K1

DSE3-C01SB/11V-D24K1

DSE3-C01/11N-D12K1

DSE3-C01SA/11N-D12K1

DSE3-C01SB/11N-D12K1

DSE3-C01/11V-D12K1

DSE3-C01SA/11V-D12K1

DSE3-C01SB/11V-D12K1

DSE3-C01/11N-D24K7

DSE3-C01SA/11N-D24K7

DSE3-C01SB/11N-D24K7

DSE3-C01/11V-D24K7

DSE3-C01SA/11V-D24K7

DSE3-C01SB/11V-D24K7

DSE3-C01/11N-D12K7

DSE3-C01SA/11N-D12K7

DSE3-C01SB/11N-D12K7

DSE3-C01/11V-D12K7

DSE3-C01SA/11V-D12K7

DSE3-C01SB/11V-D12K7

DSE3-C04/11N-D24K1

DSE3-C04SA/11N-D24K1

DSE3-C04SB/11N-D24K1

DSE3-C04/11V-D24K1

DSE3-C04SA/11V-D24K1

DSE3-C04SB/11V-D24K1

DSE3-C04/11N-D12K1

DSE3-C04SA/11N-D12K1

DSE3-C04SB/11N-D12K1

DSE3-C04/11V-D12K1

DSE3-C04SA/11V-D12K1

DSE3-C04SB/11V-D12K1

DSE3-C04/11N-D24K7

DSE3-C04SA/11N-D24K7

DSE3-C04SB/11N-D24K7

DSE3-C04/11V-D24K7

DSE3-C04SA/11V-D24K7

DSE3-C04SB/11V-D24K7

DSE3-C04/11N-D12K7

DSE3-C04SA/11N-D12K7

DSE3-C04SB/11N-D12K7

DSE3-C04/11V-D12K7

DSE3-C04SA/11V-D12K7

DSE3-C04SB/11V-D12K7

DSE3-A04/11N-D24K1

DSE3-A04SA/11N-D24K1

DSE3-A04SB/11N-D24K1

DSE3-A04/11V-D24K1

DSE3-A04SA/11V-D24K1

DSE3-A04SB/11V-D24K1

DSE3-A04/11N-D12K1

DSE3-A04SA/11N-D12K1

DSE3-A04SB/11N-D12K1

DSE3-A04/11V-D12K1

DSE3-A04SA/11V-D12K1

DSE3-A04SB/11V-D12K1

DSE3-A04/11N-D24K7

DSE3-A04SA/11N-D24K7

DSE3-A04SB/11N-D24K7

DSE3-A04/11V-D24K7

DSE3-A04SA/11V-D24K7

DSE3-A04SB/11V-D24K7

DSE3-A04/11N-D12K7

DSE3-A04SA/11N-D12K7

DSE3-A04SB/11N-D12K7

DSE3-A04/11V-D12K7

DSE3-A04SA/11V-D12K7

DSE3-A04SB/11V-D12K7

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3-C08SB/11N-D24K1

DSE3-C08/11V-D24K1

DSE3-C08SA/11V-D24K1

DSE3-C08SB/11V-D24K1

DSE3-C08/11N-D12K1

DSE3-C08SA/11N-D12K1

DSE3-C08SB/11N-D12K1

DSE3-C08/11V-D12K1

DSE3-C08SA/11V-D12K1

DSE3-C08SB/11V-D12K1

DSE3-C08/11N-D24K7

DSE3-C08SA/11N-D24K7

DSE3-C08SB/11N-D24K7

DSE3-C08/11V-D24K7

DSE3-C08SA/11V-D24K7

DSE3-C08SB/11V-D24K7

DSE3-C08/11N-D12K7

DSE3-C08SA/11N-D12K7

DSE3-C08SB/11N-D12K7

DSE3-C08/11V-D12K7

DSE3-C08SA/11V-D12K7

DSE3-C08SB/11V-D12K7

DSE3-A08/11N-D24K1

DSE3-A08SA/11N-D24K1

DSE3-A08SB/11N-D24K1

DSE3-A08/11V-D24K1

DSE3-A08SA/11V-D24K1

DSE3-A08SB/11V-D24K1

DSE3-A08/11N-D12K1

DSE3-A08SA/11N-D12K1

DSE3-A08SB/11N-D12K1

DSE3-A08/11V-D12K1

DSE3-A08SA/11V-D12K1

DSE3-A08SB/11V-D12K1

DSE3-A08/11N-D24K7

DSE3-A08SA/11N-D24K7

DSE3-A08SB/11N-D24K7

DSE3-A08/11V-D24K7

DSE3-A08SA/11V-D24K7

DSE3-A08SB/11V-D24K7

DSE3-A08/11N-D12K7

DSE3-A08SA/11N-D12K7

DSE3-A08SB/11N-D12K7

DSE3-A08/11V-D12K7

DSE3-A08SA/11V-D12K7

DSE3-A08SB/11V-D12K7

DSE3-C16/11N-D24K1

DSE3-C16SA/11N-D24K1

DSE3-C16SB/11N-D24K1

DSE3-C16/11V-D24K1

DSE3-C16SA/11V-D24K1

DSE3-C16SB/11V-D24K1

DSE3-C16/11N-D12K1

DSE3-C16SA/11N-D12K1

DSE3-C16SB/11N-D12K1

DSE3-C16/11V-D12K1

DSE3-C16SA/11V-D12K1

DSE3-C16SB/11V-D12K1

DSE3-C16/11N-D24K7

DSE3-C16SA/11N-D24K7

DSE3-C16SB/11N-D24K7

DSE3-C16/11V-D24K7

DSE3-C16SA/11V-D24K7

DSE3-C16SB/11V-D24K7

DSE3-C16/11N-D12K7

DSE3-C16SA/11N-D12K7

DSE3-C16SB/11N-D12K7

DSE3-C16/11V-D12K7

DSE3-C16SA/11V-D12K7

DSE3-C16SB/11V-D12K7

DSE3-A16/11N-D24K1

DSE3-A16SA/11N-D24K1

DSE3-A16SB/11N-D24K1

DSE3-A16/11V-D24K1

DSE3-A16SA/11V-D24K1

DSE3-A16SB/11V-D24K1

DSE3-A16/11N-D12K1

DSE3-A16SA/11N-D12K1

DSE3-A16SB/11N-D12K1

DSE3-A16/11V-D12K1

DSE3-A16SA/11V-D12K1

DSE3-A16SB/11V-D12K1

DSE3-A16/11N-D24K7

DSE3-A16SA/11N-D24K7

DSE3-A16SB/11N-D24K7

DSE3-A16/11V-D24K7

DSE3-A16SA/11V-D24K7

DSE3-A16SB/11V-D24K7

DSE3-A16/11N-D12K7

DSE3-A16SA/11N-D12K7

DSE3-A16SB/11N-D12K7

DSE3-A16/11V-D12K7

DSE3-A16SA/11V-D12K7

DSE3-A16SB/11V-D12K7

DSE3-C26/11N-D24K1

DSE3-C26SA/11N-D24K1

DSE3-C26SB/11N-D24K1

DSE3-C26/11V-D24K1

DSE3-C26SA/11V-D24K1

DSE3-C26SB/11V-D24K1

DSE3-C26/11N-D12K1

DSE3-C26SA/11N-D12K1

DSE3-C26SB/11N-D12K1

DSE3-C26/11V-D12K1

DSE3-C26SA/11V-D12K1

DSE3-C26SB/11V-D12K1

DSE3-C26/11N-D24K7

DSE3-C26SA/11N-D24K7

DSE3-C26SB/11N-D24K7

DSE3-C26/11V-D24K7

DSE3-C26SA/11V-D24K7

DSE3-C26SB/11V-D24K7

DSE3-C26/11N-D12K7

DSE3-C26SA/11N-D12K7

DSE3-C26SB/11N-D12K7

DSE3-C26/11V-D12K7

DSE3-C26SA/11V-D12K7

DSE3-C26SB/11V-D12K7

DSE3-A26/11N-D24K1

DSE3-A26SA/11N-D24K1

DSE3-A26SB/11N-D24K1

DSE3-A26/11V-D24K1

DSE3-A26SA/11V-D24K1

DSE3-A26SB/11V-D24K1

DSE3-A26/11N-D12K1

DSE3-A26SA/11N-D12K1

DSE3-A26SB/11N-D12K1

DSE3-A26/11V-D12K1

DSE3-A26SA/11V-D12K1

DSE3-A26SB/11V-D12K1

DSE3-A26/11N-D24K7

DSE3-A26SA/11N-D24K7

DSE3-A26SB/11N-D24K7

DSE3-A26/11V-D24K7

DSE3-A26SA/11V-D24K7

DSE3-A26SB/11V-D24K7

DSE3-A26/11N-D12K7

DSE3-A26SA/11N-D12K7

DSE3-A26SB/11N-D12K7

DSE3-A26/11V-D12K7

DSE3-A26SA/11V-D12K7

DSE3-A26SB/11V-D12K7

公示： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！ 给您带来不便敬请谅解。
