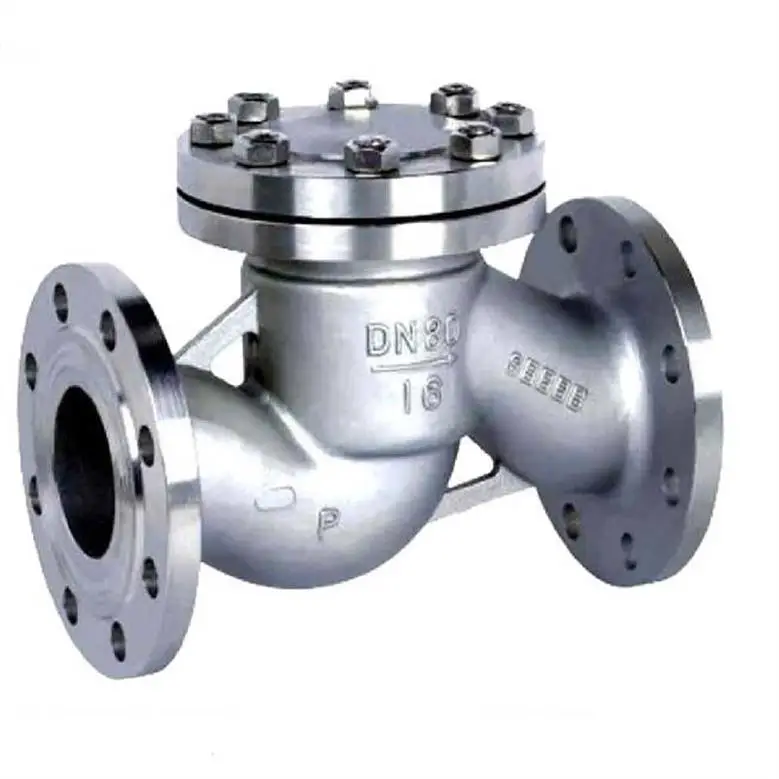

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 H41H升降式止回阀产品说明

为实现上述目的，本实用新型的技术方案是包括有阀体、阀瓣和阀盖，所述的阀体内设置有进口阀腔和出口阀腔，该进口阀腔和出口阀腔之间设置有阀座，阀座内设置有与进口阀腔和出口阀腔的阀座通道，所述阀体内设置有与阀座相互配合的阀瓣，所述的阀瓣的上端固定设置有纵向的阀杆，所述的阀盖内侧设置有与阀杆的上端纵向滑移适配的导套，还包括开启压力调节机构，所述的阀盖和阀体的一端相互铰接，阀盖和阀体的另一端设置有快速启闭机构，所述的快速启闭机构包括有设置于阀盖侧壁上的挂钩以及固定于阀体上端侧壁上的锁定座，该锁定座上铰接设置有手柄，所述的手柄相对于其在锁定座的铰接点的边侧铰接设置有挂钩扣，所述的挂钩扣与挂钩挂接固定联接配合，所述的开启压力调节机构包括预紧力调节弹簧和下弹簧座，所述的下弹簧座的下端一体设置有螺杆轴，所述的阀杆的上端面上开设有与螺杆轴螺纹连接的螺纹盲孔，所述的预紧力调节弹簧设置于导套内，且该预紧力调节弹簧的两端分别作用抵接于阀盖和下弹簧座上。

通过本设置，在需要对阀瓣的开启压力进行调节时，只需要打开快速启闭机构，然后将阀盖打开，并通过转动下弹簧座的螺杆轴，就可以改变下弹簧座与阀杆的相对固定位置，从而使得预紧力弹簧的伸缩长度进行调节，由此就非常方便地实现对阀瓣的开启压力的调节。

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 H41H升降式止回阀产品特点

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀

一种升降式止回阀，包括有阀体、阀瓣和阀盖，所述的阀体内设置有进口阀腔和出口阀腔，该进口阀腔和出口阀腔之间设置有阀座，阀座内设置有与进口阀腔和出口阀腔的阀座通道，所述阀体内设置有与阀座相互配合的阀瓣，所述的阀瓣的上端固定设置有纵向的阀杆，所述的阀盖内侧设置有与阀杆的上端纵向滑移适配的导套，其特征在于:还包括开启压力调节机构，所述的阀盖和阀体的一端相互铰接，阀盖和阀体的另一端设置有快速启闭机构，所述的快速启闭机构包括有设置于阀盖侧壁上的挂钩以及固定于阀体上端侧壁上的锁定座，该锁定座上铰接设置有手柄，所述的手柄相对于其在锁定座的铰接点的边侧铰接设置有挂钩扣，所述的挂钩扣与挂钩挂接固定联接配合，所述的开启压力调节机构包括预紧力调节弹簧和下弹簧座，所述的下弹簧座的下端一体设置有螺杆轴，所述的阀杆的上端面上开设有与螺杆轴螺纹连接的螺纹盲孔，所述的预紧力调节弹簧设置于导套内，且该预紧力调节弹簧的两端分别作用抵接于阀盖和下弹簧座上。止回阀，也叫 逆止阀，止逆阀，单向阀，防止倒流阀止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

止回阀这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

二、H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 止回阀选型：

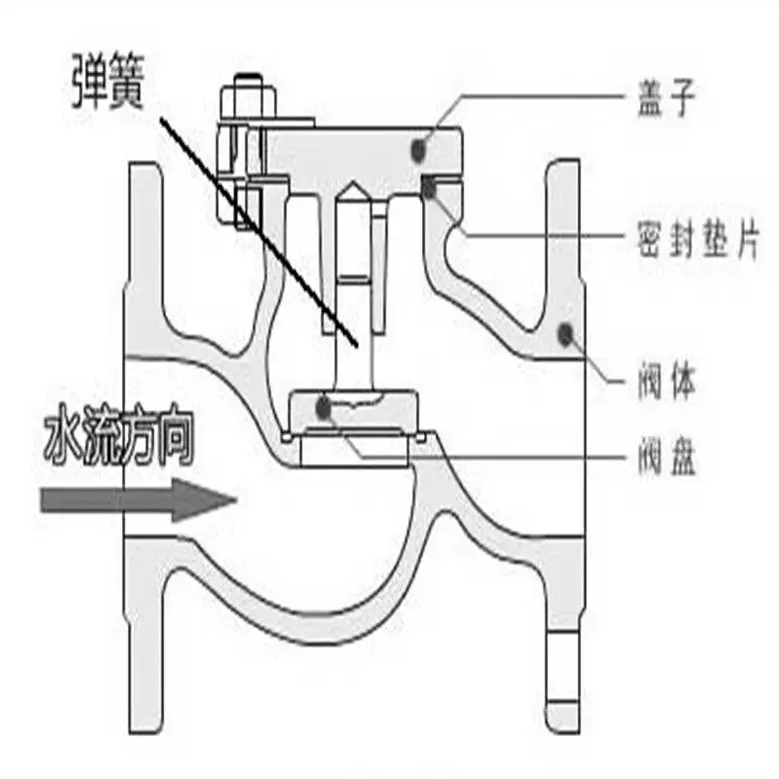

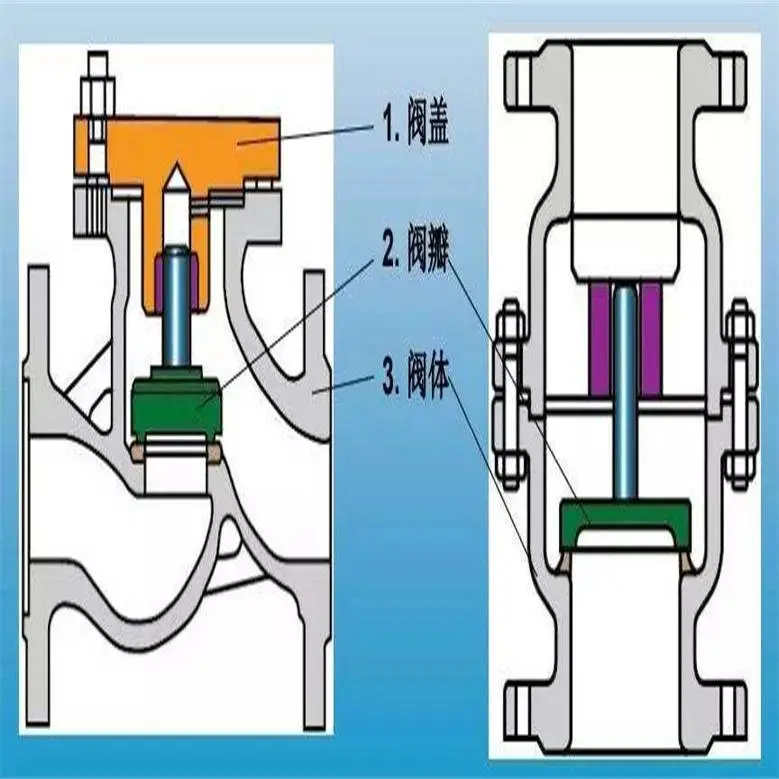

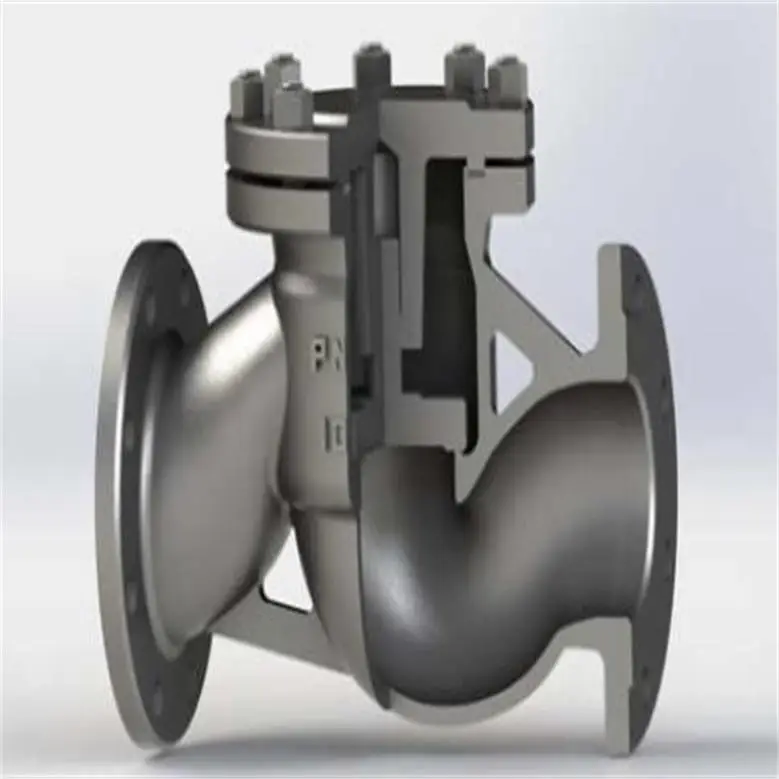

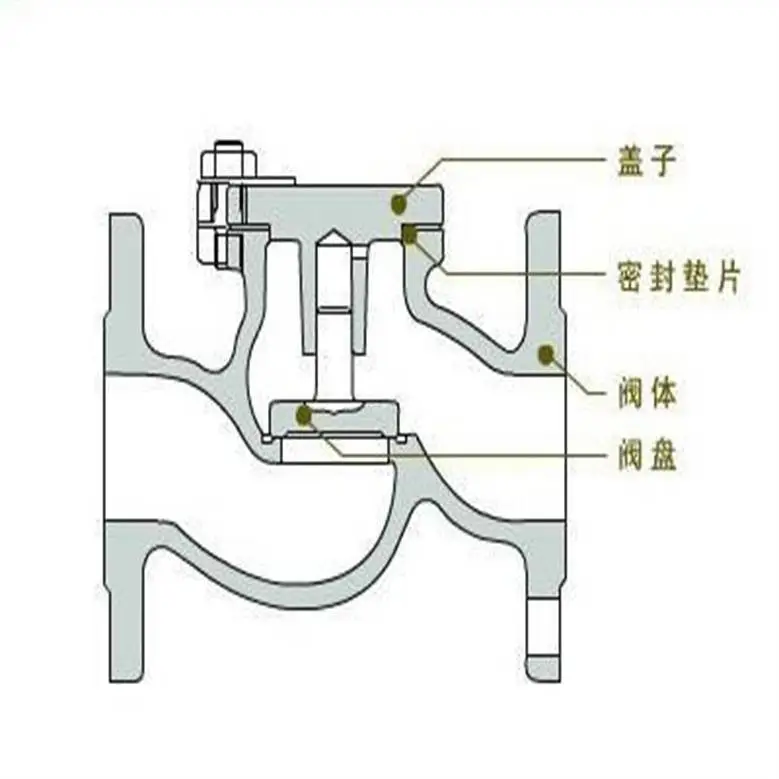

三、H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 止回阀结构

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀

H41H升降式止回阀产品性能参数：

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀

 H41H升降式止回阀产品主要零件材料：

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀

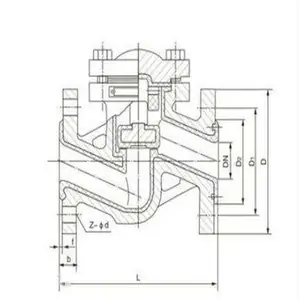

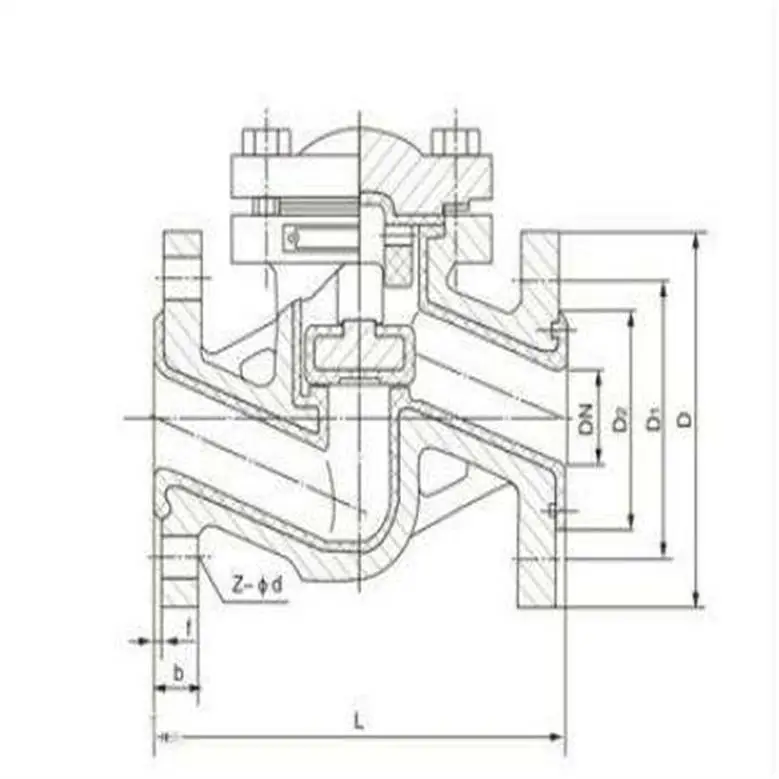

H41H升降式止回阀外形尺寸

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀

一种升降式止回阀，其特征在于:所述的阀瓣的下端面设置有内凹的弧形面，且该阀瓣的下端部相对于该弧形面的外侧边沿设置有与阀座构成密封配合的密封副。本实用新型公开了一种升降式止回阀,阀体的顶部设置有阀盖,阀盖的中心处设置有吊耳,双头螺柱的两端分别贯穿阀体,阀盖并与螺帽螺纹连接,阀体的内部设置有阀瓣,阀瓣的顶部安装有阀瓣压盖,阀瓣压盖的一侧设置有弹簧,弹簧的一端与阀瓣压盖固定连接,阀体与阀盖的连接处还设置有垫圈;
本升降式止回阀,工作强度高,工作介质的传输更加有效,通过吊耳代替原有的吊环螺丝,减少制造成本,利用阀瓣压盖代替原有的铜套结构,提高加工精度,使得阀门设备便于拆卸,易于维护,工作寿命***增长,弹簧既可以约束阀瓣的位移范围,还可以避免阀瓣卡死,从阀门内部提高结构合理程度,令整体设备工作更加稳定.

一、H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 止回阀选用方法：

　　1）、止回阀(aetv One-way valve)：一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

　　2）、对于DN50mm以下的低压止回阀(aetv One-way valve)：，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。

　　3）、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，但受温度和压力限制，一般使用在低压常温管道上。

　　4）、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 止回阀安装时需要注意以下事项：

■安装位置：

（3）H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 止回阀常见的故障及维修方法：

　　二、H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 止回阀的施工、安装要点：

　　1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。

　　3）、在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀

H41H升降式止回阀安装维护

1、升降式止回阀在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。

2、安装时注意升降式止回阀中介质流动的方向应与阀体所票箭头方向一致。

3、升降式垂直瓣止回阀应安装在升降式止回阀的垂直管道上。

4、升降式水平瓣止回阀应安装在升降式止回阀的水平管道上。

H41H-16RL 316L不锈钢水平安装卧式升降式止回阀 订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
