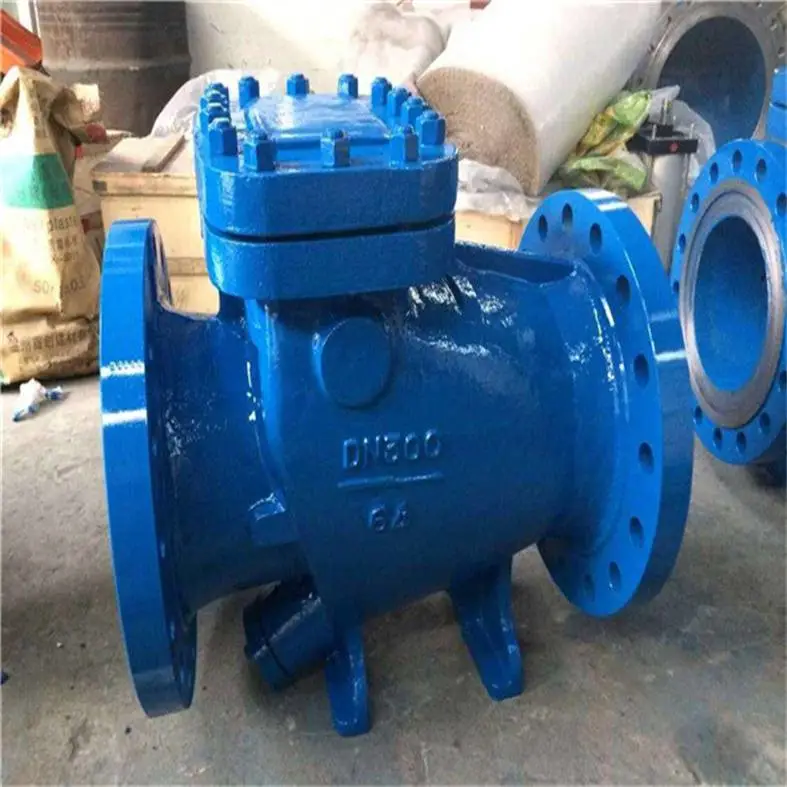

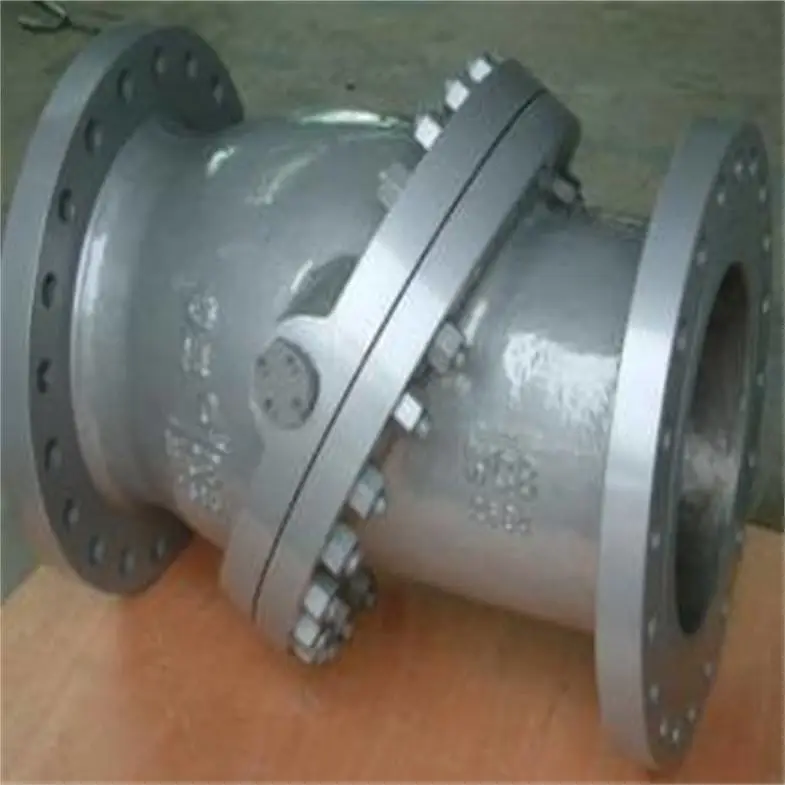

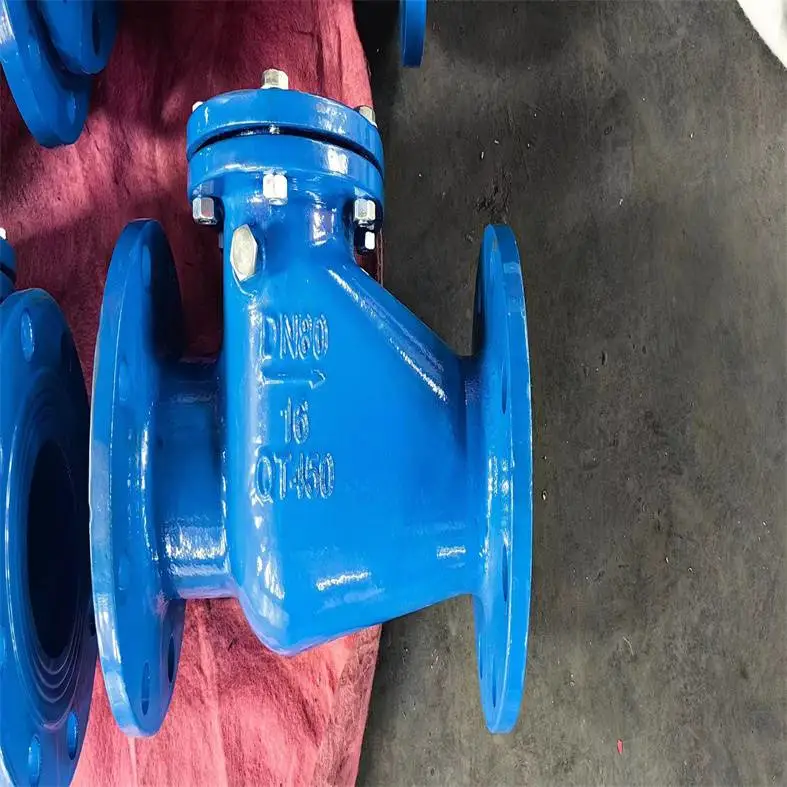

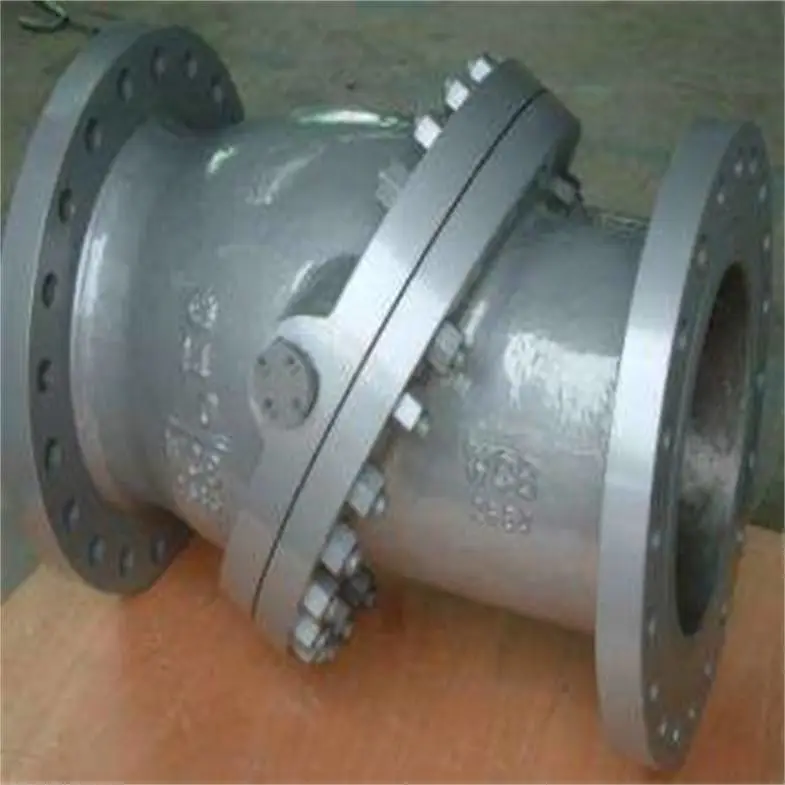

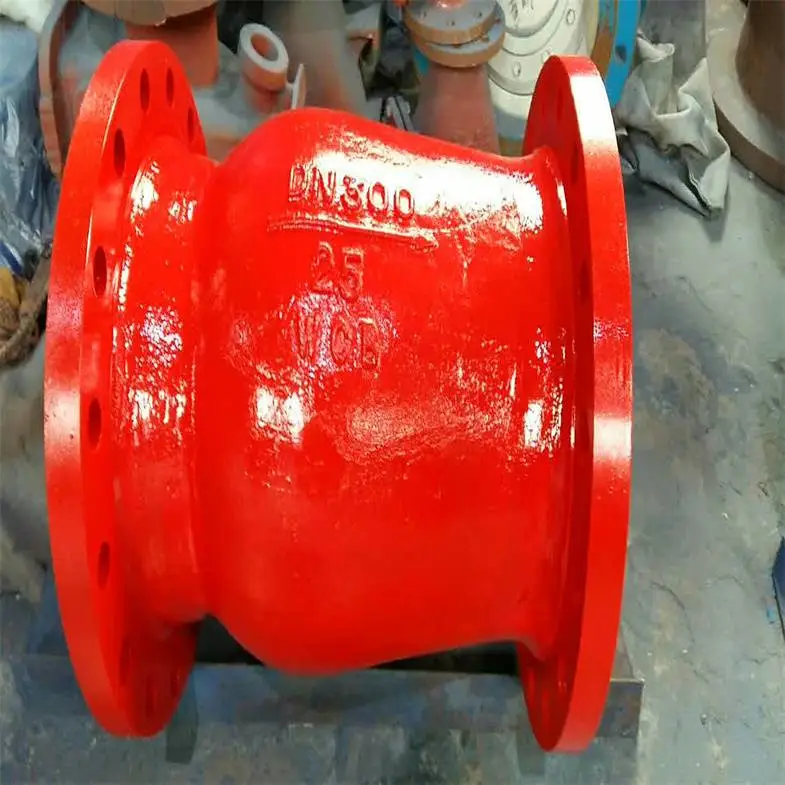

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀 PXH44H斜盘式无撞击止回阀产品说明

是将我公司多年的阀门生产技术结合*产品设计开发的一种新型止回阀，其主要优点是克服旋启式止回阀、升降式上回阀在工况下产生的撞击、水击现象，实现无撞击操作。斜盘式止回阀有一种圆盘式的关闭件，阀瓣绕摇杆轴旋转，并与阀座面偏置。阀瓣转下与阀座密合时关闭，开启时阀瓣从阀座上升起。由于整个阀瓣的重心移动轨迹只在全开与关闭位置之间，行程很短，所以斜盘止回阀的关闭很快。斜盘式止回阀的阀瓣是安装在阀轴上的碟状斜盘，阀座为***的浮动、弹性金属硬密封阀座，从而***阀座能与阀瓣自动调节对位。止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀。在石油化工装置中使用多的是旋启式和升降式止回阀两种类型。旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋***动，因阀内通道呈流线型，流阻比升降式止回阀小。升降式止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，阀体形状与截止阀一样，因此它的流阻较大。旋启式和升降式止回阀在关闭时均存在撞击现象，主要是由于阀门关闭时，在介质倒流之前，阀门的阀瓣没有到达关闭位置而造成撞击；当阀门开启时，由于阀瓣的行程过长、摆幅过大，也会造成撞击阀体。

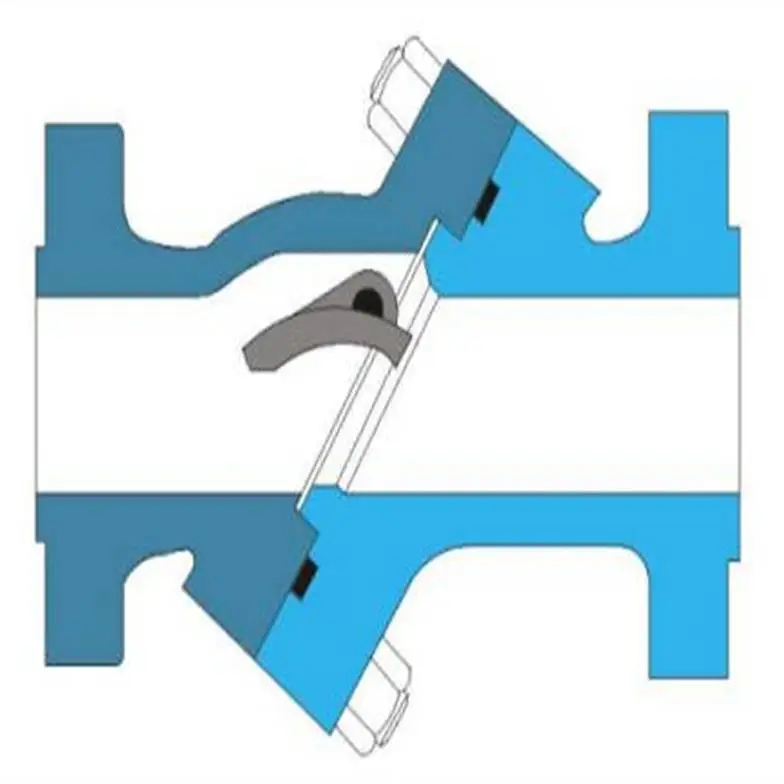

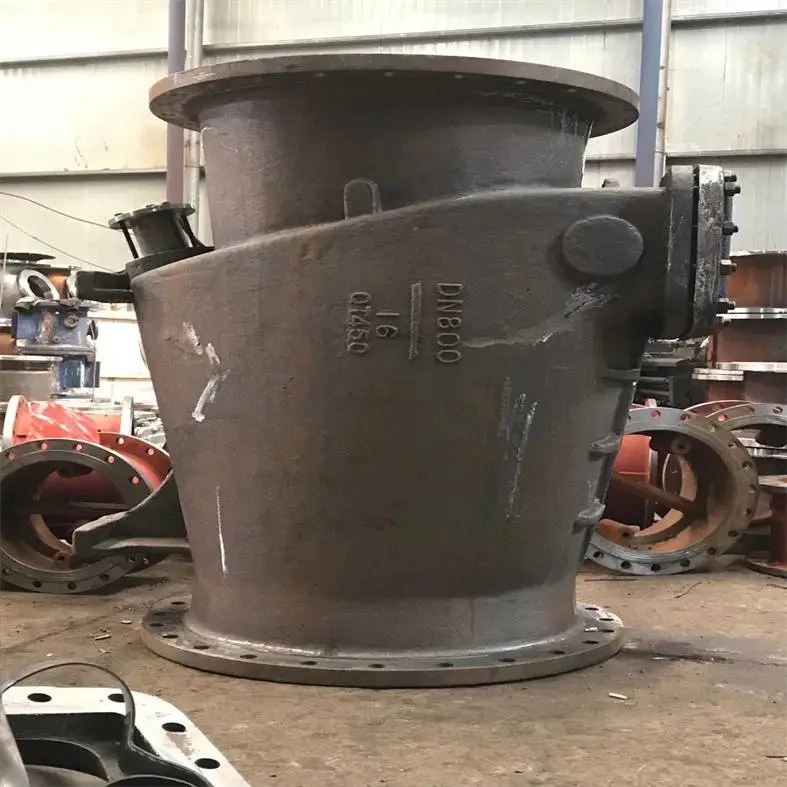

实用新型内容本实用新型所要解决的技术问题是要提供一种无撞击的斜盘式无撞击止回阀。为了解决以上的技术问题，本实用新型提供了一种斜盘式无撞击止回阀，主、副阀体在斜面螺接并夹紧固定阀座，斜盘安装于阀杆上，且斜盘的重心位置与阀杆旋转中心竖直线偏离一定的距离，阀杆两端用螺塞固定于主、副阀体。阀座上下设置有主、副阀体的密封垫片，使介质不向外泄露。所述阀座的密封面为锥面。所述斜盘的密封面为球面。球面与锥面的配合对密封面的磨损具有补偿功能。所述阀杆的两端设有密封垫片来实现密封。所述阀杆上套有调整斜盘轴向间隙的定位轴套。本实用新型主阀体球面内腔设有斜盘钟摆式运动的空间。主阀体和副阀体均为全通径设计，当本实用新型处于全开启位置时，流体通道呈流线型，流阻小，具有节能效果。
斜盘的重心位置与阀杆旋转中心竖直线偏离一定的距离，并且重心处于有利于斜盘关闭的一侦牝由此可以***斜盘在没有介质的作用下也能依靠自身的重力与阀座逐步接触，达到无撞击、无噪音工作。斜盘密封面为球面，阀座密封面为锥面，球面与锥面的配合对密封面的磨损具有补偿功能。同时斜盘密封面和阀座、密封面均进行特殊硬化处理，大大提高了斜盘式无撞击止回阀的使用寿命和密封性能。斜盘安装在阀杆上并绕阀杆作钟摆式运动，由于开关行程短，开关迅速、灵敏。本实用新型的*功效在于
I)主阀体和副阀体均为全通径设计，当本实用新型处于全开启位置时，流体通道呈流线型，流阻小，具有节能效果；
2)斜盘的重心位置与阀杆旋转中心竖直线偏离一定的距离，并且重心处于有利于斜盘关闭的一侧，使斜盘在没有介质的作用下也能依靠自身的重力与阀座逐步接触，达到无撞击、无噪音工作；
3)斜盘密封面为球面，阀座密封面为锥面,球面与锥面的配合对密封面的磨损具有补偿功能。

（二）、PXH44H-16C城市给排水斜盘式旋启无撞击止回阀止回阀的选用原则

二、PXH44H-16C城市给排水斜盘式旋启无撞击止回阀止回阀执行标准：

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀标准与规范

三、PXH44H-16C城市给排水斜盘式旋启无撞击止回阀止回阀技术参数：

四、PXH44H-16C城市给排水斜盘式旋启无撞击止回阀止回阀工作原理：

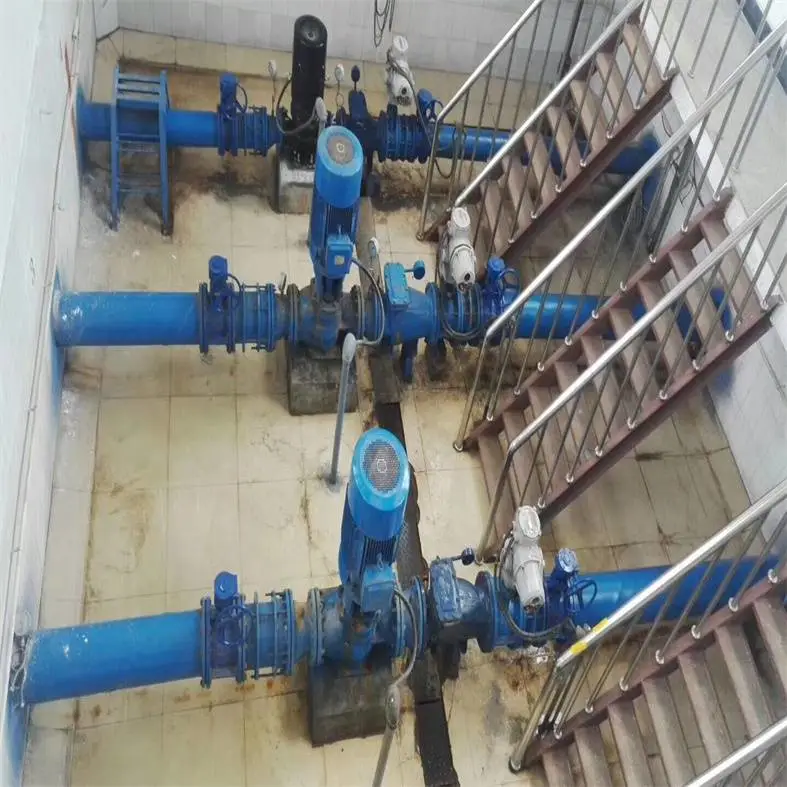

止回阀开启是指依靠介质正向流动打开阀瓣，同样的道理介质倒流推动阀瓣而关闭，止回阀还称之为逆止阀、单向阀、逆流阀、和背压阀等。多属于自动阀门，主要功能是用来防止介质倒流，防止泵及驱动电动机反转和容器介质的泄放使用。同时还用于压力可能升至超过系统压的辅助系统中作为安全保护。

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀

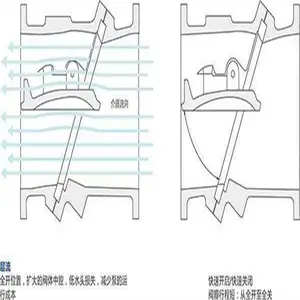

PXH44H斜盘式无撞击止回阀工作原理：

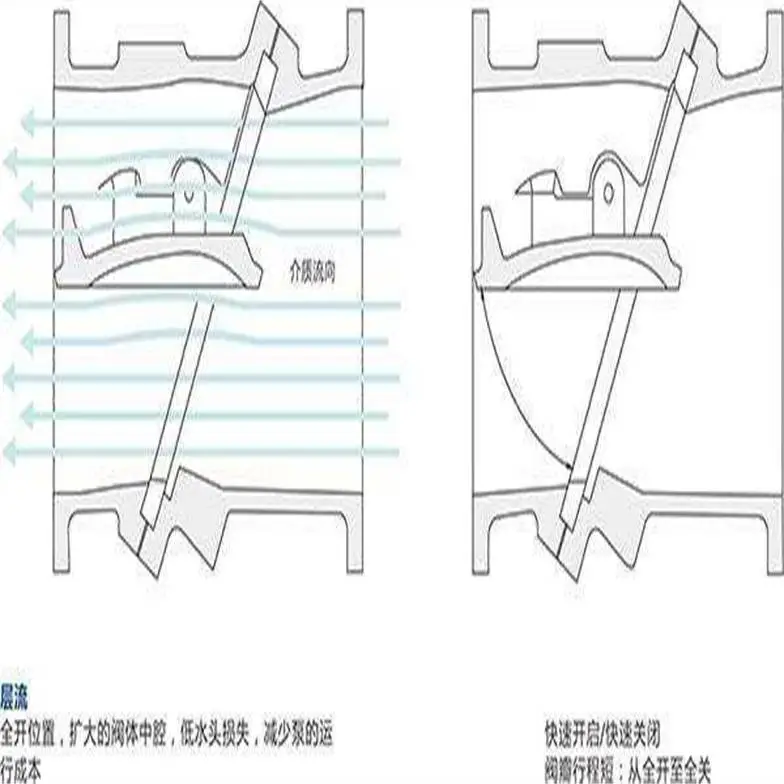

  斜盘式止回阀的阀座密封是斜圆锥体的一部分，阀座与阀瓣间形成的密封线为近似椭圆形曲线，该曲线所在平面与阀门流道中心线的夹角为60°；近似椭圆密封线的长轴中心与锥体轴线形成一个角度偏心，即阀座密封面所在圆锥体的轴线和阀体流道中心线之间形成***个偏心夹角为15°-20°；阀瓣旋转轴的轴线相对于圆锥体的轴线形成一偏心量，且相对于密封线所在平面也处于偏心位置，形成一偏心量。当介质的压力达到其工作压力时，阀瓣就开启，当介质的压力降低后，蝶状斜盘阀瓣就自动关闭。因该阀瓣与金属阀座具有三偏心蝶阀的特征，这种结构使得阀瓣能够进行钟摆式运动。圆盘斜角形阀座和漏斗形阀瓣结合和分离期间都不会出现摩擦或滑动接触。在关闭时它能迅速地在无须借助外力的情况下，与阀座几乎无冲击。无碰撞而实现密封。同时它具有大流量小流阻的特性。

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀特点：
1、止回阀的撞击现象，是由于在流体倒流之前，阀门的阀瓣没有到达关闭位置造成的。斜盘式止回阀能够迅速关闭是由于阀瓣的运行距离很短，因此能够迅速到达阀座位置，从而大限度减小撞击现象。
2、斜盘式止回阀适用于防止水平或垂直管路上的流体倒流。在垂直管路，或水平到垂直之间的任何倾斜角度的管路上，这些止回阀仅适用于介质流向朝上的管路。
3、斜盘式止回阀自动运作。其在流体流速压力下开启，在重力作用下关闭。阀座密封负载和紧密性与反压力相关。如果流速压力不足以将阀门支撑在敞开的、稳定的位置，则阀瓣和其他活动部件将会持续振动。为了避免出现运动部件的过早磨损、噪声或振动运行，就要根据流体状态选择止回阀的通径。

一、PXH44H-16C城市给排水斜盘式旋启无撞击止回阀斜盘式止回阀特点：
   双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。
   微弹性金属阀座，密封性能好。
   蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。
   斜盘式结构使流体通道呈流线型，流阻小，有节能效果。
   止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

二、PXH44H-16C城市给排水斜盘式旋启无撞击止回阀优点：
    适用于轴向流的圆柱形阀体设计 - 消除了碎片积聚区域，增加了容量。
   可更换阀座圈 - 适用材料更多，阀座表面维修更容易
    使用弹性顶座的双向密封实现紧密切断
   非撞击设计 - 液动力阀盘设计可以实现快速操作，而不会出现弹簧断裂
   可调整的阀体可以止动以实现全行程和正闭包，而不会造成损坏
   防磨损材料的铰针可以使用
   可配置外部操作器、练习杆和限位开关
   整体式升降柄使维护更简单

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀设计规范

产品设计按：ASME B16.34
结构长度按：ASME B16.10
法兰尺寸按：ASME B16.5 GB HG SH
检验和试验按：API 598
压力等级：Class 150、300、600 PN 2.0 、5.0、10.0 MPa

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀结构特点

双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。
微弹性金属阀座，密封性能好。
蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。
斜盘式结构使流体通道呈流线型，流阻小，有节能效果。

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀主要零件材料

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀主要性能特点比较

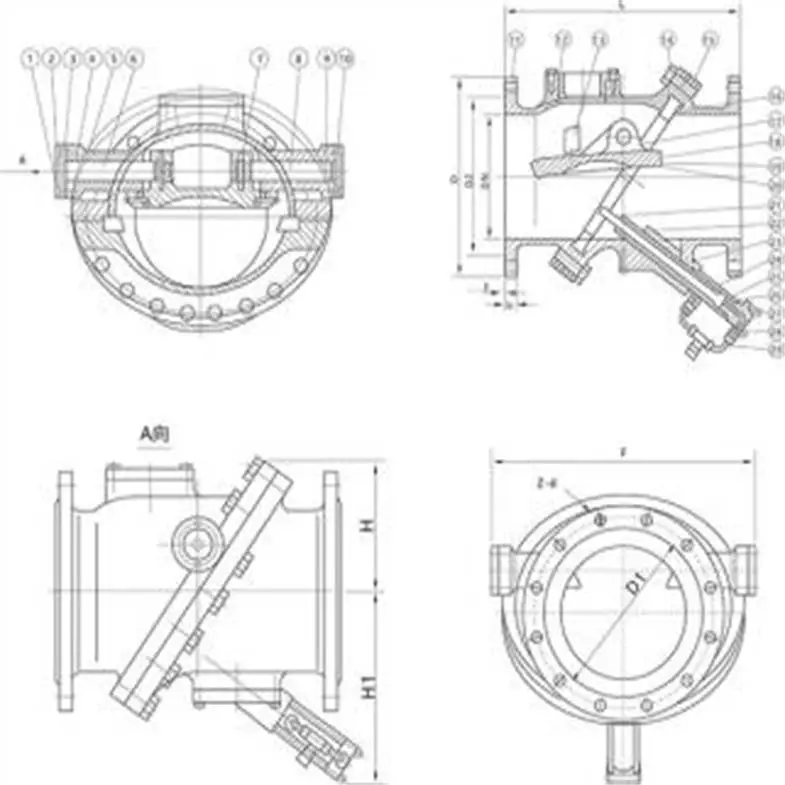

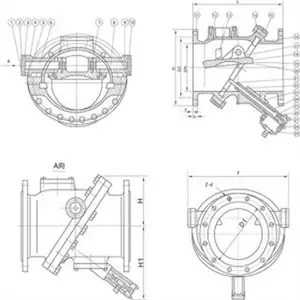

PXH44H斜盘式无撞击止回阀主要外形尺寸

Class 150 主要尺寸

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀Class 300 主要尺寸

PXH44H-16C城市给排水斜盘式旋启无撞击止回阀Class 600 主要尺寸

本实用新型公开一种斜盘式无撞击止回阀，主、副阀体在斜面螺接并夹紧固定阀座，斜盘安装于阀杆上，且斜盘的重心位置与阀杆旋转中心竖直线偏离一定的距离，阀杆两端用螺塞固定于主、副阀体。本实用新型的优点是阀体和副阀体均为全通径，当本实用新型处于全开启位置时，流体通道呈流线型，流阻小，具有节能效果；斜盘的重心位置与阀杆旋转中心竖直线偏离一定的距离，并且重心处于有利于斜盘关闭的一侧，使斜盘在没有介质的作用下也能依靠自身的重力与阀座逐步接触，达到无撞击、无噪音工作。

二、PXH44H-16C城市给排水斜盘式旋启无撞击止回阀安装

2.PXH44H-16C城市给排水斜盘式旋启无撞击止回阀螺纹连接阀门与管道的安装

三、操作

止回阀在管路系统中防止介质逆流，当介质逆流时，阀门能自动关闭，是一 种自动阀门。（输送的介质要清洁，以免造成密封不严或加速密封面磨损）

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
