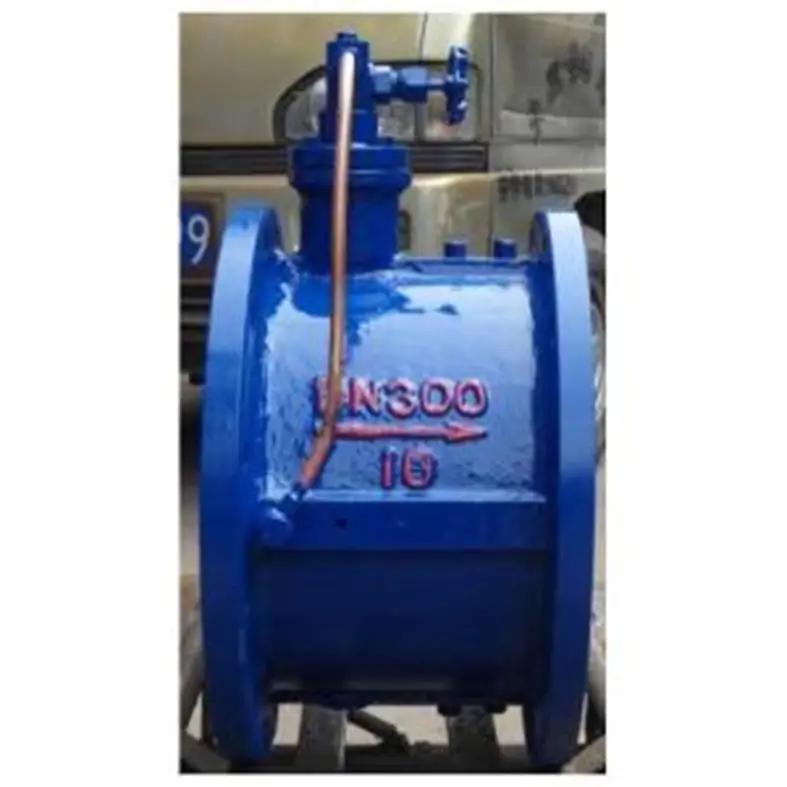

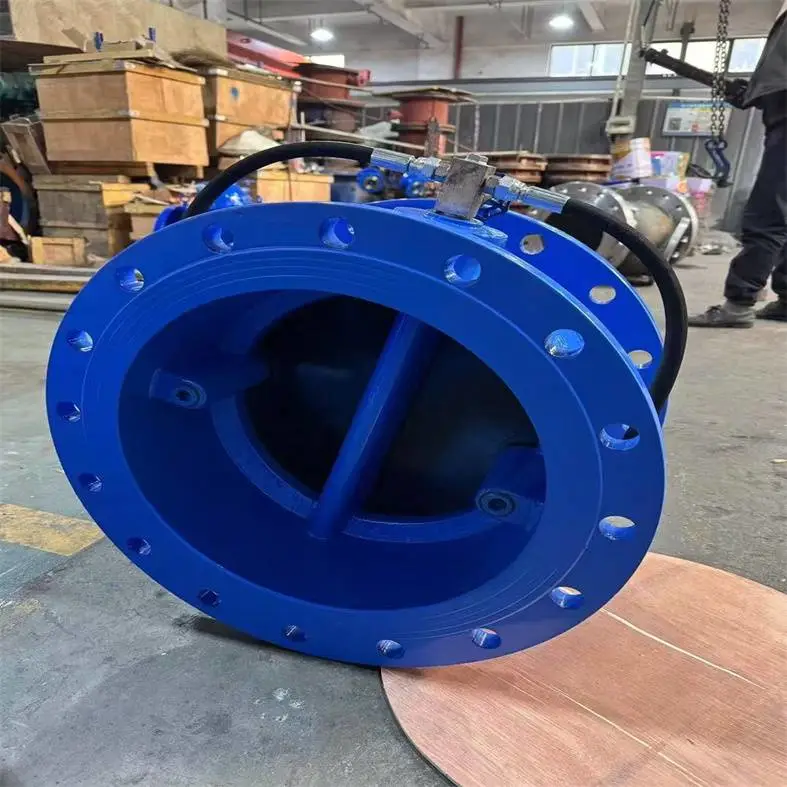

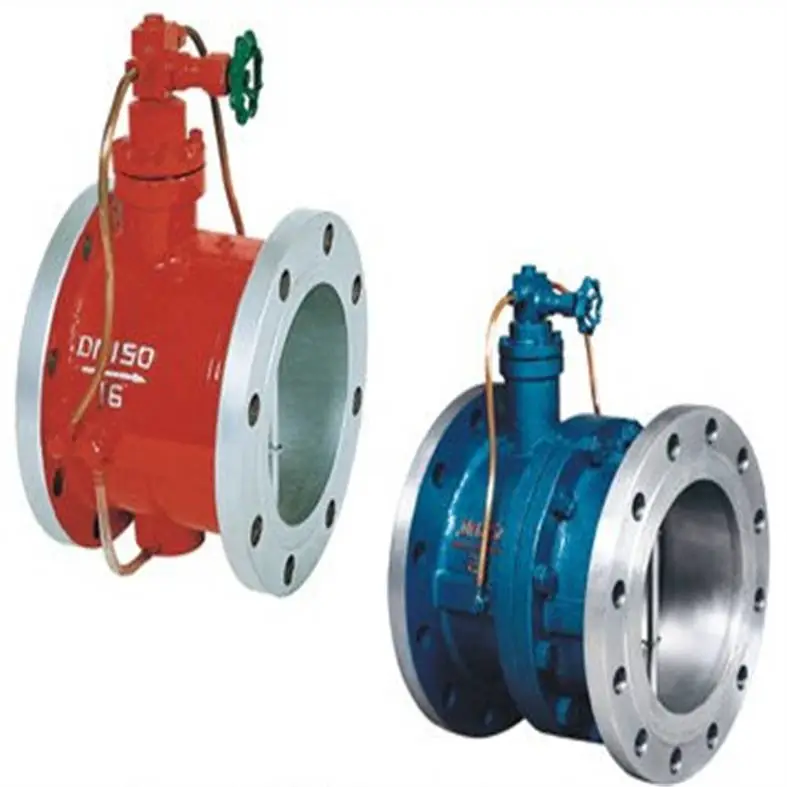

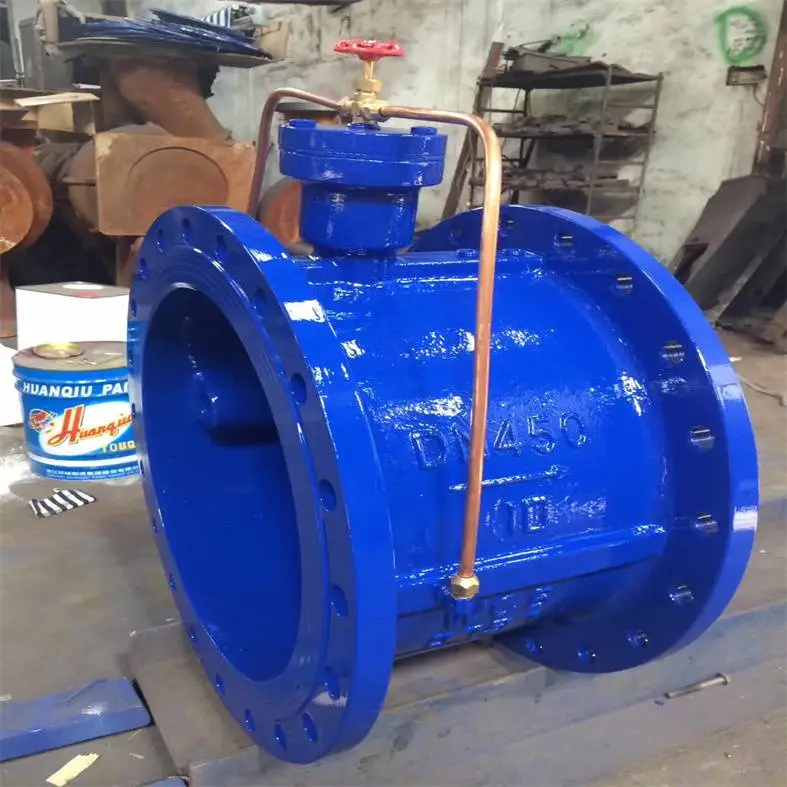

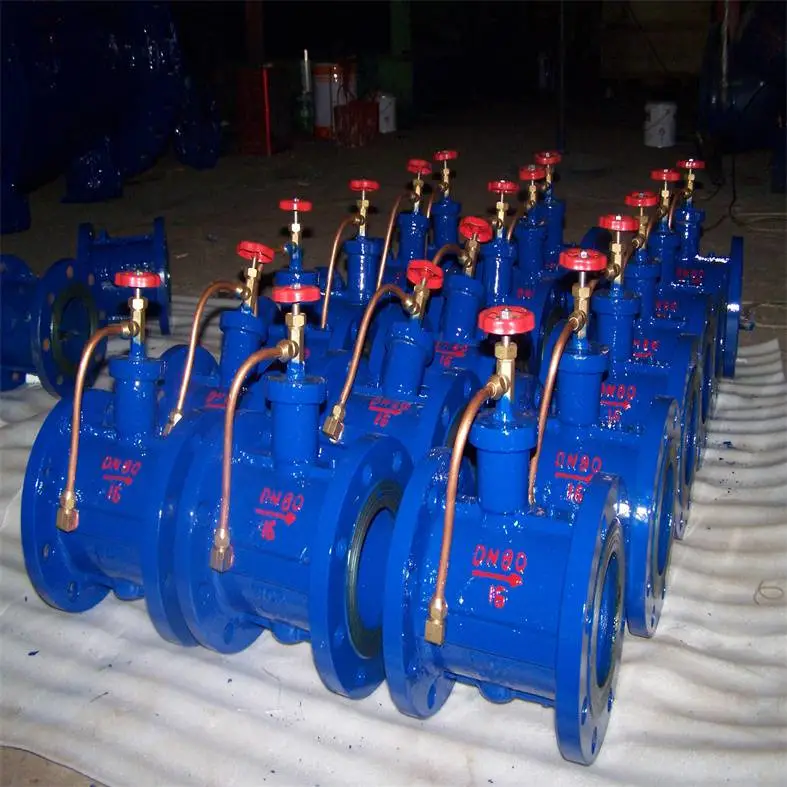

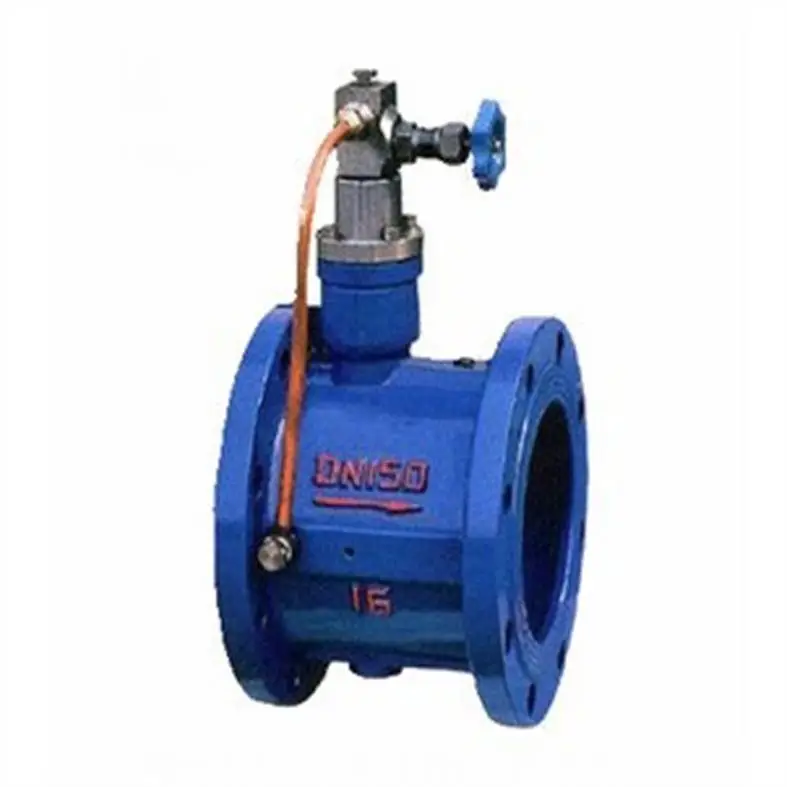

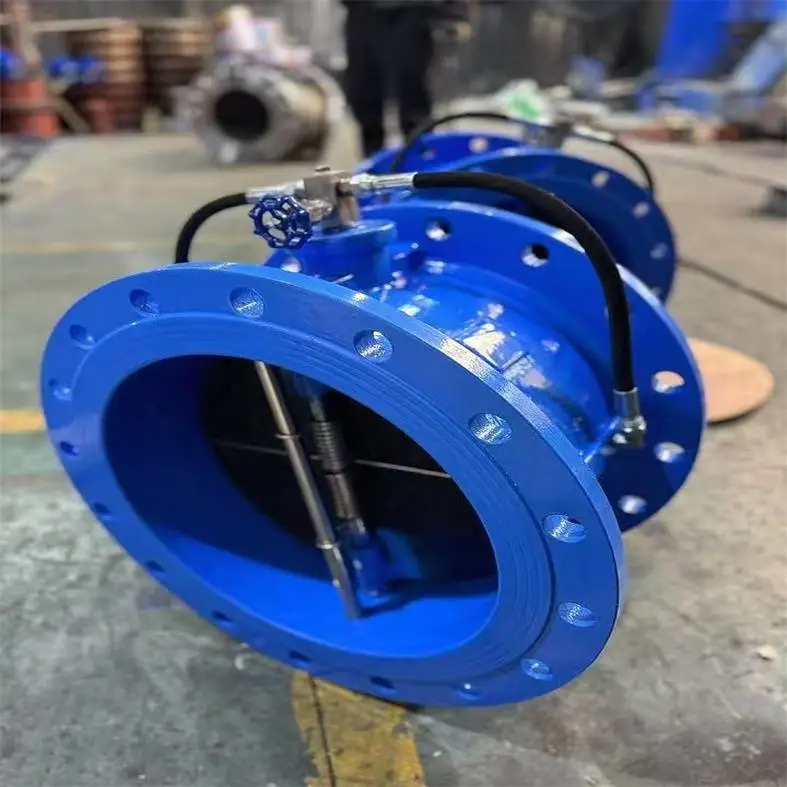

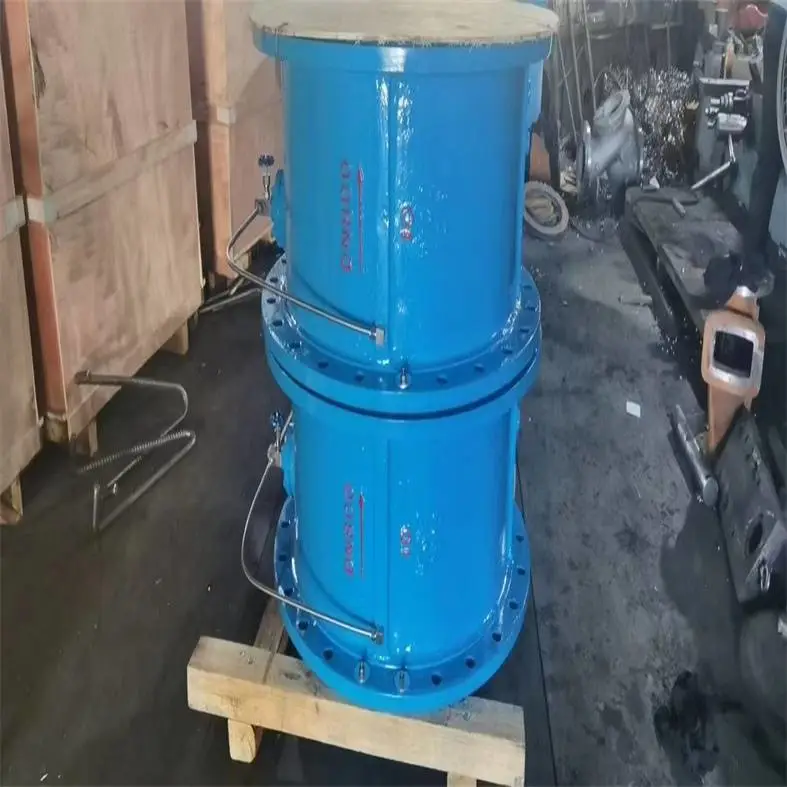

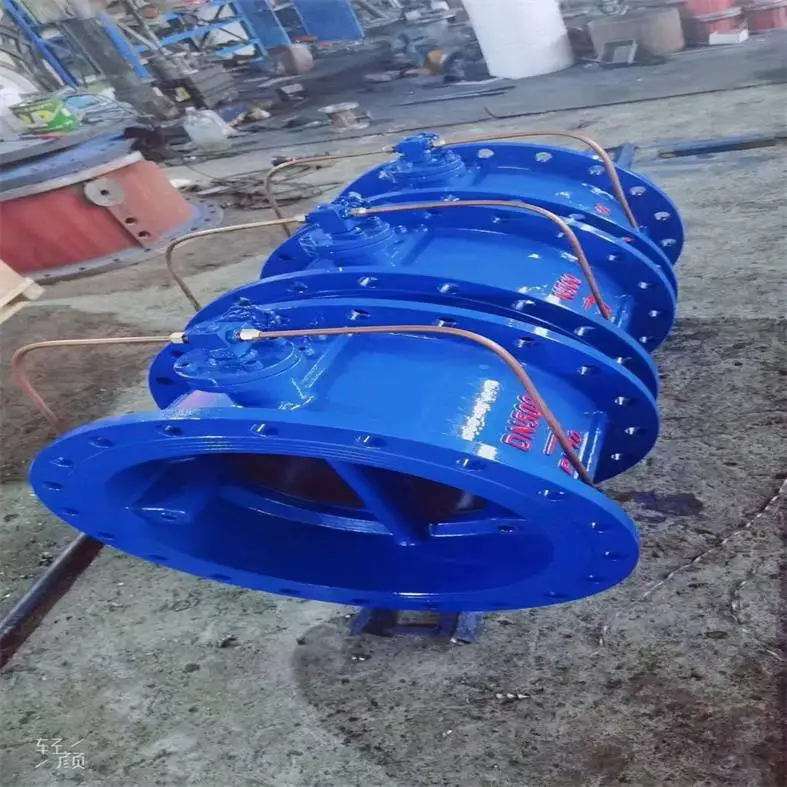

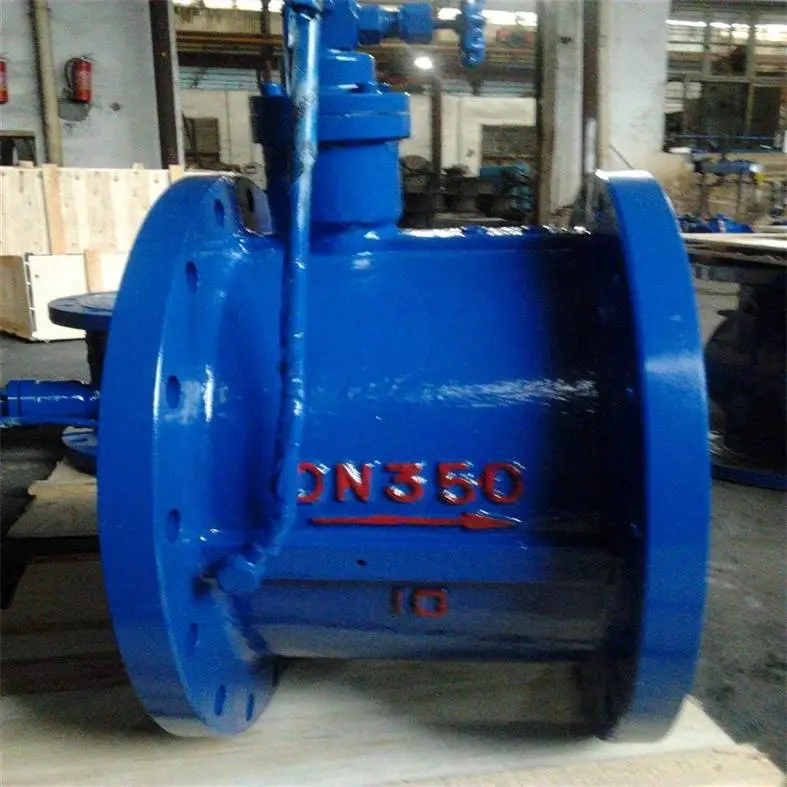

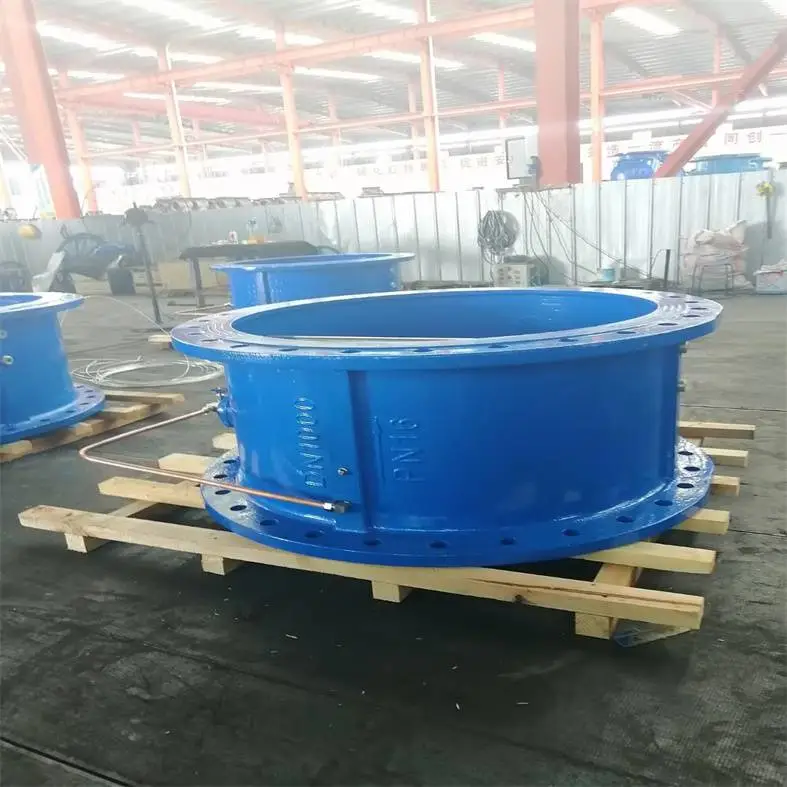

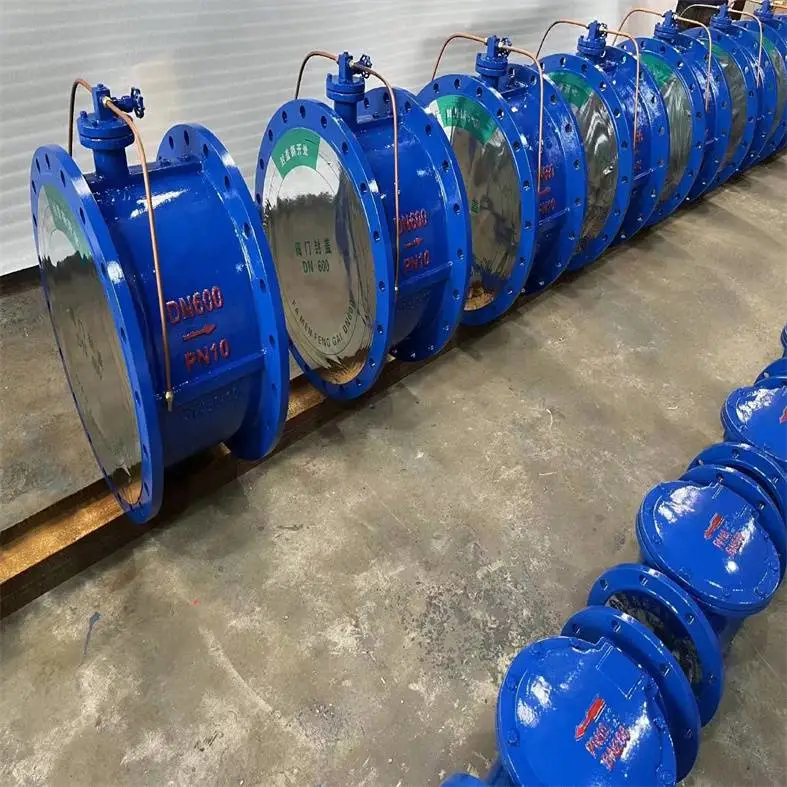

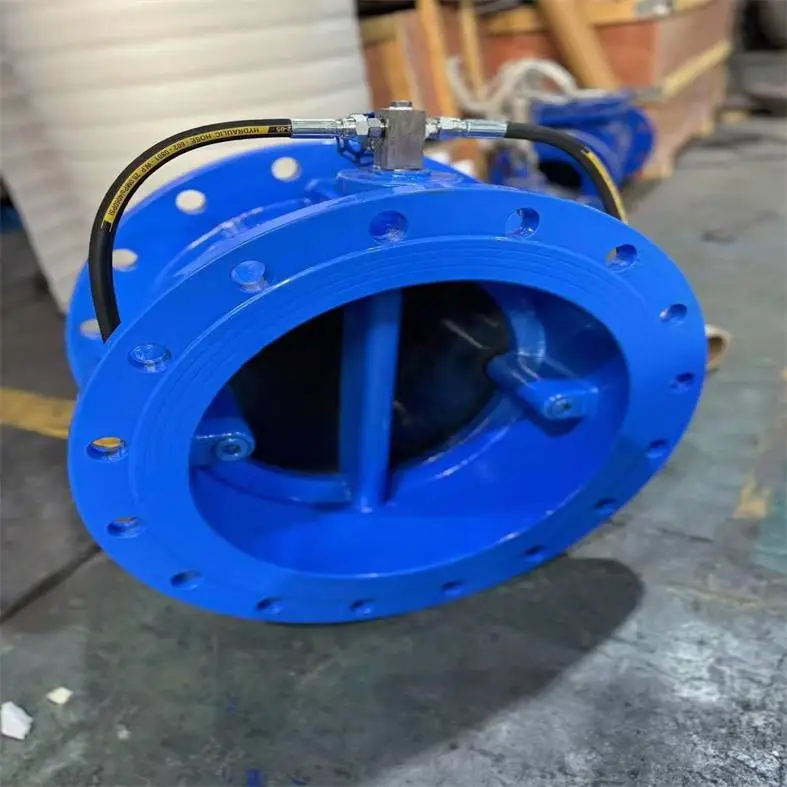

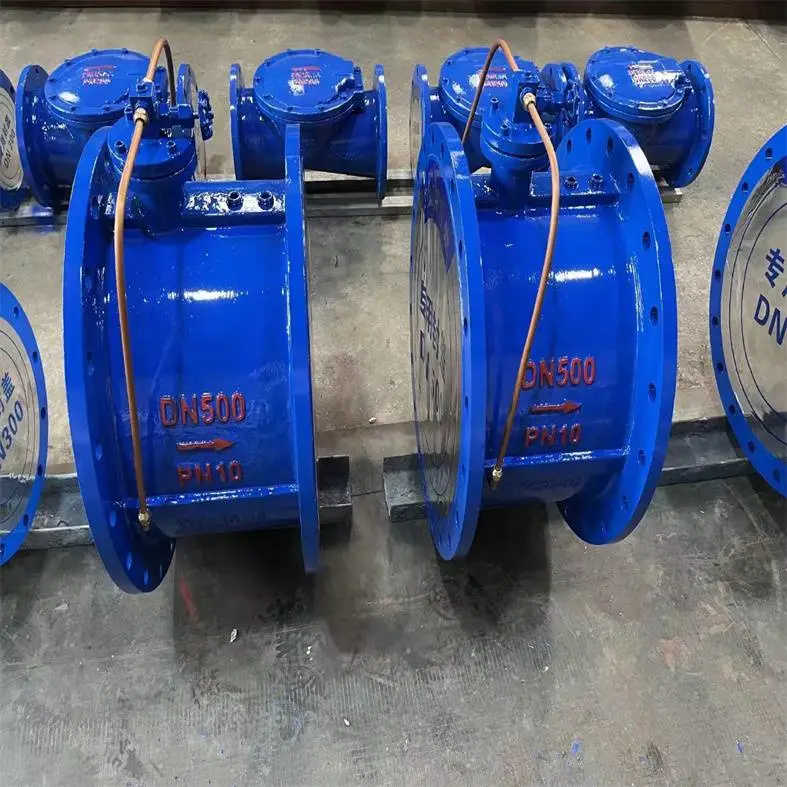

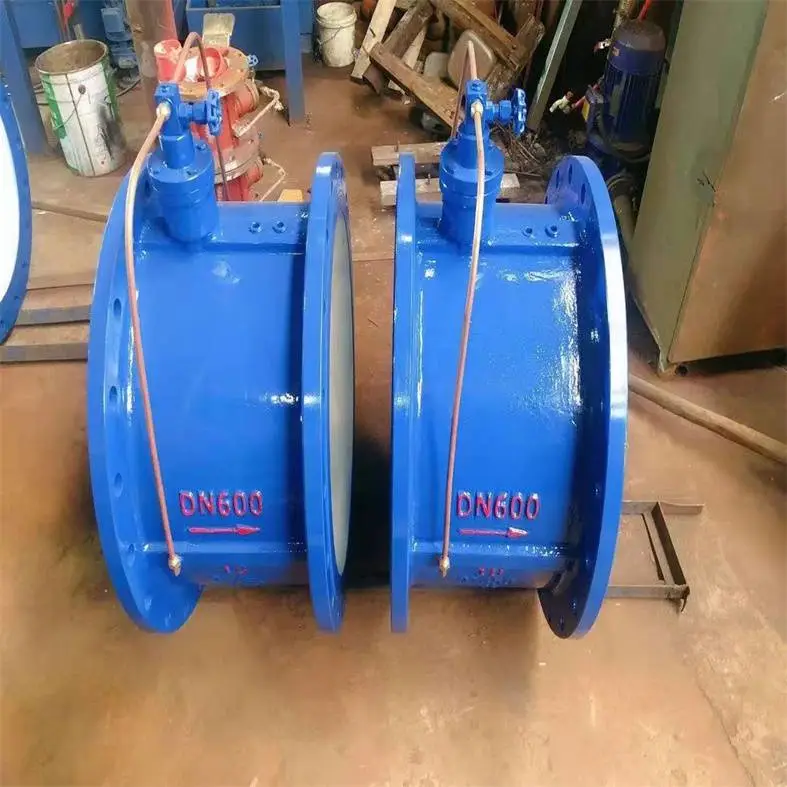

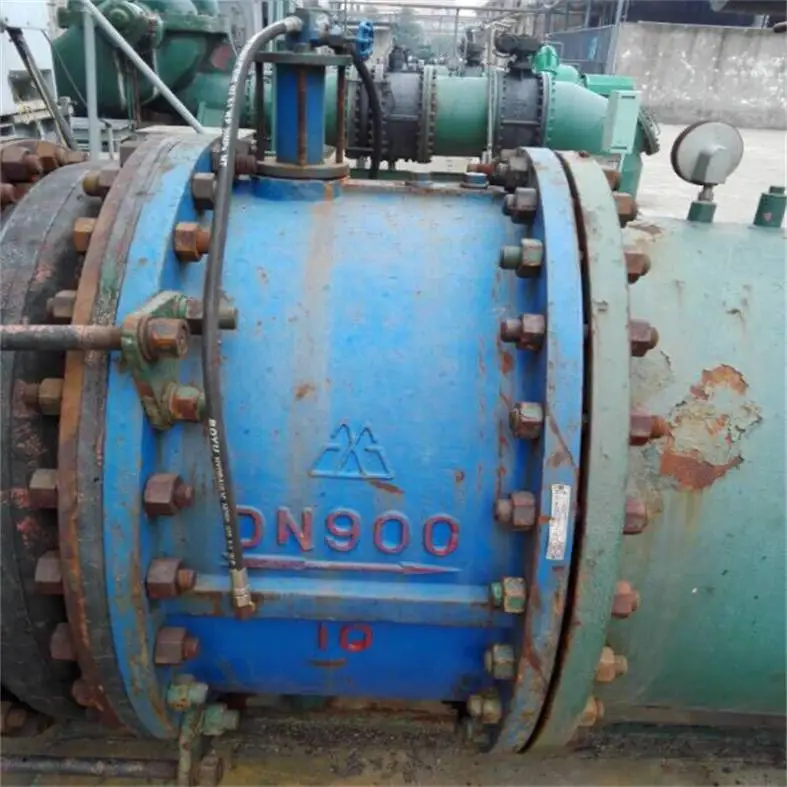

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀 HH46X微阻缓闭消声止回阀简介

　　本厂生产的HH46X、HDH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，***管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果特点。主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。微阻缓闭消声止回阀技术领域本实用新型涉及给排水等管理系统中的一种装置，特别涉及微阻缓闭消声止回阀。

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀背景技术：

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀

止回阀一般只适用于管道或装置中防止介质倒流。

止回阀只允许介质向一个方向流动，而且阻止另一方向流动。通常这种阀门 是自动工作的，在一个方向流体压力作用下，阀瓣打开；流体反方向流动时，由 流体压力和阀瓣的自重使阀瓣作用于阀座，从而切断流动。适用的工作介质：水、 蒸汽、油品等等。

止回阀有旋起式、升降式、立式等结构形式；密封形式有软密封结构和硬密封结构。 通常，止回阀使用在电力工业、石油炼制、石油化工、海洋石油、城市建设 中的自来水工程、化工等领域中应用。

（二）、HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀止回阀的选用原则

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀

止回阀的主要标准可以根据不同的应用需求而有所不同，但以下是一些常见的主要标准：

二、HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀止回阀执行标准：

【通用阀门 铁制旋启式止回阀—GB/T 13932-92】

【通用阀门 钢制旋启式止回阀—GB 12236 -1989】

【通用阀门 铁制截止阀与升降式止回阀—GB 12233 -2006】

【对夹式止回阀—JB/T 8937-1999】

【钢制阀门 一般要求—GB/T 12224-2005】

【阀门的检验与试验—JB/T 9092-1999】

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀止回阀的***有以下几种：

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀标准与规范

    三、HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀止回阀技术参数：

四、HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀止回阀工作原理：

止回阀开启是指依靠介质正向流动打开阀瓣，同样的道理介质倒流推动阀瓣而关闭，止回阀还称之为逆止阀、单向阀、逆流阀、和背压阀等。多属于自动阀门，主要功能是用来防止介质倒流，防止泵及驱动电动机反转和容器介质的泄放使用。同时还用于压力可能升至超过系统压的辅助系统中作为安全保护。

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀其主要特点：

1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。

3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。

4、橡胶缓冲，启闭平稳，无震动，无噪音。

5、比老式止回阀流阻小，有明显的节能效果。  消声缓闭止回阀/缓闭止回阀/微阻缓闭蝶型消声止回阀

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀

HH46X微阻缓闭消声止回阀具体实施方式
微阻缓闭消声止回阀，包括阀体1，阀体1上方连接有阀盖3，阀体1的内部设置有阀瓣5和气缸，阀瓣5上连接有平衡锤6，与阀瓣5活动连接的气缸内设置有开度调节杆7， 气缸上连接有针形阀2 ；所述阀体1的下方设置有旁通道球阀4 ；所述气缸的前腔内设有一个与阀门外界相通的沟槽。
本实用新型的工作原理靠进口介质的推力作用，将阀瓣自动推开，当阀瓣全开后，平衡锤倒向阀瓣的反面，起到了平衡部分阀瓣重量的目的，减少了因阀瓣重量对水流的压力(阻力)。另外阀体内的压力通过针形阀流进活塞的后腔，将活塞全部推入。

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀

HH46X消声缓闭蝶式止回阀主要技术参数

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀主要零件材料

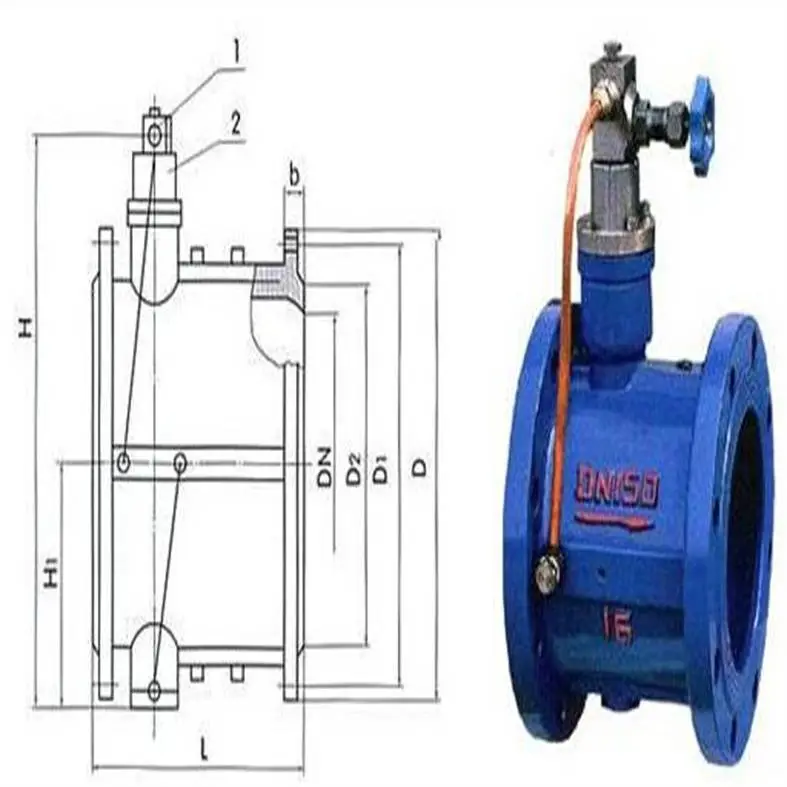

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀主要外形尺寸

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀

HH46X微阻缓闭消声止回阀安装运行时，首行针形阀和开度调节杆的调整顺时针拧紧针形阀杆，再反时针拧松针形阀杆3-5圈，这时针形阀杆处于中间位置；将开度调节杆；上的螺母旋入约 10-20mm，然后用力拉出调节杆。然后进行运行调整开动水泵，产生一定水压后阀瓣应迅速开大至全开位置，此时气缸上的调节拉杆缓缓进入气缸内，如果调节拉杆没有进入，则说明针形阀开度太小或是管路堵死，应停泵检查；停泵时，阀瓣如下降太快，可将平衡锤移近些。本实用新型的有益效果当介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0-60 秒内任意调节；当管路中介质倒流时，可调节到所产生的水锤峰值，使之大于工作压力的 1. 5倍；介质倒流时，可调节到水泵倒转速度，使之不超过电机额定转速的1. 3倍。本领域内普通的技术人员的简单更改和替换都是本实用新型的保护范围之内。

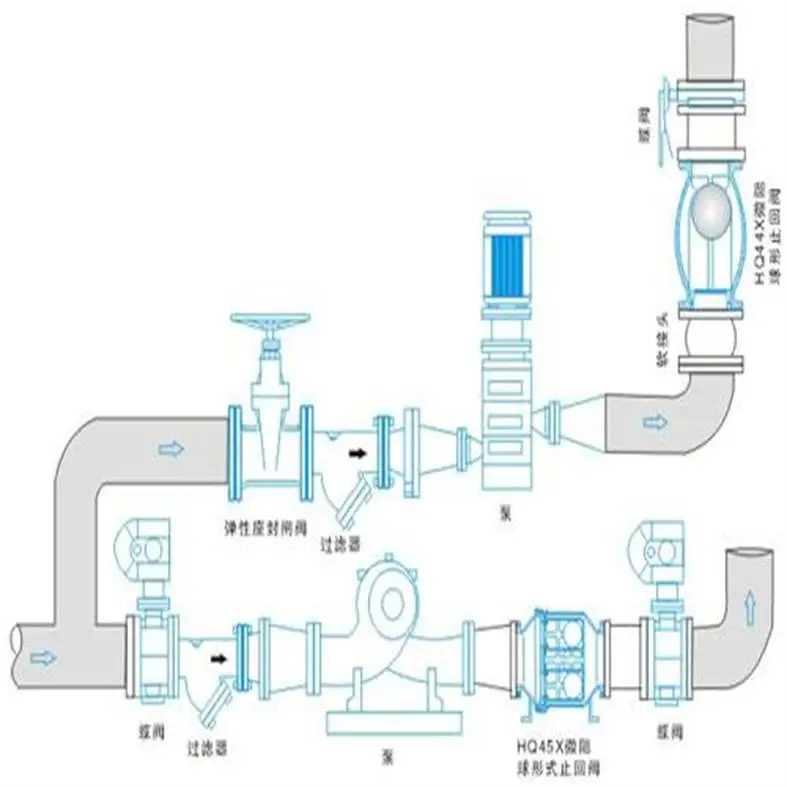

二、HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀安装

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀

2.HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀螺纹连接阀门与管道的安装

3. HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀焊接连接阀门的安装

管道和阀体之间的焊缝的强度不低于阀体。同时，接头不应有“缺口”或薄 弱环节。因此，对于承插焊连接，一般要求焊缝的截面积要比管道的截面积大。

对焊焊缝要求完全焊透并其厚度至少要等于管道的壁厚。如果高强度合金管 子与机械强度比较低的阀体材料焊接，则焊接坡口必须加工成锥形以补偿阀门端 部较大的壁厚，或阀门必须配有高强度材料做附加件或“加强筋”。

焊缝应没有缺陷。所有的焊接均应符合可用于管道系统结构的任何规范或管 辖范围内的某些规定，并应符合被认可的焊接程序，按相应规范的要求进行检查。 检查管子和阀门的材料标记，确认其是否符合规定的要求

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀

1) 检查焊接端的表面、尺寸和清洁度，去除妨碍装配和焊接性能的因素；

2) 根据已评定的焊接工艺规范确定焊接参数。

3) 检查阀门与管道的端部是否对中，确保焊接质量。

4）点焊牢固。

5）清理并检查焊缝。

6）补焊须经认可的焊接程序修补。

注意：阀门安装在管线上，***出现阀门支撑管线的状况

三、HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀操作

止回阀在管路系统中防止介质逆流，当介质逆流时，阀门能自动关闭，是一 种自动阀门。（输送的介质要清洁，以免造成密封不严或加速密封面磨损）

HH46X-16C WCB碳钢给排水微阻缓闭蝶型消声止回阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。
