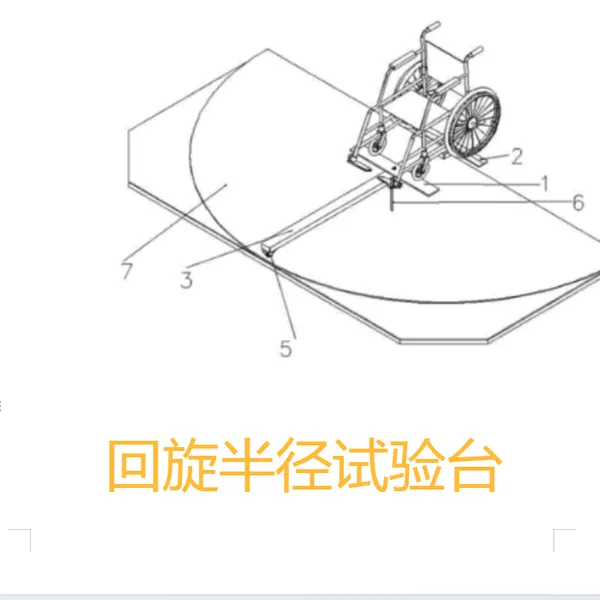

Bh-129轮椅车回旋半径测试台

本实验台根据GB18029.5-2008要求设计，用于转向最小回旋半径。平台尺寸约3*3.6米.

轮椅车

第5 部分:外形尺寸、质量和

转向空间的测定

1范围

GB/T 18029的本部分规定了轮椅(手动和电动)外形尺寸(使用状态和折叠状态)、质量和最小转

向空间的测试方法。

2规范性引用文件

下列文件中的条款通过GB/T18029的本部分的引用而成为本部分的条款。凡是注日期的引用文

件,其随后所有的修改单(不包括勘误内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协

议的各方研究是否可使用这些文件的***版本。凡是不注日期的引用文件,其***版本适用于本部分。

GB/T 14729轮椅车术语(GB/T 14729-2000,eqv *** 6440:1985)

*** 7193轮椅车外形尺寸

国石化

3术语和定义

GB/T 14729确立的术语和定义适用于本部分。

4测试用轮椅车

4.1轮椅车应按制造厂的规定安装好所有的附件(如靠杭,靠背加长部分),使轮椅车处于乘坐前的准

备状态,但测量时不需要乘坐。

4.2特殊用途的转椅车应按其规定的用途测量.

4.3如果轮椅车的前后轮轮轴距是可变的,则应按和最小尺寸测量。

5外形尺寸

5.1轮椅车使用状态的尺寸

5.1.1总长度(包括腿托架和脚托)

调节腿托架和脚托,使脚托的***点距离地面50mm,腿托架与座位平面的夹角尽可能地接近

90°。调节小脚轮至向前移动状态,靠背处于垂直位置。

测量轮椅车最前端和***端之间的水平距离。

5.1.2总长度(不包括腿托架和脚托)

调节小脚轮至向前移动状态,靠背处于垂直位置。

测量轮椅车最前端和***端之间的水平距离。

5.1.3总宽度

调节小脚轮至向前移动状态。

将轮椅车打开,使座垫全部伸展开,然后测量轮椅车横向宽度。

5.1.4靠背在垂直位置时的总高度

靠背处于垂直或尽可能垂直的位置。
