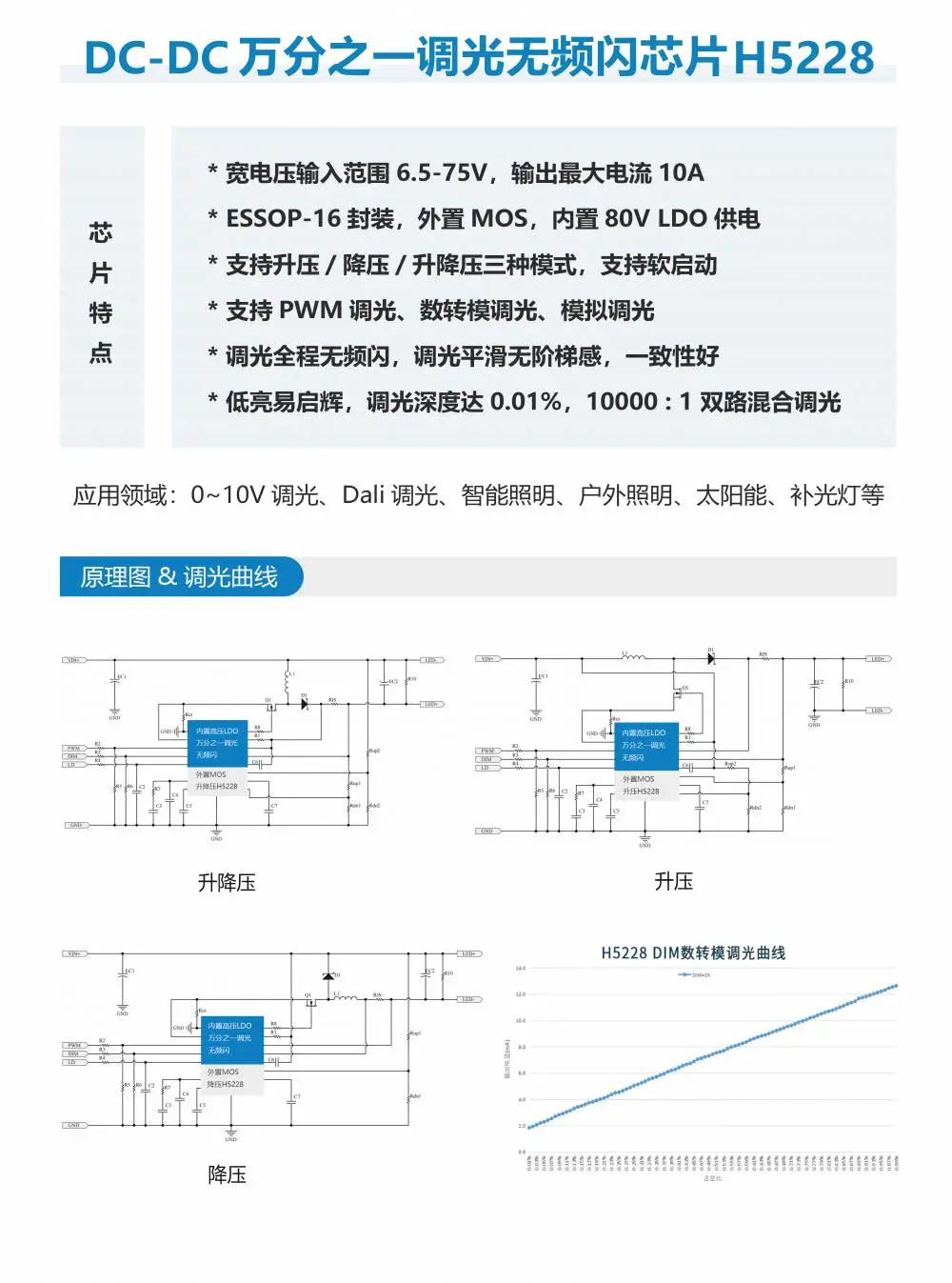

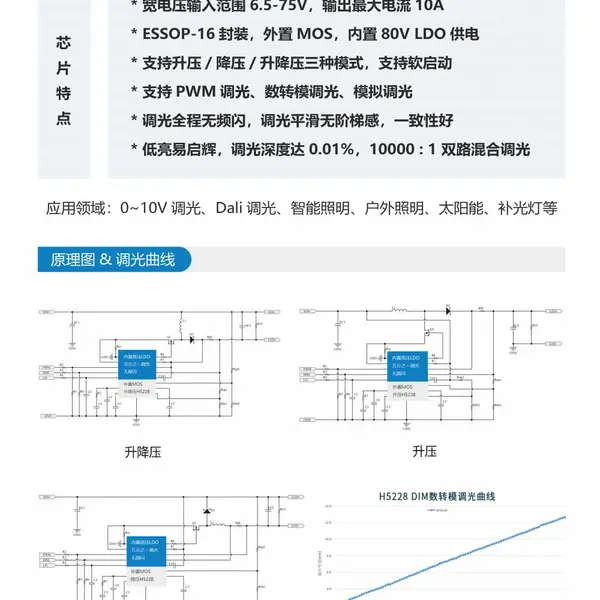

产品描述

 H5228 是款调光特性良好的宽范围调光比 且无频闪调光的 LED 恒流驱动器。支持降压、 升压和升降压拓扑的应用，具有 6.5~75V 宽 输入工作电压范围，采用连续电流模式（CCM） 为高亮度 LED 供电。调光深度可调很低，在 低亮负载的调整率和一致性都很好。 H5228 可以实现高精度的恒流效果，输出 电流恒流精度≤±3％，负载调整<±1%，可 以轻松满足宽输入出电压的应用需求，全程 调光无频闪。 H5228 通过 DIM 端口 PWM 端口和 LD 端口 调光，DIM 端口实现 PWM 信号在芯片内部转换 模拟调节脚。DIM 端口调光支持高辉度应用， 支持 100Hz 以上的调光频率，分辨率超过 100： 1，且调光全程无频闪，当有需要更深调光比 的时候，DIM 端口和 PWM 端口配合使用，可以 达到 10000：1 调光比。LD 端口支持 0.2V 到 2.5V 电平范围的模拟调光。 LD 端口接电容到地，可以设置软启动时 间。DIM、PWM、LD、UVLO 管脚内置上拉，VFB 管脚内置下拉，不使用时可以悬空。芯片的输 出电流通过 ISENSEN 对 VIN2 端口的检流电阻 来设定，更变检测电阻位置可支持共阳接法。 芯片采用 ESOP-16 脚位封装。

产品特征

? 支持降压、升压、升降压三种拓扑结构

? 支持 PWM 转模拟/PWM 调光/模拟调光

? 支持 100：1 的PWM 转模拟调光比

? 支持 10000：1 双路混合调光

? 支持 10：1 模拟调光

? 支持调光频率超过32K

? 真正无频闪调光? 内置 80V 的LDO 供电

? 支持 6.5~75V 宽电压输入

? 固定工作频率130KHz

? 转换效率可>95%

? 恒流精度≤±3％

? 负载调整率<±1%

? 低待机功耗

? 支持软启动

? 支持可设置的输入欠压保护

? 支持可设置的输出过压保护

典型应用

? 智能照明

? Dali 调光

? 0~10V 调光

? 摄影灯照明

? 补光灯照明
