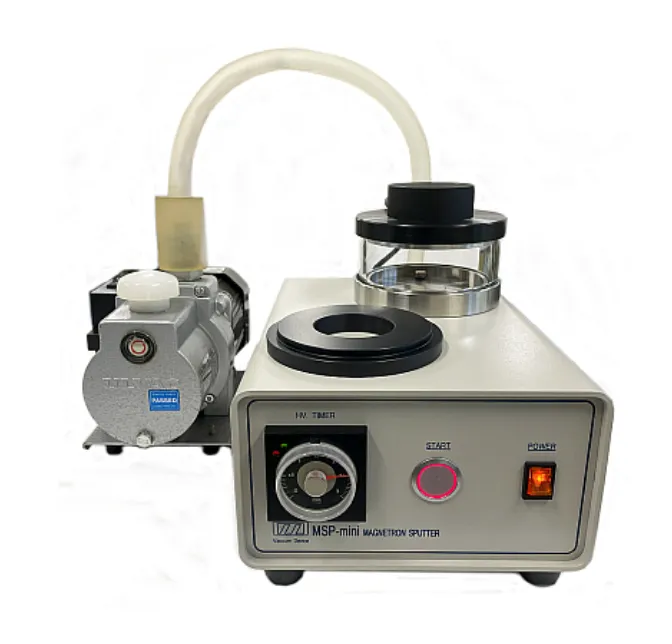

小型磁控溅射装置 MSP-MINI 核心优势

1. 紧凑设计，空间利用***

• 体积小巧，占地面积仅为传统设备的1/3，***适配高校实验室、科研院所或小型企业等空间有限的环境。

• 一体化集成设计，减少外接组件需求，安装灵活，轻松融入现有实验平台。

2. 操作简便，快速上手

• 配备智能触控界面，参数设置直观清晰，无需复杂培训即可独立操作。

• 全自动真空控制系统，一键启动镀膜流程，***降低人为操作误差。

• 支持多组工艺参数存储，实验条件快速切换，提升研发效率。

3. 高性价比，低使用成本

• 相比大型设备，采购成本降低50%以上，适合预算有限的用户。

• 功耗低（<2kW），靶材利用***，维护成本可控，长期使用经济性***。

• 模块化设计，关键部件可单独更换，避免整机维修的高昂费用。

4. 稳定镀膜，性能优异

• 磁控溅射工艺成熟，膜层均匀性达±5%以内，致密性好，附着力强。

• 支持多种靶材（金属、合金、氧化物等），满足导电膜、光学膜、防腐涂层等多样化需求。

• 基片兼容性强，可处理直径≤4英寸的样品，适用于微纳器件、传感器等小型化产品。

5. ***，绿色环保

• 多重安全防护机制：真空异常报警、过流保护、防溅射短路设计，保障实验安全。

• 封闭式溅射腔体，有效防止粉尘和气体泄漏，符合实验室环保标准。

6. 科研与教学双重适配

• 为材料科学、电子工程等学科提供实践平台，助力学生理解镀膜技术原理。

• 支持小批量试生产，帮助初创企业快速验证工艺，缩短研发周期。

7. 扩展灵活，升级无忧

• 可选配射频电源、加热基片台等模块，拓展功能至绝缘材料镀膜或高温成膜。

• 提供定制化服务，根据需求调整腔体尺寸或靶位数量。

应用场景示例

? 高校实验室：薄膜制备教学、新材料研发
? 企业研发中心：电子元件表面改性、光学器件镀膜
? 创客工坊：微型传感器、柔性电子器件开发
