免校零技术

  图形界面操作系统

  3.2英寸LCD彩色触摸屏

  测量RMS交流磁场低至0.5Hz

  值/最小值功能

  S或N磁极显示

  量程高达1500G (150mT)

  分辨率1mG (0.1μT)

  DC精度0.8%

  频率响应DC- 10kHz

  温度系数±50ppm/℃

  实时频谱功能

测量参数

精度(DC)

<±0.8%

量程

1500G (150mT)

分辨率

1mG (0.1μT)

主机频率响应范围

DC - 10kHz

AC测量模式

交流频率响应范围0.5Hz-10kHz

RMS均方根值，适合波形：正弦波、方波、三角波、梯形波、锯齿波等等

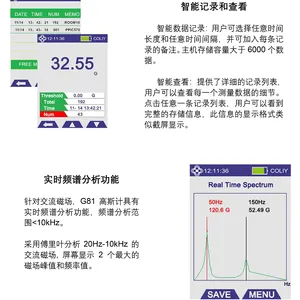

频谱分析功能

傅里叶分析20Hz-10kHz, 屏幕显示2个的磁场峰值和频率值。

显示位数

4位

主机存储容量

>6000个数据

零点漂移

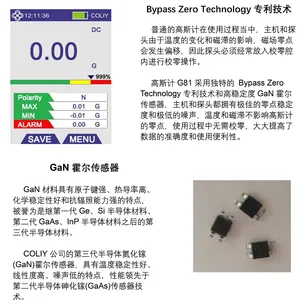

采用 Bypass Zero Technology技术，无零点漂移，温度和磁滞对零点无影响。

探头温度系数

±300ppm/℃ (常规探头)

<±50ppm/℃ (带温度补偿探头)

显示

显示屏幕

3.2英寸彩色电阻触摸屏，320x240 像素

磁场单位

高斯 (G)、特斯拉 (T)、安培每米(A/m)

显示更新速率

4次/秒

显示模式

DC、AC (RMS)、值、最小值、警报、N/S磁极显示、频谱分析等

探头

可搭配的探头

详见“探头规格”列表

接插件

6芯防水接插件

探头握把和保护套

无磁航空铝合金，抗10米跌落

电缆线

6芯屏蔽双绞线柔性电缆，符合CAT5e标准

电缆长度

标准1.5米；可订制最长30米

USB接口

功能

1、通讯：用于连接电脑，显示测量数据等；

2、供电：用于连接5VDC充电器或者***(***)。

软件/驱动

带上位机软件 / 支持LabVIEW?

模拟输出

线性度(DC)

±0.8%

功能

实时输出，输出电压与磁场强度成比例关系

满量程电压

±5 V

比例关系

标准30mT/V

频率响应范围

见探头频率响应参数

模拟输出阻抗

<100 Ω   (短路保护)

连接

专用模拟输出BNC转换电缆

主机规格

工作温度

-20℃  to  +60℃

预热

开机即用。预热30分钟后达到性能

主机温度系数

<±20ppm/℃，在工作温度范围内对精度影响忽略不计

储存温度

- 20℃ to  +75℃

电池

可充电5200mAH 锂离子电池

电池工作时间

>16小时(标准试验环境中测试，低温环境下工作时间会减少)

电源

5VDC，可连接***供电

尺寸

238 mm W × 95 mm H × 42 mm D

重量

350g

认证

CE 认证、EMC认证

强磁场测量仪器(0 - 20T)

型号

原理

类型

轴数

DC精度

量程

分辨率

X113

霍尔

霍尔元件

1

<0.05%

15T

TC: 30ppm/K

G80

霍尔

手持式

1

2%

2T

10μT

G81

霍尔

手持式

1

0.8%

10T

1μT

G82

霍尔

手持式-高频

1

0.8%

10T

1μT

G83

霍尔

手持式

3

0.8%

10T

1μT

G201

霍尔

台式

1

0.2%

10T

1μT

G401

霍尔

台式

1

0.04%

10T

1μT

G403

霍尔

台式

3

0.04%

10T

1μT

弱磁场测量仪器(0- 2mT)

弱磁场高斯计

型号

原理

类型

轴数

DC精度

最量程

最分辨率

GMR61

磁阻

手持式

1

0.8%

600μT

10nT

GMR63

磁阻

手持式

3

0.8%

600μT

10nT

GF501

磁通门

手持式

1

0.5%

200μT

1nT

GF503

磁通门

手持式

3

0.5%

200μT

1nT

GF601

磁通门

手持式

1

0.5%

200μT

0.1nT

GF603

磁通门

手持式

3

0.25%

1mT

0.1nT

GF633

磁通门

台式

3

0.1%

100μT

0.01nT

GFP803

磁通门

智能变送器

3

0.2%

1mT

0.1nT

梯度仪

型号

原理

类型

轴数

DC精度

大量程

最分辨率

GR100

磁通门

梯度仪

3

0.1%

100μT

0.01nT

数据采集系统

型号

通道数

功能

FDU301

3

3通道分析仪，可连接1个三轴磁通门传感器，提供DC,AC RMS和1KHz频谱分析功能

SA6

6

6通道频谱分析仪，可同时连接2个三轴磁通门传感器或加速度计，提供时域图和频谱分析功能

ASA1000

1-6000

高精度同步采集系统，最多可连接2000个三轴磁通门传感器，同步采集速度40ksps/路

磁通门传感器

型号

原理

类型

轴数

噪声等级

量程

输出

F23

磁通门

分体式|小尺寸

3

<20pT

1500μT

±10V,单端

F31

磁通门

微型探头

1

<200pT

200μT

±2.5V,差分

F33

磁通门

微型探头

3

<300pT

200μT

±2.5V,差分

F53

磁通门

高温型

3

≤300pT@175℃

100μT

±5V,差分

F901

磁通门

经济型

3

10 to 20pT

1000μT

±10V,单端

F902

磁通门

低噪声

3

<10pT

100μT

±10V,单端

F903

磁通门

低功耗

3

<30pT

200μT

±3V,差分

F904

磁通门

低功耗|低噪声

3

<10pT

100μT

±3V,差分

F905

磁通门

高性能|低噪声

3

<6pT

100μT

±10V,单端

交流磁场测量(DC- 1MHz)

型号

原理

类型

轴数

AC精度

量程

频率响应

AMS-2K

交流线圈

模拟传感器

1

1%

3mT

30Hz- 2kHz

AMS-1M

交流线圈

模拟传感器

1

1%

3mT

2kHz- 1MHz

AMS-1M3D

磁阻

模拟变送器

3

1%

500μT

30Hz-1MHz

GA1000

磁阻

手持式

3

2%

400μT/ Axis

30Hz- 1MHz

备注：

1、 磁场单位换算：1T= 10kG; 1mT= 10G; 1μT= 10mG;   1nT= 10μG

2、 点击上表左侧型号，可查阅相应型号的产品资料
