一、简述

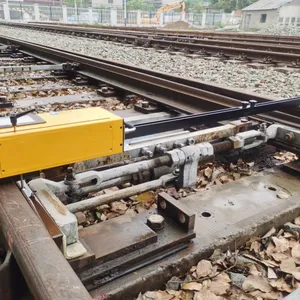

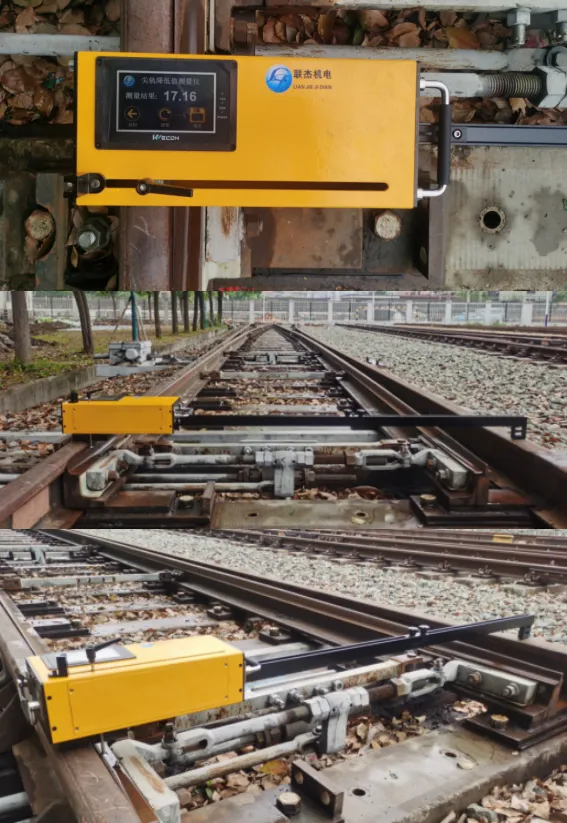

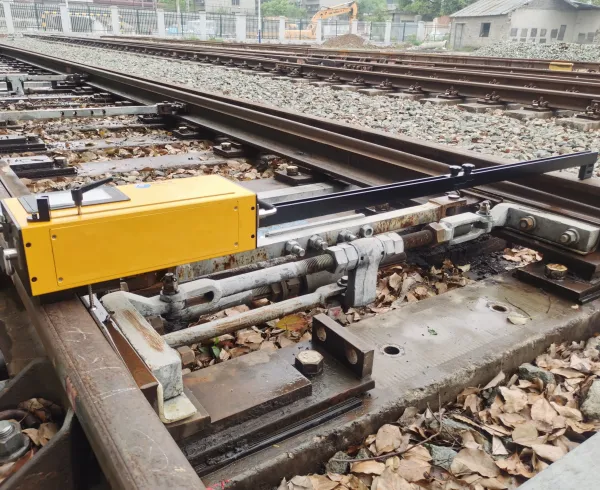

尖轨降低值测量仪是用于测量道岔尖轨相对基本轨降低值和心轨相对于翼轨降低值的铁路专用计量器具，采用高精度位移传感器，进行接触式测量，测杆可沿导轨横向移动，满足不同位置的测量需求。

二、主要技术参数

产品名称：尖轨降低值测量仪

产品型号：LJ-JXY

降低值测量范围：竖向（-5～30）mm

降低值测量范围：横向（0～200）mm

测量精度：±0.2mm

分辨力：0.01mm

待机时间：≥8h

主机重： 5.5Kg

连接杆：1.45Kg

外形尺寸：1567.5X150X135mm

工作温度范围：-20℃～50℃

测量仪搭轨面的共面性≤0.2mm

搭轨面硬度≥45HRC，测头硬度≥50HRC

三、产品结构

1、主机 2、显示屏 3、测杆 4、把手 5、固定

搭轨条 6、测头 7、滑动搭轨条 8、固定架手扭

螺丝 9、连接杆 10、连接杆手扭螺丝 11、连接杆

搭轨条 12、电源开关 13、Type-C 口
