RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

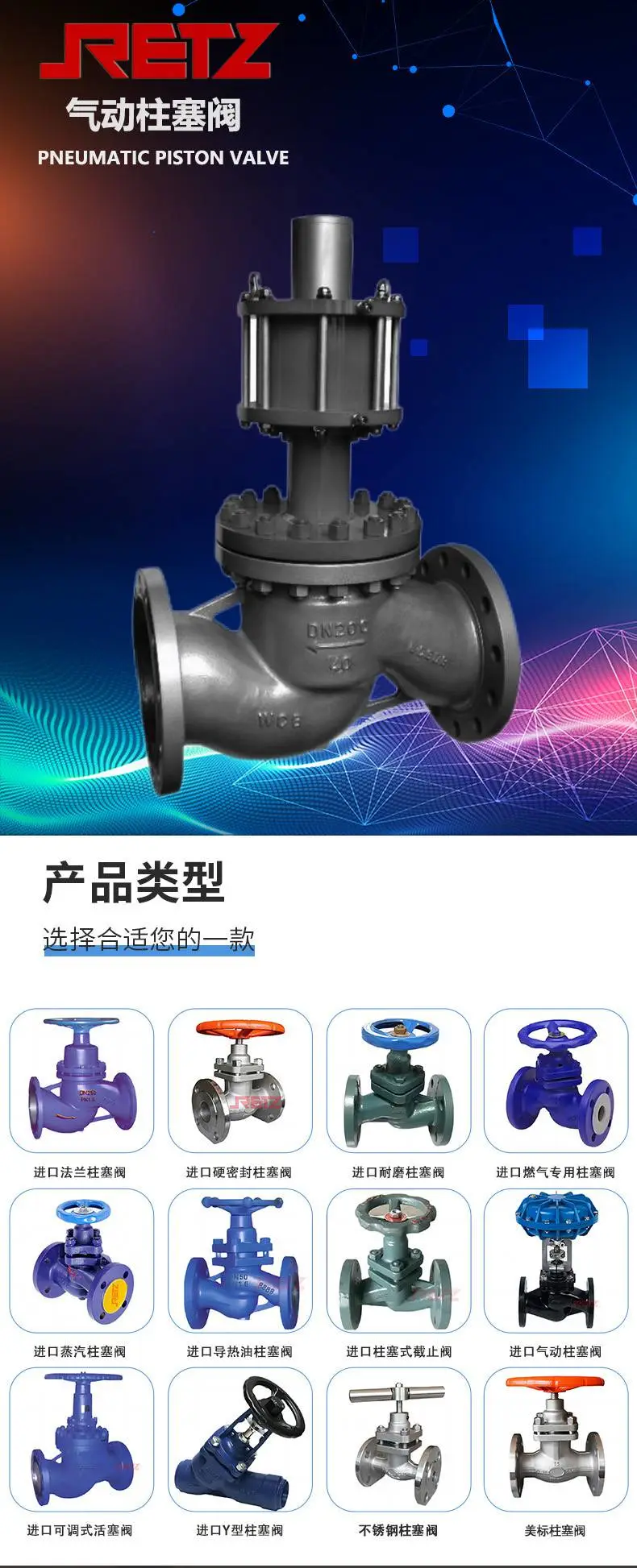

产品简介/PRODUCT INTRODUCTION

优越的密封性能

直行程气动柱塞阀的关闭组合是由一个不锈钢柱塞、上下两只富有弹性的密封环及能保持上下环固定距离的金属支架组成。柱塞象瓶塞一样，插在两只密封环中。阀体与密封环、柱塞与密封环之间的密封力由联接阀体与阀盖的螺栓螺母提供，使它们彼此保持紧密贴合，形成瓶塞效果。密封面积远远-大于普通截止阀，密封效果***优于普通截止阀。您可以放心地选用RETZ柱塞阀。

耐磨损的机理

关闭柱塞阀时阀杆将柱塞插入下密封环，发同将瓶塞塞入瓶口一样。无论您用多大的力量旋动手轮，都不会影响柱塞与密封环之间的密封力，它们之间仍然保持着装配时予紧的程度，就是说：它们的工作表面不受外界因素的影响。开关柱塞阀时，柱塞在密封环中只做缓慢移动，柱塞与密封环的接触面几乎不磨损。这一特点是普通截止阀不具备的。

气动执行器结构 特点 ：

直行程阀门气动执行机构适用于大多数类型的柱塞阀,楔形闸阀,平板闸阀、刀闸阀、截止阀、罐阀和轨道球阀和轨道旋塞阀。该系列线性阀执行机构适用于大多数明杆阀门实现安全的开关及调节的自动化控制，SL系列直行程阀门气动执行机构严格按照质量标准制造，确保使用的可靠性和安全性，

SL系列直行程阀门驱动装置包含以下特性：

The SL Series linear valve actuators incorporates the following features

1.弹簧杆螺母被锁定，以防止未经许可拆卸弹簧筒

Spring rod nut is locked to preventunauthorized disassembly of the spring cartridge

2.活塞杆退回位置及活塞杆伸出长度可调节，特殊要求的行程调节，请咨询工厂

Adjustable travel stop for the rod-retract position,piston bottoms out for the rod-extend position.Specific travel applications available,consult factory

3.邵氏70度的丁晴橡胶密封圈，可根据要求提供其它材料的密封圈

70 durometer Nitrile seals,other seal materials available upon request

4.所有型号产品标准结构带有活塞环、传动杆衬套

Piston wear band,drive rod bushing are standard for all models

5.气缸隔板和气缸端盖材料为碳钢

Cylinder plate and endcap material is carbon steel

6.外部拉杆在超压情况发生时可以起到释放能量的作用，便于检查和维修External pull rod can rise to release the energy in case of overpressure condition,easyto check and repair

7.气缸板采用了气动分配槽，使得起始推力化Cylinder plate cylinder plate adopts

8.可拆卸安装基座允许实地配套阀门Removable mounting

附件

电磁阀：用于控制压缩空气的进入和排出，实现对气动执行器的动作控制。根据阀门的控制要求，可选择二位五通电磁阀（用于双作用气动执行器）等不同类型的电磁阀。

气源三联件：由过滤器、减压阀和油雾器组成。过滤器用于过滤压缩空气中的杂质和水分，***进入气动执行器的空气的清洁度；减压阀用于调节压缩空气的压力，使其满足气动执行器的工作压力要求；油雾器则为气动执行器提供润滑，减少部件的磨损。

限位开关：用于反馈阀门的开关位置信号，以便操作人员在远程控制中心实时了解阀门的状态。

技术参数

阀体：WCB.CF8,CF3,CF8M.CF3M

阀座：PTFE,PPL

规格尺寸：法兰式DN15～DN200/焊接式DN15～DN150

公称压力：16～40bar

适用温度：-29～250～425℃
