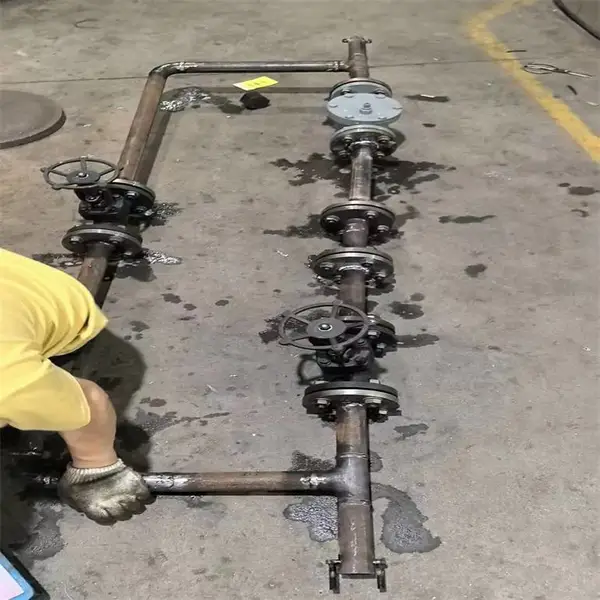

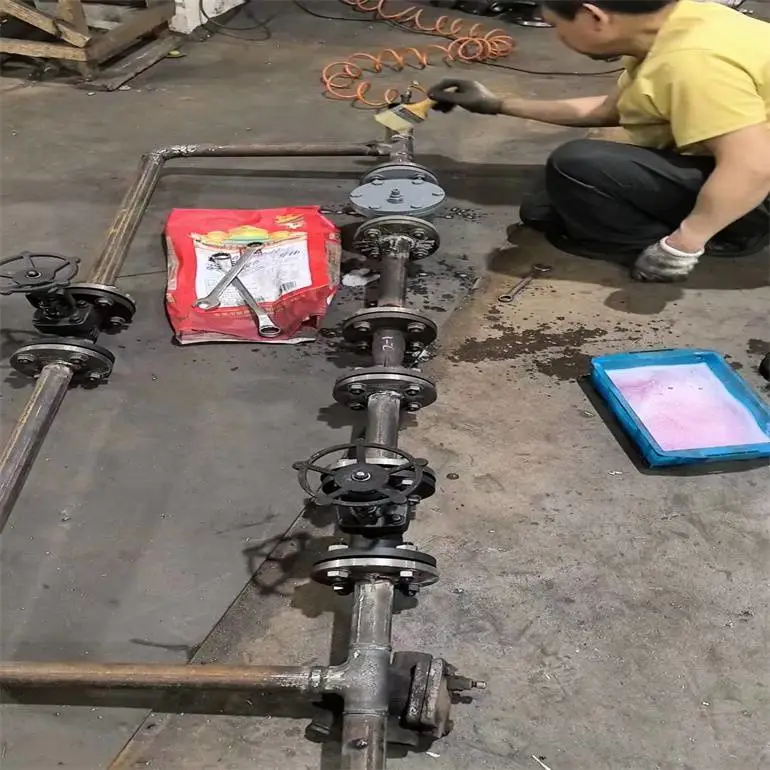

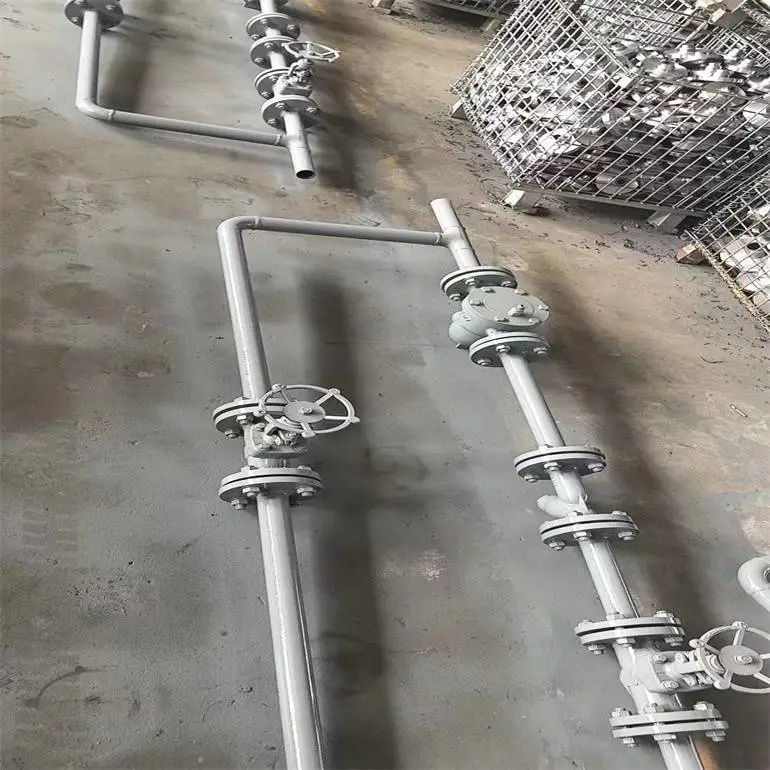

STC供热采暖管线上可调恒温式高温蒸汽疏水阀组阀用途

广泛用于石油,化工,造纸,医药,食品等蒸气设备,加热管理,拌热管线及小型热交换器及供热采暖管线上的选择。STC可调恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。

GB/T 12251 - 2005《蒸汽疏水阀 试验方法》是用于评估蒸汽疏水阀性能的标准方法，以下是详细介绍：

一、STC供热采暖管线上可调恒温式高温蒸汽疏水阀组范围

该标准规定了蒸汽疏水阀性能试验的试验装置、试验准备、试验项目和试验方法以及试验结果的处理。适用于机械型、热静力型和热动力型等各类蒸汽疏水阀，为这些疏水阀的性能测试提供了统一的规范。

二、STC供热采暖管线上可调恒温式高温蒸汽疏水阀组规范性引用文件

引用了多个相关标准，这些文件为蒸汽疏水阀试验提供了必要的补充信息和技术支持，例如在压力测量、温度测量等方面的标准要求，确保试验过程的准确性和结果的可靠性。

三、STC供热采暖管线上可调恒温式高温蒸汽疏水阀组术语和定义

明确了蒸汽疏水阀试验中的一些关键术语，如 “凝结水排量”（单位时间内疏水阀排出的凝结水量）、“工作压力”（在给定温度下，蒸汽疏水阀能正常工作的进口压力）等。这些术语的清晰定义有助于准确理解和执行试验内容。

STC供热采暖管线上可调恒温式高温蒸汽疏水阀组工艺概述：

利用加压气化单元废热回收器E606101/ E606201（A～E）产生的低压蒸汽，在气化车间设置低压蒸汽公用站，公用站底部安装疏水阀组ST606105 A～E，低压蒸汽冷凝液进行密闭回收。疏水阀组ST606105 A～E设计、安装为倒吊桶式，阀后管道布置2300mm向上立管。

四、STC供热采暖管线上可调恒温式高温蒸汽疏水阀组试验装置

（一）试验系统的基本组成

蒸汽疏水阀试验系统一般包括蒸汽发生装置、压力调节装置、温度调节装置、流量测量装置、疏水阀试验台等部分。蒸汽发生装置用于产生试验所需的蒸汽，压力调节装置和温度调节装置分别用于控制蒸汽的压力和温度，使其符合试验要求。流量测量装置用于准确测量凝结水的排量等参数。

（二）压力测量装置要求

压力测量装置的精度应满足试验要求，其测量误差一般不超过试验压力的 ±0.5%。在疏水阀的进口和出口都要设置压力测量点，以准确记录蒸汽在不同位置的压力变化，为评估疏水阀的压力相关性能提供数据支持。

（三）温度测量装置要求

温度测量装置同样要有足够的精度，用于测量蒸汽和凝结水的温度。在蒸汽疏水阀的进口、出口以及可能涉及的其他关键位置进行温度测量，确保能够准确获取温度数据，这对于研究疏水阀在不同温度条件下的性能至关重要。

五、STC供热采暖管线上可调恒温式高温蒸汽疏水阀组试验准备

（一）蒸汽疏水阀检查

在试验前，要对蒸汽疏水阀进行外观检查，确保没有损坏、变形等情况。同时，检查疏水阀的型号、规格等参数是否符合试验要求，包括公称压力、公称尺寸、连接方式等。

（二）试验介质选择

试验介质主要是蒸汽和凝结水。蒸汽的质量（如干度）会对疏水阀的性能产生影响，因此要确保蒸汽的品质符合试验要求。对于凝结水，其温度、压力等参数也需要在试验前进行确认和记录。

特性：
①热敏感元件采用进口材料，灵敏度高坚固耐用。阀前始终备凝结水，形成水封，无新鲜蒸汽泄漏。排气性能好，抗水击，并可任意角度安装；
②该阀适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排放温度，节能效果好。

结构特点:

1. 本阀采用感温元件的热胀冷缩原理来控制启闭.2.动作灵敏,排水温度恒定,不受压力影响,节能效果好.3.能连续排水,无噪音,小轻型轻量设计,安装方便,而且能任意角度安装.4.能自动排除空气,无气锁现象,还能调节排水温度.

2.



STB可调恒温式疏水阀标志

5.1  标志位置

5.1.1  蒸汽疏水阀的标志可设在阀体上，也可标在标牌上，标牌必须与阀体或阀盖牢固固定。

5.1.2  标志不得被覆盖。

5.2  必须使用的标志

　　a）  产品型号；

　　b）  公称通径；

　　c）  公称压力；

　　d）  制造厂名称和商标；

　　e）  介质流动方向的指示箭头；

　　f）  高工作压力；

　　g）  高工作温度。

5.3  可选择使用的标志

　　a）  阀体材料；

　　b）  高允许压力；

　　c）  高允许温度；

　　d）  高排水温度；

　　e）  出厂编号、日期。

5.4  上述各项标志若已标在阀体上也可以重复标在标牌上。

5.5  只要不与上述标志混淆，还可附加其他标志。

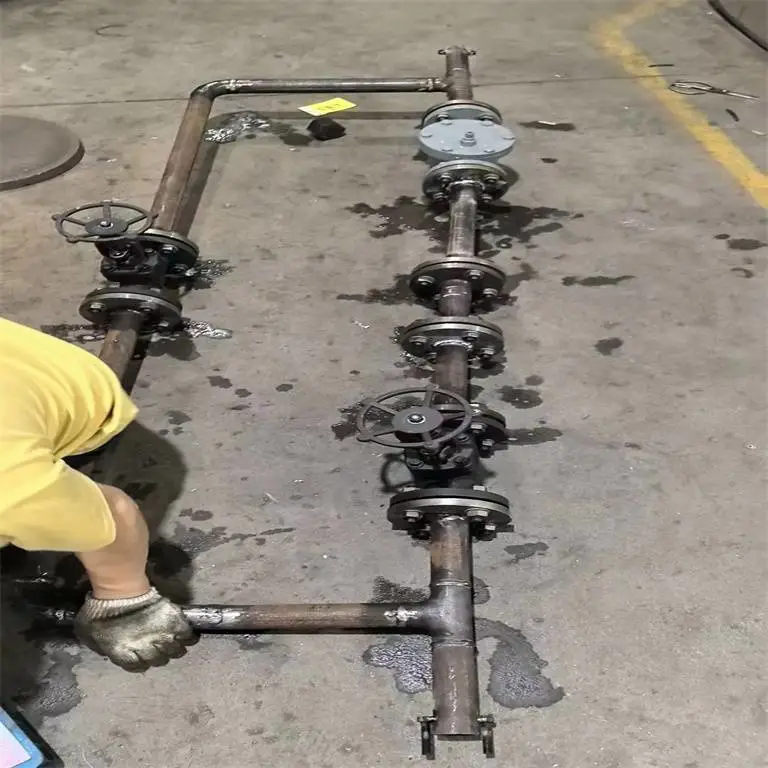

STC供热采暖管线上可调恒温式高温蒸汽疏水阀组

STB可调恒温式疏水阀外形尺寸

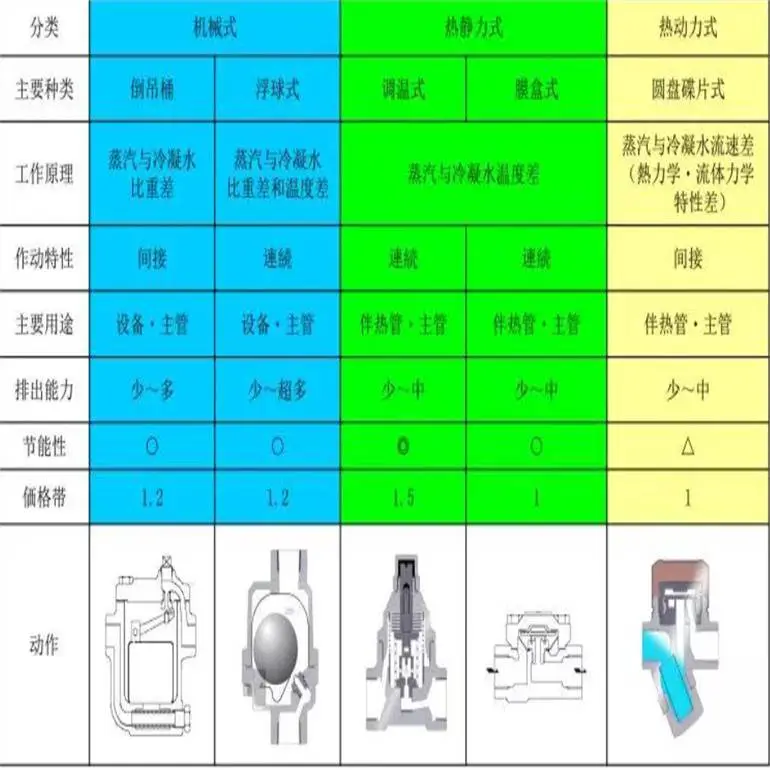

使用和利用蒸汽的设备上只需要蒸汽。在这种设备内肯定要产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。在这种情况下，疏水阀重要的功能有以下三个方面：

六、试验项目和试验方法

七、STC供热采暖管线上可调恒温式高温蒸汽疏水阀组试验结果的处理

数据整理和分析

对试验过程中记录的压力、温度、排量、漏汽量等数据进行整理和分类。剔除异常数据点，这些异常数据可能是由于试验装置的短暂故障或测量误差等原因导致的。然后对数据进行分析，例如通过绘制排量 - 压力曲线、漏汽量 - 压力曲线等来直观地展示蒸汽疏水阀的性能。

性能指标计算和判定

根据整理后的试验数据，计算蒸汽疏水阀的各项性能指标，如凝结水排量系数、漏汽率等。将这些性能指标与产品标准或试验要求进行对比，判定蒸汽疏水阀的性能是否合格。如果不符合要求，需要分析原因，可能是疏水阀本身的设计或制造问题，也可能是试验过程中的某些因素导致的。

八、STC供热采暖管线上可调恒温式高温蒸汽疏水阀组试验报告

试验报告应包括蒸汽疏水阀的型号、规格、制造厂名；试验日期、试验地点；试验介质的参数（如蒸汽干度、温度、压力）；试验装置的主要参数；试验项目和试验方法；试验数据和性能指标计算结果；试验结果判定；试验过程中的异常情况说明等内容。试验报告是对蒸汽疏水阀试验过程和结果的完整记录，对于产品的质量控制、性能评估以及用户选型都具有重要意义。

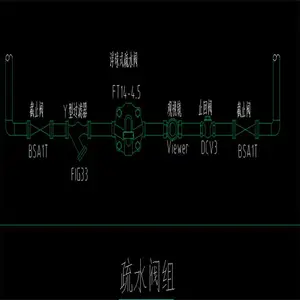

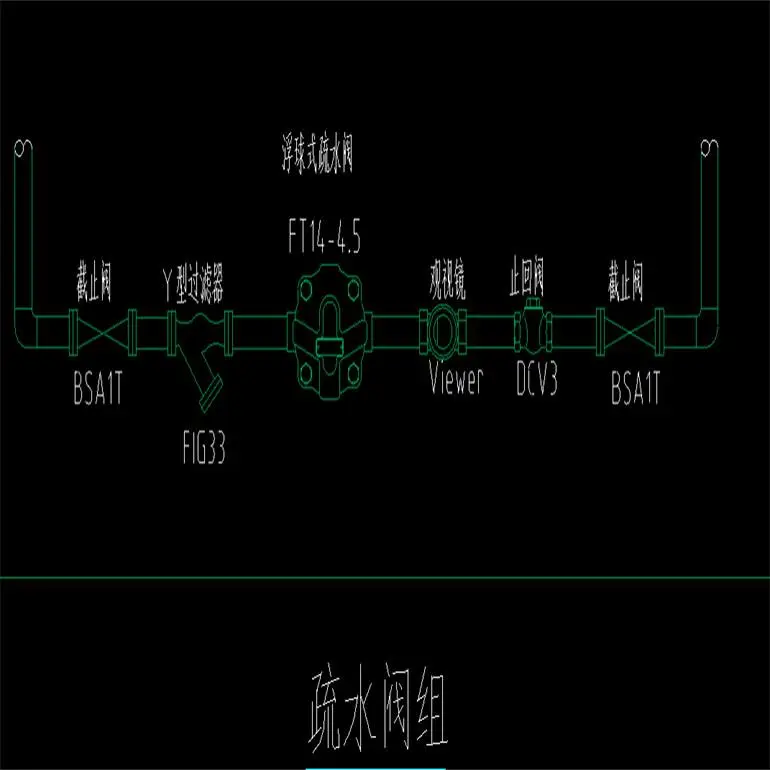

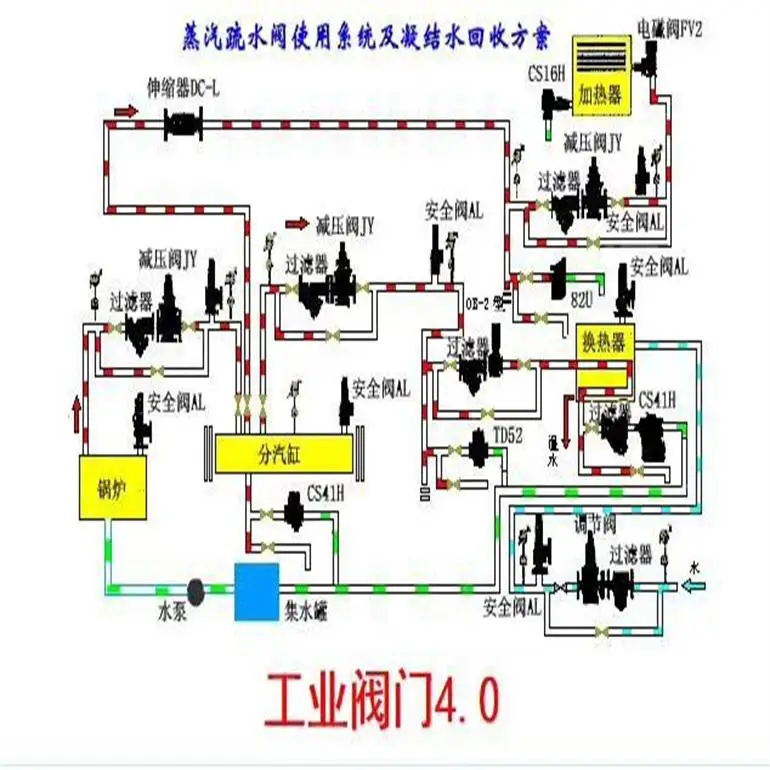

选定合适的疏水阀型号和口径后，正确的安装方法将决定疏水阀能否高效工作。蒸汽疏水阀作为蒸汽疏水站的关键组件，其性能受到整个系统中各部件协同工作的影响。因此，在安装过程中，必须确保蒸汽疏水站内所有组件都正确就位，以保障系统的顺畅运行。

1、蒸汽疏水阀安装时应遵循以下原则：

（1）为防杂质、焊渣等进入疏水阀造成堵塞，需在上游安装Y形过滤器。

（2）非直接排大气系统，应装Spiratec检测装置以监测疏水阀状态。或用观视镜代替，但需离喷排式疏水阀下游至少一米。

（3）排水管存在背压时，为防疏水阀进口压力降低或停机时蒸汽空间积水，应在下游装止回阀。

（4）不建议安装旁通，以防蒸汽泄漏、疏水阀故障，增加冷凝水管道压力。

（5）疏水阀应装于用汽设备出口下方，之间设约150mm下降管。

（6）确保疏水阀正确方向，特别是机械式疏水阀，否则会导致磨损、失效和蒸汽泄漏。

（7）热动力蒸汽疏水阀水平安装时寿命最长。

（8）避免群组疏水，以防各设备不同工作情况导致系统积水。

（9）带温度控制的换热设备，应防冷凝水排放管向上提升，以免系统负荷降低时无法排放冷凝水，造成设备积水、水锤等。

（10）疏水阀应尽量接近被疏水设备出口，以防蒸汽汽锁。

（11）在蒸汽空间不允许积水的情况下，为保护热静力疏水阀，需在上游增设一段约2米长的冷却段。

（12）针对过热蒸汽或系统压力波动大的情况，使用倒吊桶疏水阀时，应在进口处装设止回阀，以确保水封不被破坏，从而防止蒸汽泄漏。

（13）在某些应用场景下，倒吊桶疏水阀可能因无法迅速排出空气而延长预热时间并导致设备积水。为解决此问题，可以安装一个独立的排空阀，以确保设备的顺畅运行。

（14）若双金属疏水阀被安装在背压系统中，需注意背压变化对冷凝水排放温度的影响。随着背压的增加，排放温度会降低，这可能增加设备积水的风险。

（15）对于安装在室外低温环境中的机械式疏水阀，应采取保温措施以保障其正常工作。

STC供热采暖管线上可调恒温式高温蒸汽疏水阀组蒸汽疏水阀的监测与维护

蒸汽疏水阀在蒸汽系统中扮演着至关重要的角色，其性能的稳定与否直接影响到整个系统的运行效率。因此，定期对蒸汽疏水阀进行监测与维护显得尤为重要。通过监测，我们可以及时发现疏水阀的异常情况，采取相应的措施进行修复或更换，从而确保蒸汽系统的稳定运行。同时，合理的维护措施也可以延长疏水阀的使用寿命，降低维修成本。

1、蒸汽疏水阀失效的可能原因包括：

（1）由于机械磨损，蒸汽疏水阀可能无法发挥其正常功能，如同其他机械机构一样，这也是不可避免的。

（2）锅炉水处理不当，导致锅炉水中TDS值过高，进而携带杂质进入蒸汽系统。这些杂质可能会减小或堵塞疏水阀的排放口，需注意，一个15mm口径的疏水阀，其排放孔通常仅有3mm左右。

（3）管道中的杂质、系统的水锤现象或腐蚀问题等都会对疏水阀造成严重损害。

（4）此外，疏水阀的选型不当或安装错误也会影响其正常工作。

2、蒸汽疏水阀失效的表现主要有两点：一是泄漏蒸汽，这会导致能源的浪费，无法维持稳定的压力和温度，增加冷凝水管道的压力，进而影响其他设备的工作性能，甚至对设备造成冲蚀；二是无法排水，这将导致设备积水，从而造成温度控制不准确，产品质量受损，热输出减少，以及水锤对设备的损坏。

3、为了确保疏水阀的正常运行，日常维护显得尤为重要，包括定期检修和更换内部部件等。虽然无法通过其他方法完全替代维护工作，但我们可以借助***检测手段来提升维护效率。

4、以下是一些实用的检测方法：在蒸汽疏水阀上喷水以观察其工作状态，观察疏水阀排放至大气中的情况，使用观视镜进行直观检查，以及借助温度测量仪表、超声波检测仪和导电率检测仪等仪器进行***测量。

尽管蒸汽疏水阀在整蒸汽系统中只占据较小的体积，但其工作状态却对系统的能源消耗产生深远影响。在系统改造中，疏水阀的费用占比虽小，但其对节能效果的贡献却高达40%以上。因此，针对不同的应用和工况，工程师们应精心选择质量***、型号合适的蒸汽疏水阀，并确保正确安装，同时不可忽视日常维护和定期检测的重要性。

STC供热采暖管线上可调恒温式高温蒸汽疏水阀组

1、排除空气及其他不可凝气体。
2、能迅速排除产生的凝结水。
3、防止蒸汽泄漏。

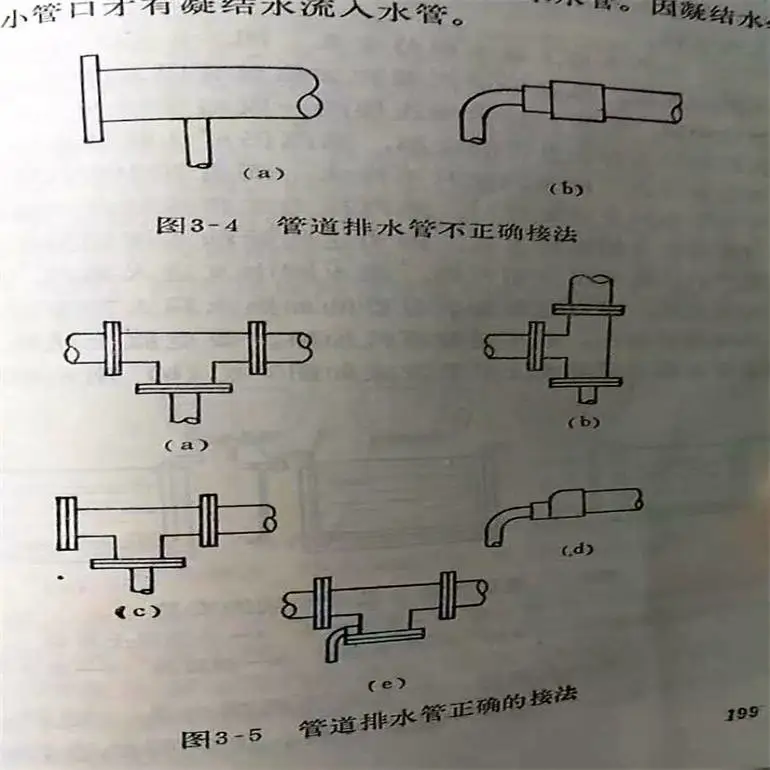

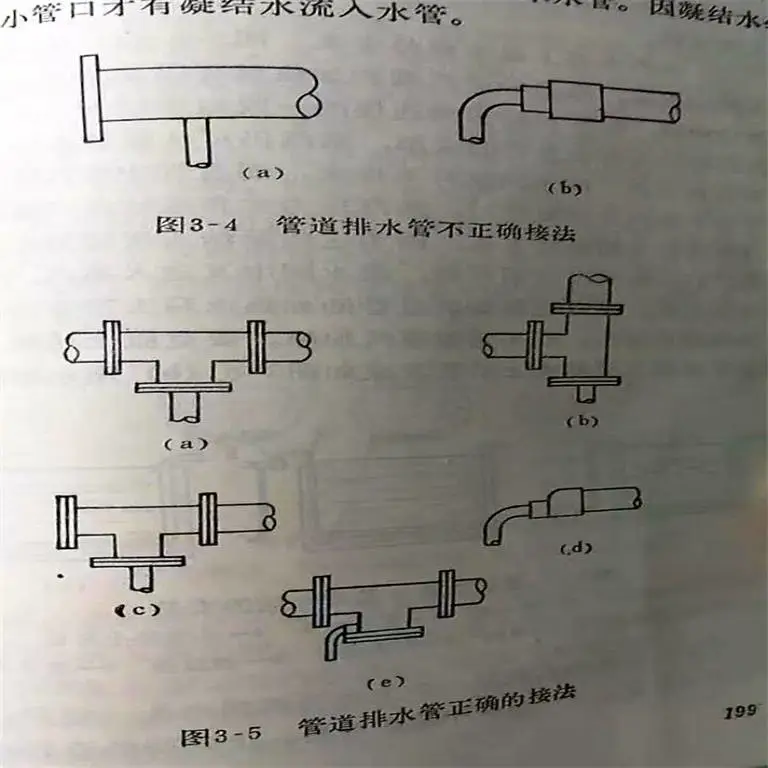

1、在安装疏水阀前要先清理管道中的杂物，以免在疏水阀工作的时候有杂质阻隔
2、疏水阀的前端要安装过滤器，确保疏水阀不受管道杂物的影响，而且还要定期的去清理过滤器里的杂物
3、疏水阀的前后段都要安装有阀门，方便疏水阀的调试和检修
4、凝结水流的走向要于疏水阀安装箭头标识*，这个很重要，反向安装的话就会导致疏水阀不能工作
5、疏水阀的安装位置应是设备出口的低处，及时排除凝结水，避免管道产生汽阻
6、如果发现疏水阀有跑汽的情况，要及时排除污秽和清理过滤网

二、STC供热采暖管线上可调恒温式高温蒸汽疏水阀组疏水阀使用方法介绍
1、排量范围是指压差从0.02MPa到所标压差之间该型号疏水阀的大排水量。

2、疏水阀可根据用户对工作压差、凝结水排量及接口通径等的特殊要求定制。
3、疏水阀的大排水量=用汽设备产生的凝结水量×备用系数滚筒式烘干设备备用系数取6～10，其它设备备用系数取2～4

STC供热采暖管线上可调恒温式高温蒸汽疏水阀组订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
