CKSG-0.7/0.48-7%鲁杯低压串联电抗器改善系统的电压波形 保护电容器 提高电网功率因数

低压串联电抗器

产品介绍:串联电抗器里面通过的是交流电流,是电力系统无功补偿装置的重要配套设备。它的作用是与补偿电容器串联使用,起抑制谐波,限制合闸涌流及操作过电压,改善系统的电压波形,保护电容器,提高电网功率因数,对电大电容器及其它电力设备的安全运行起到了较大的作用。

使用环境

1.海拔高度不超过1000米2.运行环境温度-25°C~+45°℃,相对湿度不超过90%3.周围无有害气体,无易燃易爆物品4.周围环境有良好的通风条件,如装在柜内应加通风设备

结构特点

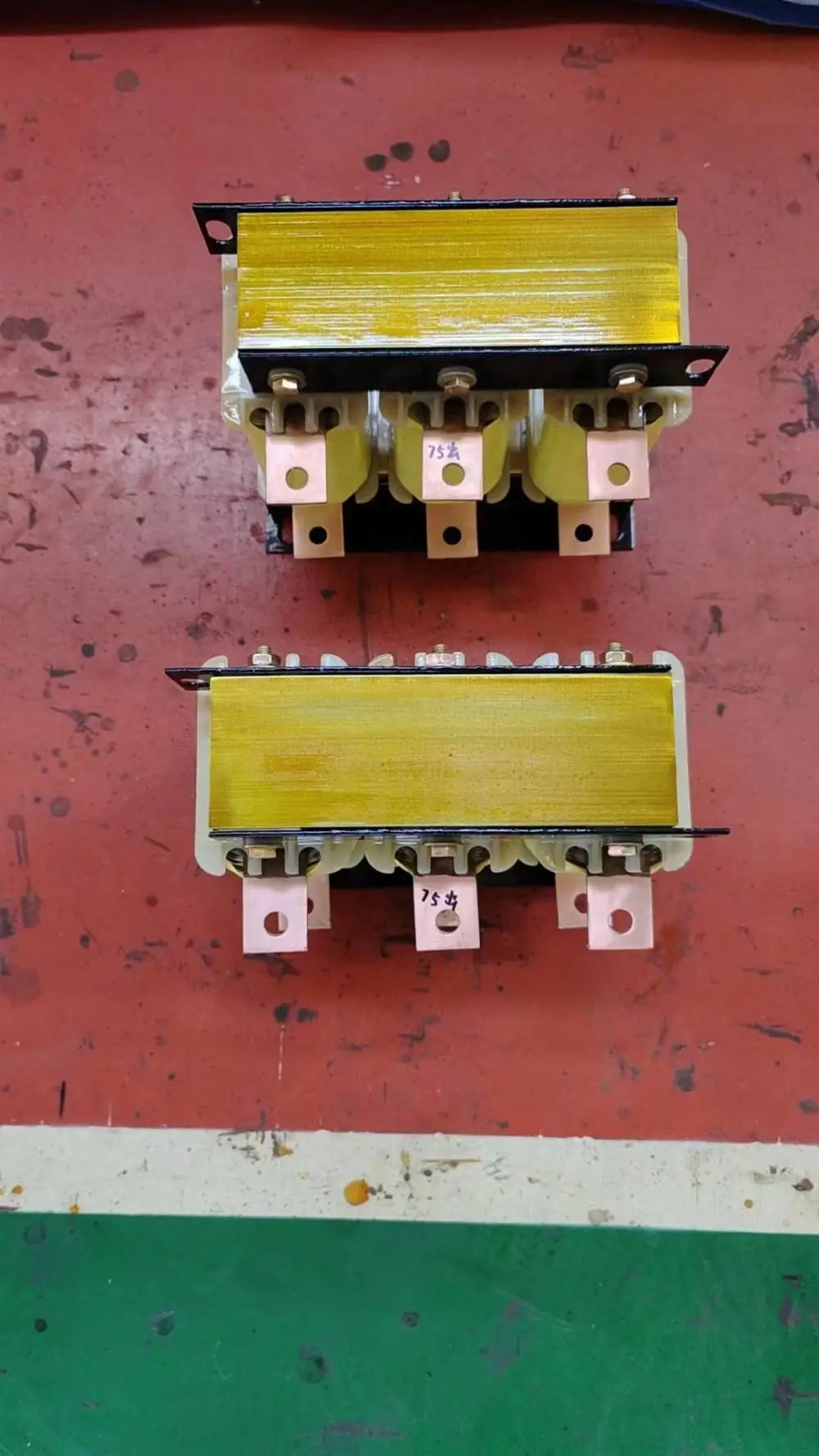

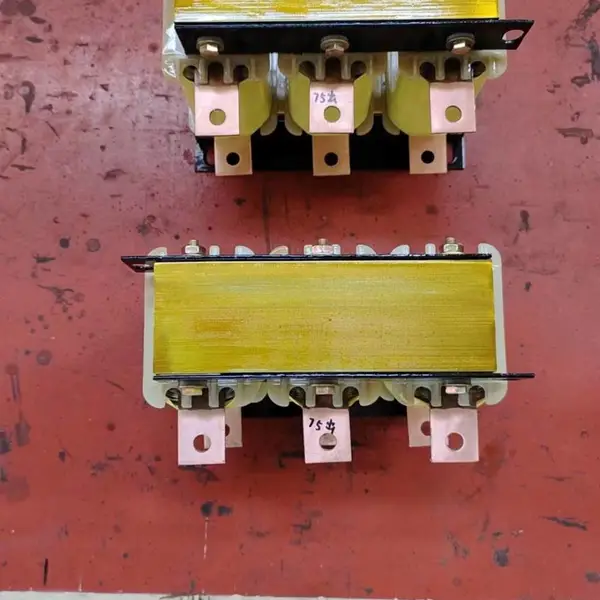

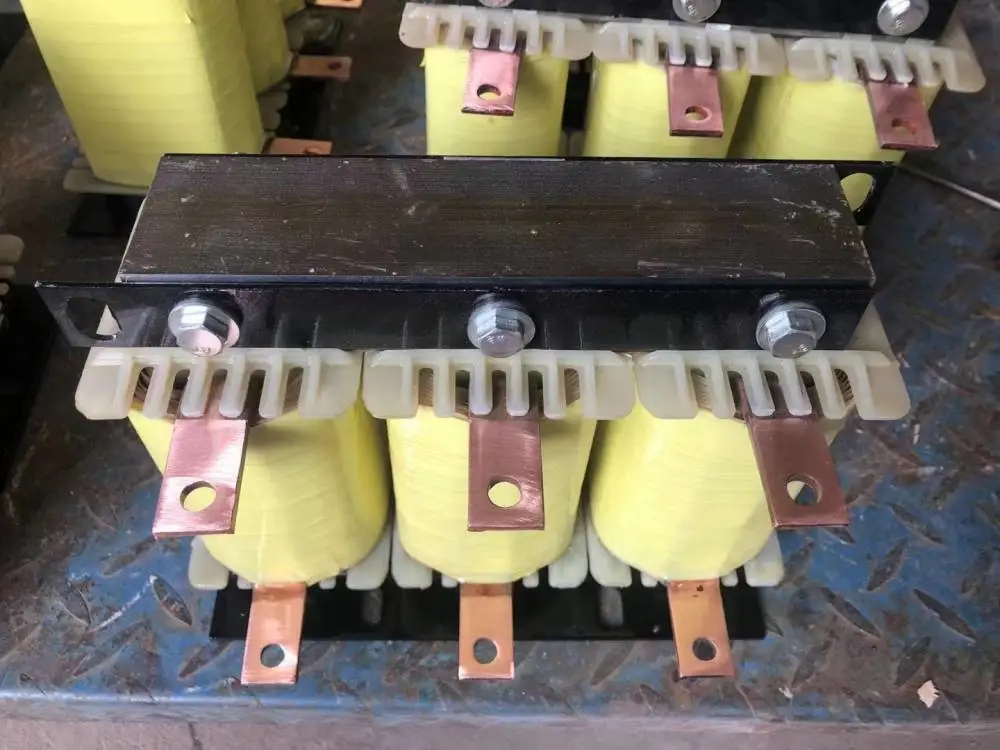

1.RFCKSG型低压串联电抗器采用三相干式结构

2.铁芯采用优质冷轧低损耗硅钢片,线圈采用优质电磁

线绕制,具有较好的电磁性能

3.电抗器的线圈和铁芯组装成一体后经过预烘-真空浸-热烘固化为一个整体,减小了运行时的噪音,具有较高的耐热等级,确保电抗器安全无噪音的运行

4.整体结构简单,布局合理,体积小,美观大方,便于柜内安装等级,确保电抗器安全无噪音的运行

技术参数

系统电压

电压等级:400V、450V、480V、525V

额定频率:50Hz-60Hz

·额定容量

额定容量:10-120kVAR

千式

相数:单相/三相

三相

额定电抗率:5%、6%、7%、12%、14%

串联电抗器

过载能力:1.45-2.0In

锐发简称

额定温升:1.35In下,铁芯<75K、线圈<65K

电容器组电抗器

电感偏差:士3%Ln

线性度:1.85In5

温控开关:125°C开断,常闭型

65°C闭合,常开型

绝缘等级:3KV/min,无闪络、击穿

运行噪音:<60db

运行环境:-25°C-45℃
