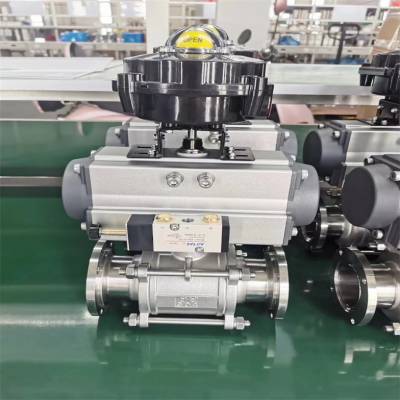

GUQ含气动三零件单作用气动真空隔离法兰式球阀 GUQ气动真空球阀产品说明

　　气动真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。

真空阀门的种类繁多，通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,开闭迅速高真空球阀用途和使用范围：GU系列球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。

一、GUQ含气动三零件单作用气动真空隔离法兰式球阀真空阀门类型

二、GUQ含气动三零件单作用气动真空隔离法兰式球阀检验标准和规范

二、GUQ含气动三零件单作用气动真空隔离法兰式球阀***

1. ***标准

***标准是***化组织（***）制定的标准。真空球阀通常参考以下标准：

*** 5211：工业阀门.操作设置.安装和应用

*** 5272：工业阀门.闸阀、截止阀、球阀和止回阀的试验

*** 14313：石油和天然气工业.管道输送系统.阀门规范

2. DIN标准

DIN标准是德国***制定机构所制定的标准。真空球阀通常参考以下标准：

DIN EN 331：燃气基础设施.阀门用于燃气流量控制

DIN EN 1983：阀门的可靠性和寿命

三、GUQ含气动三零件单作用气动真空隔离法兰式球阀行业标准

除了***外，真空球阀还存在一些行业标准。以下是一些常见的行业标准：

1. GB/T标准

中国***化委员会制定的标准，包括：

GB/T 12237：钢制球阀

GB/T 12238：球阀

GB/T 12239：球阀法兰连接尺寸

2. JB/T标准

JB/T标准是中国机械工业标准化技术委员会制定的标准：

JB/T 9092：球阀术语

JB/T 7746：不锈钢球阀

JB/T 7747：球阀安装尺寸

3. HG/T标准

HG/T标准是化工行业标准：

HG/T 3704：高真空阀门

HG/T 3442：球阀尺寸

三、GUQ含气动三零件单作用气动真空隔离法兰式球阀商家推荐

在选购真空阀门时，可以参考以下几点：

1.咨询商家的品牌和证书，了解其产品的生产标准和质量体系。

2.考虑阀门的工作环境、流体特性和控制要求，选择适合的阀门类型和材质。

3.注意与其他组件的兼容性，避免出现连接不良或泄露等问题。

GUQ含气动三零件单作用气动真空隔离法兰式球阀真空阀的应用

真空泵系统：在真空泵系统中，真空阀用于控制系统内的压力，防止系统泄漏，确保所需的真空环境。常见的应用包括化学反应、物理实验等。

半导体制造：在半导体的生产过程中，真空阀用于保持整个生产环境中的真空度，确保材料的沉积、刻蚀等过程的***性。

真空包装：食品或药品的真空包装需要通过真空阀来调节空气的排放和密封，以延长产品的保质期。

科研实验：在物理、化学等实验中，真空阀被广泛应用于创建和保持高真空环境。许多精密仪器，如电子显微镜、质谱仪等都需要***的真空控制。

热处理：在金属热处理或玻璃退火等过程中，真空环境有助于防止氧化反应，真空阀则用于维持所需的真空状态。

　
GUQ含气动三零件单作用气动真空隔离法兰式球阀高真空球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（
6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空*压力都可应用。

【一】GUQ含气动三零件单作用气动真空隔离法兰式球阀耐超高真空球阀主要性能：
①漏率：阀体 ≤1.3×10-9Pa.M3/S；
②压力范围：1.3×10-7Pa～6×105Pa；
③工作介质：水、蒸气、酸、碱。
④工作温度：-30℃～+150℃。
⑤安装位置：任意。
⑥寿命：≥20000次。

GUQ含气动三零件单作用气动真空隔离法兰式球阀工作原理：在真空系统中的作用：

GUQ含气动三零件单作用气动真空隔离法兰式球阀

GUQ气动真空球阀主要技术性能

GUQ含气动三零件单作用气动真空隔离法兰式球阀零部件材料

四、气动真空球阀 执行器参数

GUQ气动真空球阀外形及连接尺寸(mm)
螺纹连接的外形及连接尺寸(图一)

GUQ含气动三零件单作用气动真空隔离法兰式球阀活套法兰连接(GB6070)(图二)

GUQ含气动三零件单作用气动真空隔离法兰式球阀快卸法兰连接(GB4982)(图三)

GUQ含气动三零件单作用气动真空隔离法兰式球阀外形及连接尺寸

螺纹连接的外形及连接尺寸(JB919)表

■活套法兰连接(GB6070)

活套法兰连接(GB6070)表

■快卸法兰连接(GB498)

快卸法兰连接(GB498)表

球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

GUQ含气动三零件单作用气动真空隔离法兰式球阀总结

真空阀作为真空系统中的关键组件，发挥着控制气体流动、保持真空状态的作用。在不同的应用场景下，真空阀根据需求选择不同的控制方式和密封技术，确保系统的稳定性和效率。

正确的安装和调试对于真空阀的正常运行和系统的整体性能至关重要。以下是详细的安装与调试步骤：

3. GUQ含气动三零件单作用气动真空隔离法兰式球阀调试步骤

检查阀门动作：手动操作阀门（如旋转手柄或调整控制器），确保阀门能够顺畅地开启和关闭，没有卡滞或阻塞现象。

连接管道：将管道或系统组件连接到阀门的进出口，确保连接稳固。

启用系统：缓慢开启系统的气源或泵，逐步提高真空度或压力，避免瞬间骤升骤降对系统造成损坏。

检查泄漏：在系统运行过程中，检查阀门周围是否有气体泄漏。可以使用泡沫试剂或者气体检测仪进行泄漏检测。确保阀门和管道连接处的密封性良好。

调整阀门：根据系统需求调整真空阀的设定参数（如压力、流量等）。如果是电动或气动控制的阀门，确保控制信号和设置参数符合要求。

记录数据：记录系统的运行数据和真空阀的性能数据，包括真空度、流量、压力等，以便于后续的维护和故障排查。

测试运行：让系统在实际工作条件下运行一段时间，观察真空阀的工作状态，确保其稳定性和可靠性。

4. GUQ含气动三零件单作用气动真空隔离法兰式球阀定期维护

检查和清洁：定期检查阀门的运行状态，清洁阀门和接口，确保没有积尘或污垢影响其性能。

检查密封：定期检查密封材料的状态，必要时进行更换。

校准和调整：根据需要对阀门进行校准和调整，以保持系统的准确性和稳定性。

通过以上步骤，可以确保真空阀的正确安装和调试，从而提高系统的运行效率和稳定性。如果遇到问题，可以参考阀门的使用说明书，或联系专业的技术支持人员进行进一步的帮助。

作为真空系统中重要的控制元件，真空阀门的选择和检测非常重要。在选购和使用真空阀门时，需要考虑多个因素，包括阀门类型、检验标准和规范、商家推荐等。本文介绍了常见的真空阀门类型和检验标准，希望能够帮助真空系统工程师更好地选择和使用真空阀门。

 GUQ气动真空球阀使用和维护及故障排除方法
1、安装与使用
（1）气动球阀在安装使用之前，必须对阀门进行安装前的检查和开关运行试验。只有在运行动作正常的条件下，才能安装使用。
（2）气动球阀的安装要尽可能使阀门与管路法兰同心，并加支撑固定。不能使球阀受其它外力作用，以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。
（3）要***气动球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。清洁度应小于0.4微米。
（4）接入气源之前，必须清洁供气管路，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。
（5）气动执行器、电磁阀、定位器、过滤器、减压阀等的连接，可用铜管或尼龙管，为以防防尘及减小噪声，排气口应安装消声器或消声节流阀。
（6）安装好以后，对气动阀门应进行试验，给气动执行器加压至额定值，压力为0.4～0.7mpa，对气动球阀进行开关试验，观察阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压，反复开关使阀门调到开关灵活即可。
（7）安装调试开关型气动球阀时，先用手动装置进行（电磁阀上的手动按钮）调试、动作正常后在通电调试。
（8）气动球阀应定期进行维护保养阀杆转动处，应三个月加油（机油）一次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查一次，每年检修一次。

GUQ含气动三零件单作用气动真空隔离法兰式球阀保养与维修


GUQ含气动三零件单作用气动真空隔离法兰式球阀订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
