1. 系统概述

井筒电磁热风机触摸屏控制系统是专为民用、工业用井筒电磁热风机开发的一款控制系统。该控制系统采用触摸屏加控制器的模式，具有采样***、控制合理、操作简便、画面美观、可定制性高、智能程度高、时间显示准确可靠、参数掉电不丢失、易安装等优点。

触摸屏为威纶通7-10寸TFT真彩液晶屏，色彩真实，使用寿命长。作为系统人机交互界面，它可显示整个系统的运行状况，可设定4-6个工作模式（标准模式，全天模式，***模式，防冻模式，强制模式，电话模式等），具有6时段定时，功率1-10档可调，多重系统保护设置，查看设备状态，查看出风温度、进风温度、室温等历史记录，并可查看历史数据趋势图等诸多功能。清晰的画面，完善的功能使您更加随心所欲掌控整个系统。

控制器具有多路开关输入量，多路温度输入量，多路热电偶采集输入量，便于采集多路传感器数据，可显示多个温度，多重安全保护，可控制多个设备（多组加热设备、多个风机）。控制器的开关输入量、输出量均经光耦隔离，抗干扰性强。

目前该系列产品已在多地使用,其完善的性能，可靠的质量，赢得了用户的一致好评。

2. 系统功能特点

a. 7-10寸触摸屏显示，界面美观，操控简单，功能强大，可根据客户要求定制。

b. 有多重保护功能，系统运行***。

c. 控制器内置24V电源，可给触摸屏供电，两者由RS-485通讯线相连，安装使用十分方便，占用空间小。

d. 本系统抗干扰性能强，宽电压设计，运行稳定，适用范围广泛。

3. 系统使用的基本条件

a. 电源电压适用范围：输入电压 AC90V~260V(单相)

b. 交流输入电源频率：50Hz

c. 工作环境温度 -15℃~+70℃

d. 工作环境湿度： 20~95 %RH

e. 温度设定范围：+5℃~+299℃

f. 当前温度显示范围：0℃~+999℃

4. 系统的结构组成

4.1系统组成

a. 触摸屏                 1块

b. 控制器                 1块

c. RS-485通讯线      1根

d. K型热电偶             3根（选配）

e. 过温保护传感器         1 ~ 5根（选配）

f. 其它传感器             选配

4.2接口说明

控制器为触摸屏提供工作电源，并对整个系统强电实现控制输出. 其接口如下：

a. 220V     交流220V电源输入

b. 24V      直流24V电源输出（触摸屏供电用）

c. 通讯口   触摸屏与控制器通讯接口

d. 风机     继电器输出（干接点）

e. 加热体   继电器输出（干接点）

f. 温度     出风温度、进风温度或者室温传感器探头接口

g. 流量开关接口（流量开关为选配部件，用户可自行配设，不用时将插座短路即可）

h. 过温     过温保护传感器探头接口

5. 安装

将触摸屏和控制器之间的电源线及通讯线连接好，然后分别将触摸屏和控制器安装到面板和箱体中，将事先做好的热电偶、过温保护传感器探头等接到控制器相应的位孔中。

详细说明如下：

5.1触摸屏

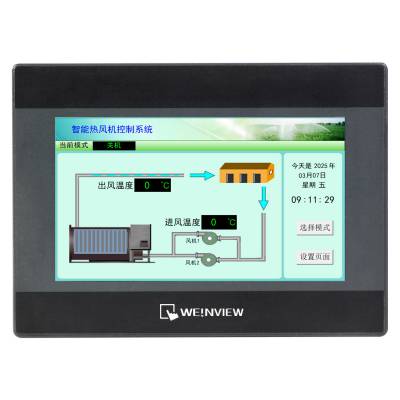

u 7寸触摸屏

如上图所示：7寸触摸屏正面尺寸为：200.35mm x 146.35mm

如上图所示：7寸触摸屏的安装开孔尺寸为：192mm x 138mm

u 10寸触摸屏

如上图所示：10寸触摸屏正面尺寸为：271mm x 213mm

如上图所示：10寸触摸屏的安装开孔尺寸为：260mm x 202mm

a. 请注意在产品背后安装设备时，请确保交流电源线，接触器，启动器，继电器和其他类型的电气接口设备与触摸屏距离较远，特别应与开关电源保持较远距离，且这类设备输入，输出电缆必须采用屏蔽电缆，并将屏蔽网接到系统的星形接地点。

b. 触摸屏需安装在深度超过105mm的柜体中，并且为了不影响正常的打开面板，建议触摸屏四周保持25mm的空间距离。

c. 安装方法：将触摸屏放入安装孔中，从面板背面将安装螺钉分别卡入产品外壳周围的固定孔，然后逐个锁紧螺钉，直至产品牢靠固定在面板上。

d. 附触摸屏厂家安装说明一份，请详阅。

5.2控制器

图5.1 控制器

图5.2 控制器端子

a. 控制器尺寸为：179mm（长） x 100mm（宽） x 77mm（高）

b. 控制器安装方式为：标准35mm导轨安装

6.
电气连接

6.1控制器端子定义

表6.1 控制器端子定义

6.2详细接线方法

a. DB9接口为485通讯接口，通过随机配送的通讯电缆连接至触摸屏的DB9通讯接口上

b. Y0-Y11为加热体控制输出接口，1M、2M、3M分别为这12个加热体输出的公共端

c. Y12-Y13为风机控制输出接口，Y12为1号风机，Y13为2号风机，4M为这2个风机输出的公共端

d. 24V、0V为24V电压输出，给触摸屏供电，分别接至触摸屏的24V、0V

e. X0为过温保护输入接口， 5M为这4个输入口的公共端

f. 热电偶输入接口：X3（36）为出风温度热电偶输入（+）端，6M（37）为出风温度热电偶输入（-）端；X4（38）为进风温度热电偶输入（+）端，X5（39）为进风温度热电偶输入（-）端；X6（40）为室温热电偶输入（+）端，X7（41）为室温热电偶输入（-）端

g. A0-A3为备用传感器输入接口，7M为这4个输入口的公共端

h. A4为流量开关输入接口，A5-A7为备用传感器输入接口，8M为这4个输入口的公共端

i. L、N接交流220V电源，FG接大地

说明：所有的输出均为继电器输出，允许电流2A/交流220V，无法直接控制加热体或风机，请接交流接触器使用。

7.
使用方法

通电前先检查各部分电路是否已按要求连接。

触摸屏上电后自动启动，进入首页。

7.1首页

图7.1 首页

“首页”显示整个系统运行状态 ：当前出风温度、当前进风温度、当前室内温度、系统的工作状态、当前工作模式、风机是否运转、加热体工作情况、是否有报警等等。对于“首页”可控部分说明如下：

a.  “选择模式”按钮，点击进入该页面：

b. “报警”警示灯：有报警产生时，页面上方显示栏右侧自动出现“报警  点击查看详情”闪烁字样，并发出报警声（在系统设置页面可设置是否发出报警声音）。此时点击此处可弹出“设备状况”页面，提示系统出现的问题。警示灯会一直闪烁直至系统问题得到解决。

c. “设置页面”按钮：点击此键可进入设置页面：工作模式设置、强制风机、设备状态、温度记录、24H工作记录、系统设置等。

7.2“工作模式设置”页面

图7.2 “工作模式设置”页面

7.2.1标准模式编辑

图7.3 “标准模式编辑”页面

标准模式可进行6个时段时间及温度设置，功率1-10档可调：

a. 点击6个时段前的复选框可开启或者关闭该时段；

b. 点击数据可出现编辑框，调整数据大小

c. 编辑完后可进行整体保存或者取消更改数据（重置）

d. 点击“保存”后，系统自动进行“可行性运算”，将运算完后的合理性结果显示出来并保存。

e. 在标准模式运行时，若系统时钟正处于定时开机时间范围内，风机和加热器的工作情况如下：

当检测到的温度Ｔ<此定时时段的设定温度下***，系统先打开风机运行120秒，然后加热器投入工作。

当检测到的温度Ｔ>=此定时时段的设定温度上***，系统断开加热器，风机运行120秒，待加热箱中的余热散出后，关闭风机。

7.2.2全天模式

图7.4 “全天模式”页面

a. 点击“+”、“-”可调整数据大小

b. 编辑完后可进行整体保存或者取消更改数据（重置）

c. 点击“保存”后，系统自动对数据检测纠正，将纠正后的合理性结果显示出来并保存。

7.2.3***模式

图7.5 “***模式”页面

在***模式中，可设置工作日和非工作日；在工作日和非工作日时均可设定标准模式、全天模式或者防冻模式三者其中之一为其工作模式。此种模式方便***休假的客户使用。

7.2.4 风机设置

图7.6 “风机设置”页面

此页面可以设定风机的工作方式，可以单台工作，也可以2台风机每隔一段时间自动切换,间隔时间可任意设定。

7.2.5恢复出厂设置

图7.7 “恢复出厂设置”页面

点击“恢复出厂设置”按钮可弹出确认对话框，确认后可以将所有数据恢复成出厂设置。

7.3“强制风机”页面

图7.8 “强制风机”页面

在此页面中，所有风机都可以强制开启或者关闭，此功能用于关机状态下的系统调试。

7.4“设备状态”页面

图7.9 “设备状态”页面

 “设备状态”页面（图7.11）显示了信息采集模块的工作状态，给用户提供设备状况，以便损坏时及时维修。

7.5“温度记录”页面

图7.10 “温度记录”页面

a. 系统每隔10分钟自动采集当前的出风温度、进风温度、室温数据并保存，用于用户查看历史数据

b. 系统每天将保存的出风温度、进风温度、室温数据分别生成一个文件存于系统，每个文件保存10天便自动删除。系统将保存的文件按照日期顺序陈列于左侧列表框中，用户可根据需要调阅某个日期的数据，点击“温度趋势图”可生成相应的曲线图，以供用户更形象的查看数据动态。

7.6“24H工作记录”页面

图7.11 “24H工作记录”页面

当风机运行状态或者加热体功率发生变化时，系统自动记录下当时的风机以及加热组工作状况，每天形成一个历史文件保存于系统10天，用于客户查看工作情况。

7.7“系统设置”页面

图7.12 “系统设置”页面

在本页面中，可以设置系统时间，背光灯亮度，背光时间，关闭报警声音。点击“确定”按钮生效。
