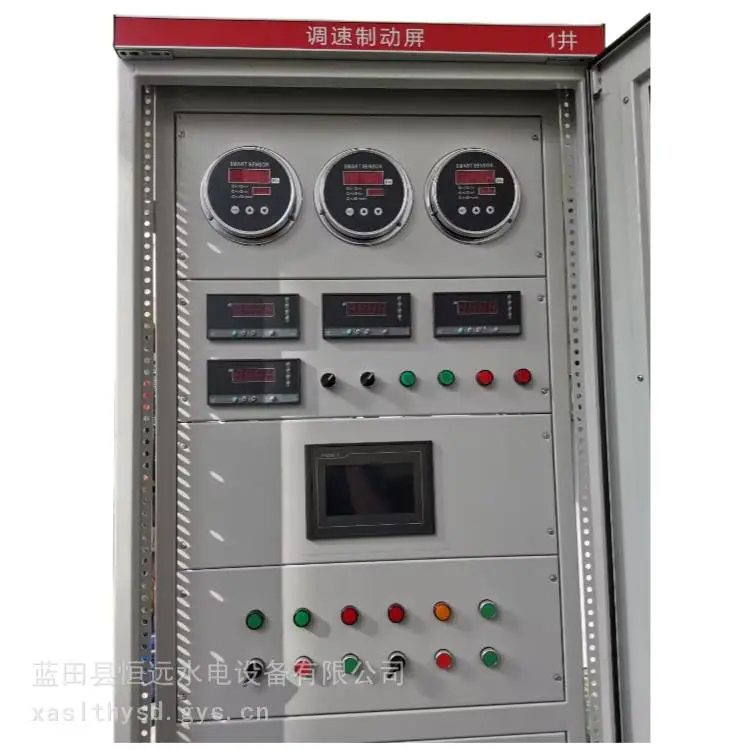

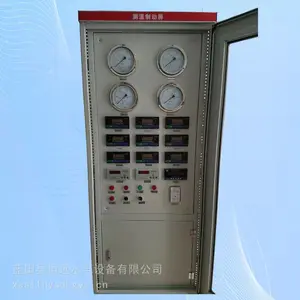

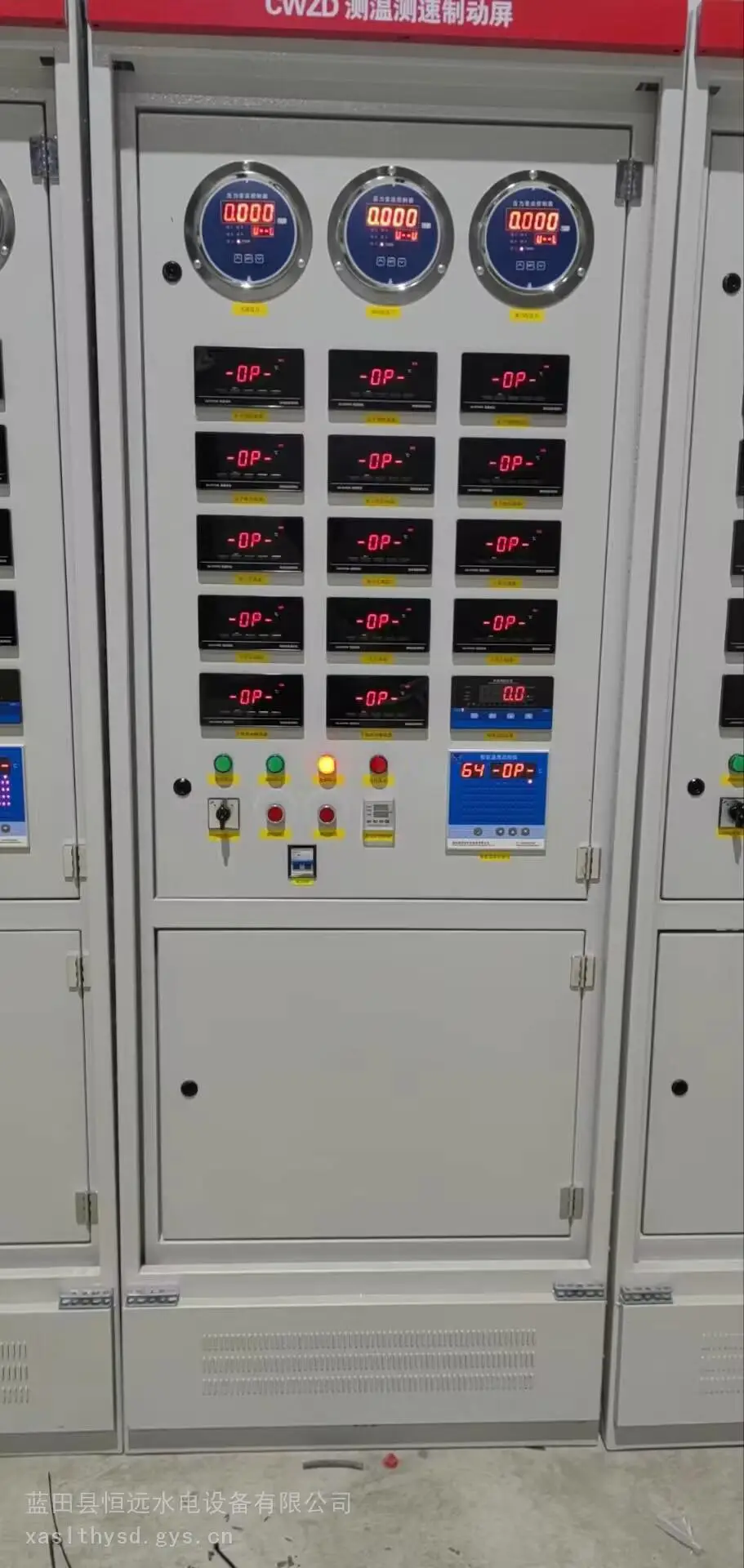

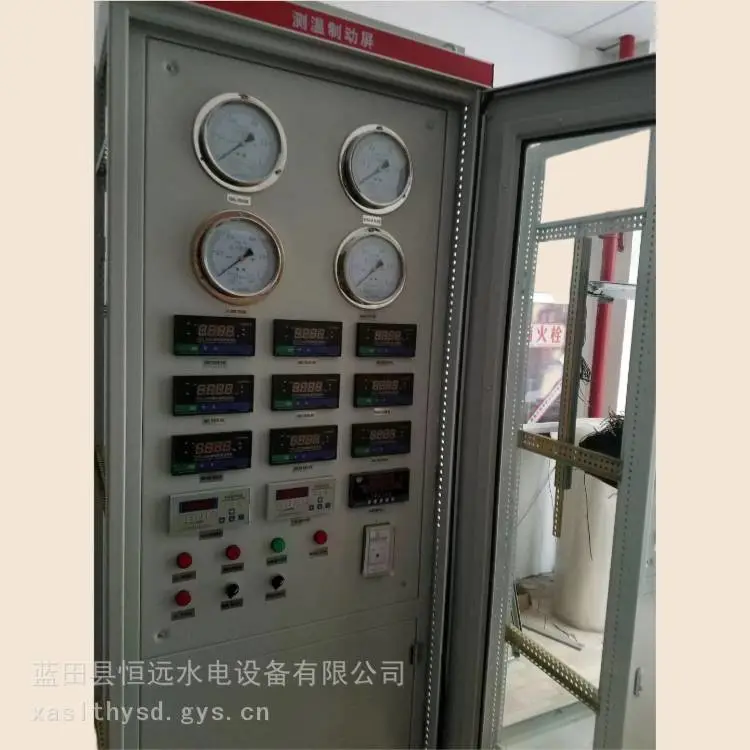

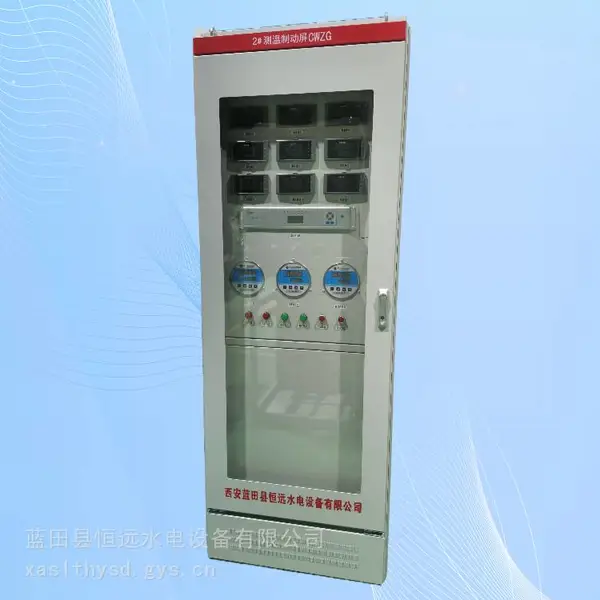

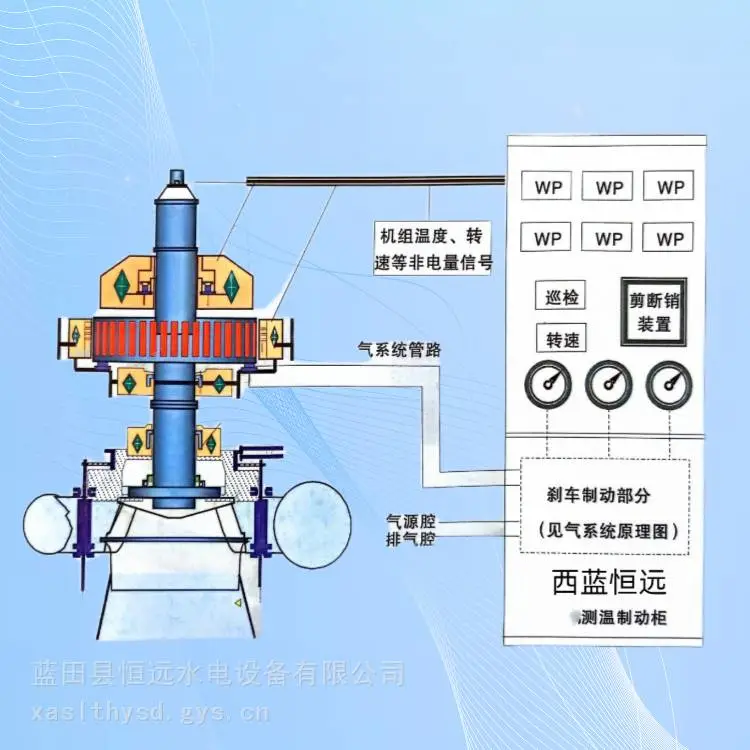

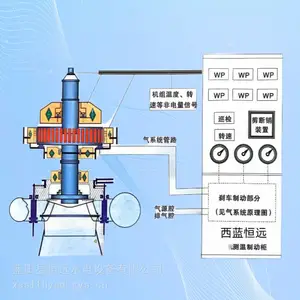

测温制动控制柜用于水轮发电机结转速下降到额定转速的30%-35%时，借转速信号测控装置免的电气信号改变制动管路中的气体流向，实现机相加速停机，网时对发电机上、下导轴承和推力轴承，水轮机导轴承的轴充温度和油糟内的油温，发电机线圈和铁忍，空气冷知器前后空气的温度等进行监视和测量.

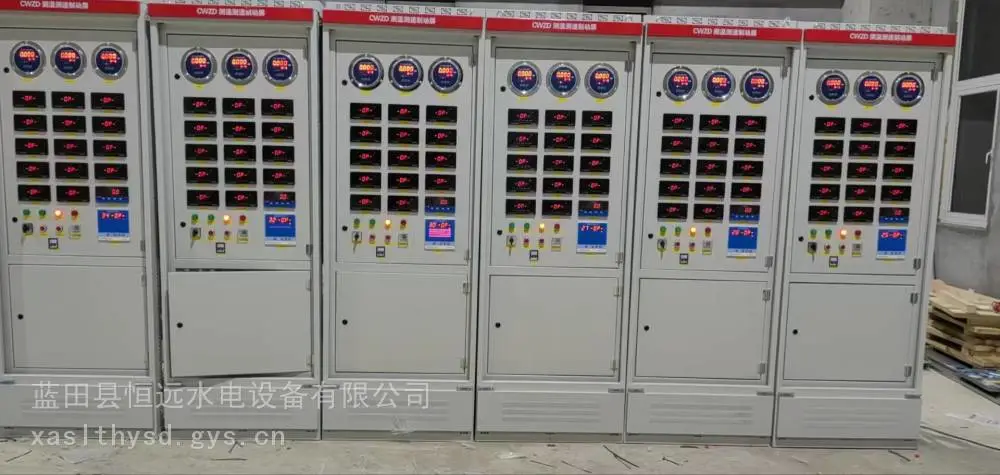

机组测温制动屏具有测温和机组刹车制动功能。采用新型温度显示控仪表，温度巡检仪表为主要控制单元，实现对机组推力轴承，水导轴承瓦温，定子线圈，定子铁芯，油箱油温，冷却器进出口温度的***，巡检监视测量。同时配置了电磁空气阀和手动球阀，完成机组的自动，手动制动刹车操作。根据用户的需要可以选配其他装置（剪断信号器，转速信号装置，轴电流检测装置，流量水头效率检测装置，压力变送控制器）

主要特点：

1，手动工作回路与自动工作回路互不影响 互不干扰。

2，技术性能***，可靠性高。

3，功能设置完善，安装维护简单。

4，系统配置优化，综合成本合理。

主要有：水轮机转速测控装置，轴电流保护装置，水压脉动装置，机组测温制动柜，振动摆度监测系统，智能油混水报警系统，智能轴承油位控制器，微电脑导叶开度控制仪，油槽一体式测温仪，导叶角度控制器，管道流量开关，流量变送器，智能压力变送控制器，静压式液位变送器，智能流量监测装置，剪断销信号器，水位监测装置，流量水头效率仪，轴位移监测装置，电磁空气阀，火灾报警装置，磁致伸缩传感器，电缆浮球液位开关，主令控制器，磁翻板液位计，全自动滤水器，位移变送控制器等九十余种产品上百种规格。

转速测量系统由XALTHYYXGS公司生产的PLC-4S型电气转速和ZKZ-4型机械转速开关两部分组成，测速装置安装于发电机顶部，通过齿盘、由零转速传感器产生正比于机组轴转速的脉冲信号。该转速测量系统特点：信号的幅值恒定，即使很低的转速，其信号也不会丢失，传感器信号送至电气PLC转速信号处理装置；提供13个可任意整定动作值(1％-200nr)的电气接点信号、爬行接点信号；2路对应于机组0-200nr的4-20mA模拟量输出；通过液显面板可修改动作参数；1组机械式转速开关，作用于机组过速保护；带机组运行顶灯；可根据用户要求提供4个机械开关。此装置在***，已在多个电站使用。

安装于水轮机仪表柜上的另一套ZKZ-2A转速信号装置用于接收PT信号，输出6路可调节的电气接点信号和l路对应于机组0-200nr的4-20mA模拟量信号。

机组低压气控制(如：机组制动、检修围带、气动剪断销)的采用XACLAKE公司的JZFG系列电磁阀。此阀为单线圈，全注塑真空密封。可长时通电，动作可靠。解决了因环境潮湿，引起线圈损坏的问题。通过选型，可确定阀的开闭形式。手动操作。该机组对水轮机导叶剪断销的监视采用气动方式。在正常情况下，压缩空气通过电磁阀、环管、软管进人水轮机导叶剪断销的盲孔内，同时压力开关给监控系统发出剪断销正常的信号。当机组在运行中，有剪断销剪断时，压缩空气从破裂的剪断销中释放。环管中的气压下降，压力开关发出报警信号．关闭电磁阀，切断剪断销气源。该系统从根本上避免了原电动方式易发生的电气接地短路情况，提高了系统的可靠性。

在水轮机机组和筒阀接力器旁、回复机构上，分别安装MLK-1位移传感器、国产位置开关。该位移传感器特点：导叶接力器位移传感器选用非接触式的磁致伸缩位移变送器，因活动的磁铁与传感器之间无接触，不产生任何磨损，有利长时期使用；精度和防护等级高；容易安装；测程值在一定范围内可调节；测量信号用于监控和机组调速装置；可按控制的需要整定不同的动作点，开关量电信号供监控系统。在国内和国外的机组上。较多使用此原理的变送器。国产的位置开关因不易调节。体积大等因素，在部分电站已被非接触直线式位置开关所取代。

发电机轴电流监测装置由西蓝恒远公司生产提供，由轴电流互感器和轴电流显示报警装置组成轴电流监测装置。轴电流互感器套在发电机大轴上，固定在发电机推力油槽内挡油管下方下机架中心体内。当发电机轴承的绝缘损坏，在大轴中形成危害轴瓦的轴电流时，轴电流显示仪能显示轴电流的大小。发出报警或停机信号。从而在轴承损坏之前就可以发现故障并予以消除，避免事故扩大。

机组所有的电液换向阀，均采用西蓝恒远DFX的产品，二位四通的电液换向阀为双线圈、带自锁、可短时通电，分别控制机组锁锭、二段关闭阀。提供二段关闭阀安装在接力器关闭时的回油管道上。在机组紧急关机过程中，当机组以一定速度关闭到一定开度后，操作电磁阀，投入二段关闭阀，以改变机组关闭速度，防止机组抬机，保护机组的安全。

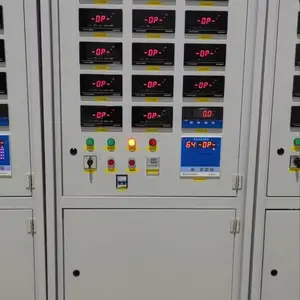

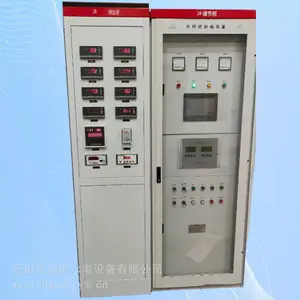

每台机组安装有机组制动柜、温度仪表柜、水力测量柜、筒型阀控制柜，共4个。机组制动柜能自动和手动完成对机组的机械制动及制动闸的反向充气。在温度仪表柜上安装18台XACLAKE生产的TDS5326-02-09-HHLL-T电站专用温度仪表，该仪表抗干扰、性能稳定，有双上限和4-20mA输出，该仪表能有效防止Pt100铂电阻断线和短路引起的开关误动作造成机组停机现象。

水力测量柜安装XALTHYYXGS公司生产的对机组蜗壳压力、净水头、尾水管、各处油位、水位显示的显示仪表。每台机组提供推力轴承外循环控制箱、顶盖排水控制箱、发电机机坑电加热器和除湿机控制箱、机组制动吸尘控制箱、漏油箱油泵控制箱。控制箱所用的控制元件．如空气开关、断路器、继电器、按钮、信号灯、PLC采用西门子公司的产品，有利于维护、备件的采购、管理。箱内的PLC与监控系统通过MODBUS通讯协议、RS485接口和硬线进行信号传输。发电机机坑电加热器和除湿机控制箱，与安装在发电机机坑内6个电加热器、温度开关、3台除湿机组成发电机电加热和除湿系统，保持机坑温度和湿度在一定范围内，防止发电机结露。

机组的进水阀为筒形阀，与安装球阀和蝶阀相比降低了工程造价，开启、关闭时间短，适应电力系统对电厂快速开机并网、事故紧急停机的要求。筒形阀控制柜能手动、自动操纵水轮发电机组进水筒形阀的开启和关闭，阀门的控制原理为液压同步控制方式，对筒形阀链条张力过载、力矩过载、位置开关和变送器进行监测。在元引进基础上对筒形阀开启进行了改进，将一段开启方式改为二段开启方式，降低阀门至全开时的速度，避免了阀门至全开位置时对顶盖的冲击。使用的电液换向阀为DFX24和DYW三位四通电液转向阀。
