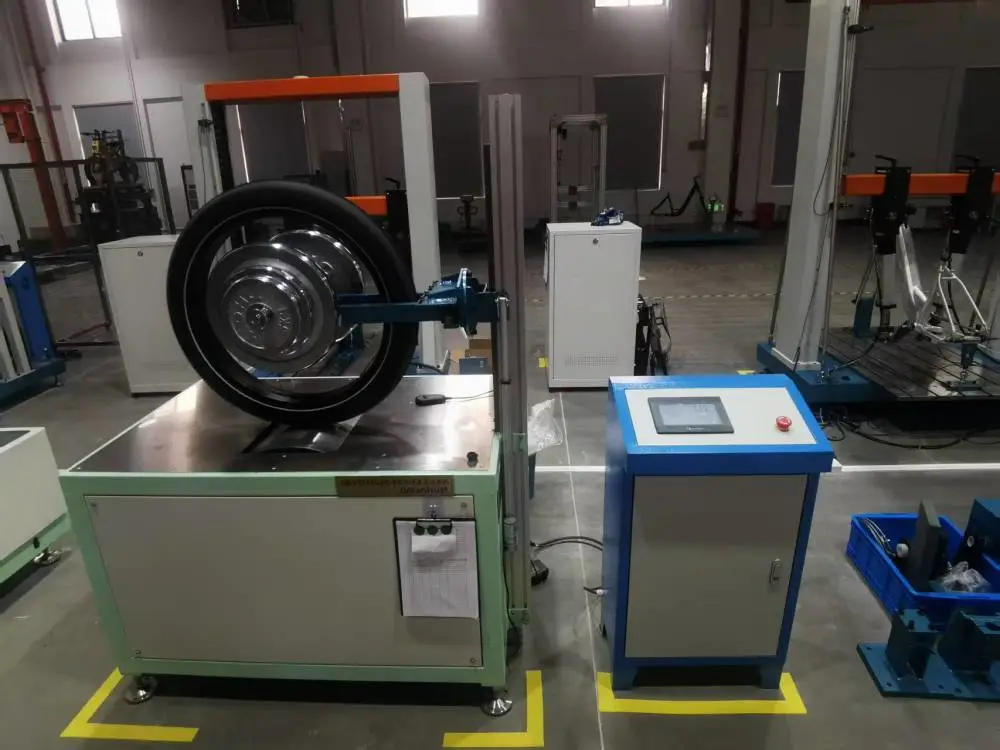

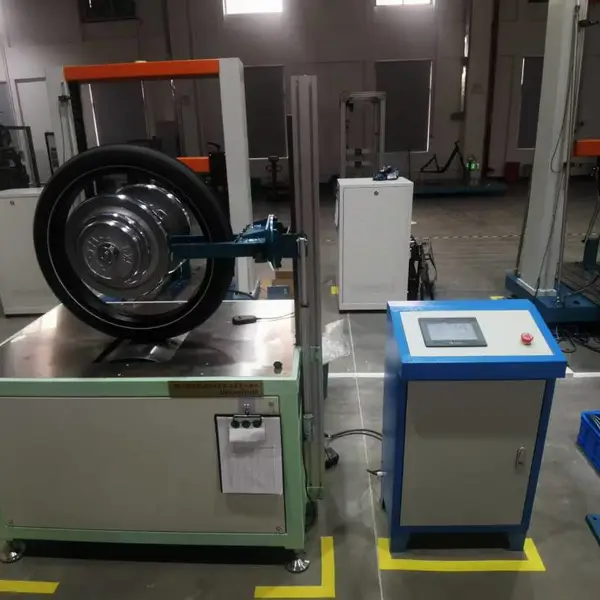

车轮轮胎组件疲劳测试机

一.主要功能:

对自行车,助力车的车轮轮胎组件疲劳测试,符合EN15194标准的要求，可对自行车助力车,车轮,轮组。进行连续运行测试，

二. 原理及结构

 1.整机以铝合金型材框架及钢材以***的方式作混合结构，方便工件的

安装及加载。由变频器及交流电机，组成一套传动系统带动疲劳测试滚轮。

2.测量平台覆盖车轮组直径16寸到29寸的车轮。轮胎组件安装在其轴上自由旋转，并垂直方向可自由移动,轮胎组件的径向力为 640 N,负重由多个钢质砝码组合而成,可组合加载640N,，传动部分,由交流电机同步带轮及550 MM直径的滚轮组成。

3.滚轮碰撞块安装在滚轮外线。滚轮轮宽不少于200毫米，碰撞块,圆周上均分4个，碰块宽度为 50 毫米±2.5 毫米，厚度为 10 毫米±0.25毫米，具有 45° 倒角边缘厚度的一半。由触摸显示屏,plc编程控制器, 保护开关等组成，可设碰撞次数,实时显示,试验完成自动停机，机器包含在试验过程中损坏自动保护装置 .

三．主要测试内容：

     EN15194附G,如下图的测试方法，将车轮组以 25 km/h (±10%)速度运行。碰撞块之间的距离大于400毫米。
