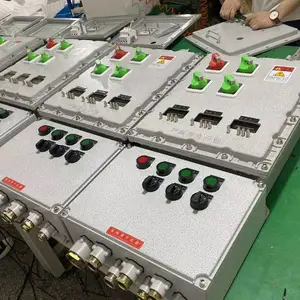

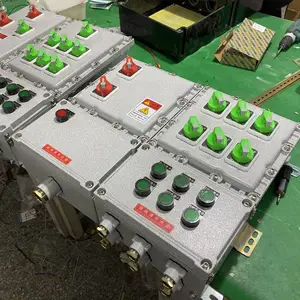

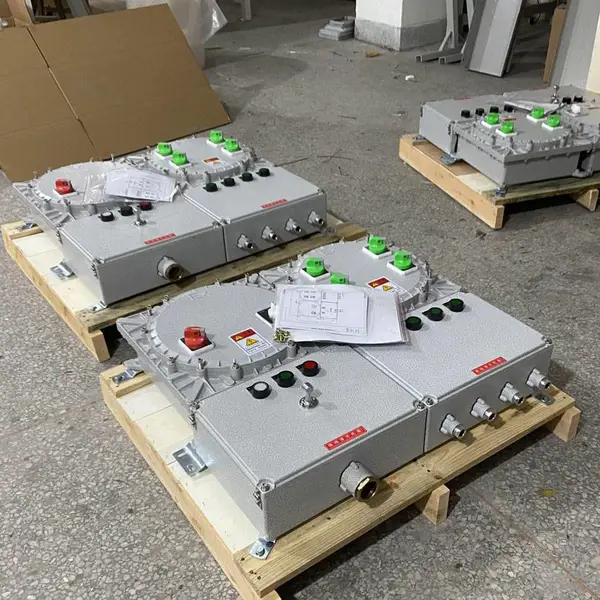

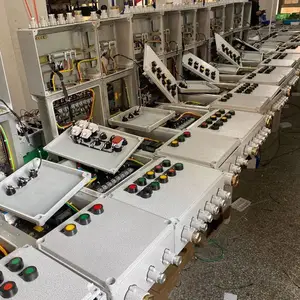

水泥厂防爆检修箱 32A防爆检修照明箱 防爆动力配电箱

水泥厂防爆检修箱 32A防爆检修照明箱 防爆动力配电箱

BXJ粉尘隔爆防爆配电箱照明开关 动力防爆照明箱

BXJ粉尘隔爆防爆配电箱照明开关 动力防爆照明箱

配电箱内的线路安装并不是一件非常容易的事情，有些甚至还比较复杂，一旦没有安装到位，容易导致配电箱非正常运行而发出警报，从而影响设备的正常供电。下面我们就来说说安装配电箱线路的注意事项。

1、根据线路原理图安装

无论是自己安装还是请***工人安装，都要按照配电箱原理图来操作。不要将端子上在同一个位置上，一个端子接线要小于3根。另外，要注意导线横截面的选择，220V的交流电压回路线和蓄电池都用1、5平方毫米，电流回路用2、5平方毫米的。

2、接线施工要正确

如果施工人员对线路图比较熟悉，且能分辨线路图是否正确，对二次接线的施工要求是按图施工，接线正确。比如导线与电器元件应该采用螺栓连接、插接、焊接或压接等连接牢固。

技术参数
执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
防爆标志：Exed II BT6、Exed II CT6、DIP A20 Ta，T6
额定电压：AC220V/380V
主回路额定电流：60A~250A
支路数：4、6、8、10、12
支路额定电流：1A、3A、***、10A、1***、20A、2***、32A、40A、50A、60A
防护等级：IP54（IIB）、IP55（IIC）IP65（DIP）
防腐等级：WF1
引入口规格：G1/2″~G3″
适用电缆外径：Φ6mm~55mm
引入口方向：下进下出、下进上出、上进上出、上进下出
订货须知：
用户在订货时，须注明配电箱的回路数，各回路相应的电流数，以及断路器的极数，若带漏电功能，则还需注明，若带总开关，则注明总开关的电流数及极数，并注明进出线方向，进出线规格及对应发数量。
一般情况下，用户必须提供配电电气系统图。
