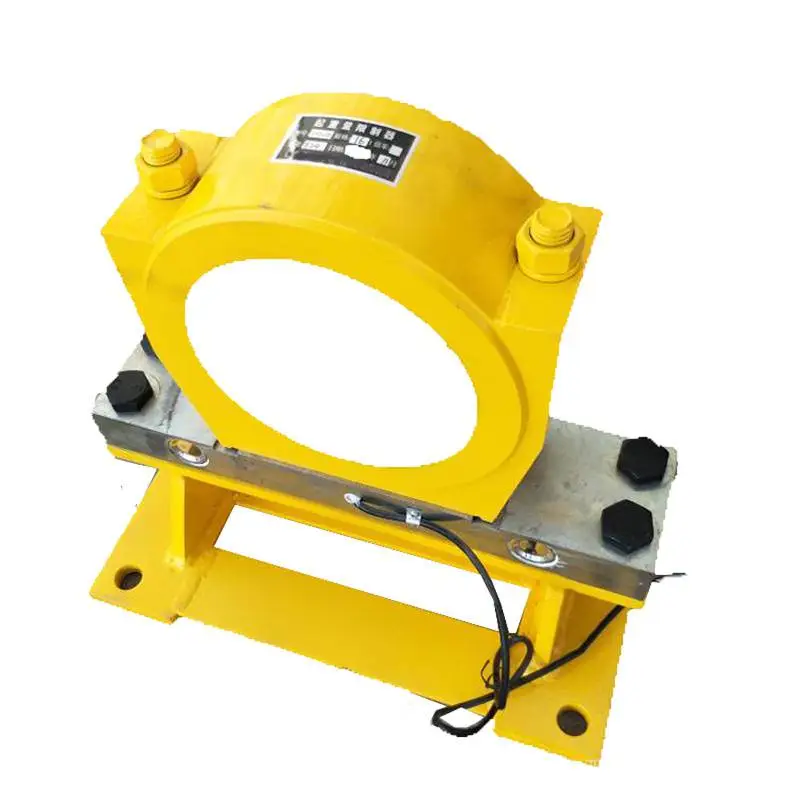

YDQ-X天车起重量限位器

简介：

　　限位器是一种为了保护机器及其使用者的安全装置，常见于汽车和起重机上。也称超载限位器

　　限位器，顾名思义，限定位置的装置，限位器是机械或电器及动态设备的行程及角度，位置的限位装置，分机械型和感触型。如起重机，行车，机床，矿车等，都需设限位装置使其运动不超出所限位置，机械式限位多以杠杆，凸轮等带动电器开关构成。限位就是开关，到了切断电机电源，机械的像行程开关，电子的像接近开关，有时和plc的触点开关和用，在程序里触发常闭点等。重锤限位与普通限位的工作原理是一样的，都是通过断开常闭点来实现起升终止的，重锤限位多用于双梁桥式起重机上的，串联在控制自锁回路中。限位开关，是一种常用的小电流主令电器，在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

种类：

　　塔式起重机须具备起重量限制器、力矩限制器、高度限制器、行程限制器、幅度限位器等。

　　（1）起重量限制器：也称超载限位器、是一种能使起重机不致超负荷运行的装置，当吊重超过额定起重量时，它能自动地切断提升机构的电源停车或发出警报。起重限制器有机械式和电子式两种。

　　（2）力矩限制器：对于变幅起重机，一定的幅度只允许起吊一定的吊重，如果超重，起重机就有倾翻的危险。力矩限制器就是根据这个特点研制出的一种保护装置。在某一定幅度，如果吊物超出了其相应的重量，电路就被切断，使提升不能进行，***了起重机的稳定。力矩限制器有机械式、电子式和复合式三种。

　　（3）高度限制器：也称吊钩高度限位器．一般都装在起重臂的头部，当吊钩滑升到J限位置，便托起杠杆。压下限位开关，切断电路停车，再合闸时，吊钩只能下降。

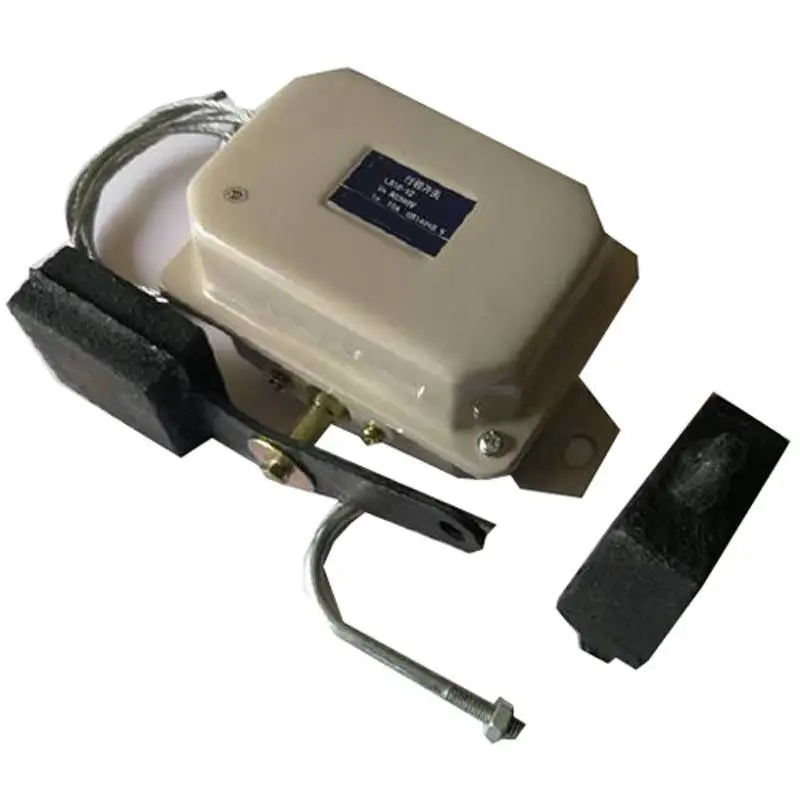

　　（4）行程限制器：防止起重机发生撞车或限制在一定范围内行驶的装置。它一般安装在主动台车内侧，主要是安装一个可以拨动扳把的行程开关。另在轨道的端头（在运行限定的位置）安装一个固定的J限位置挡板，当塔吊运行到这个位置时，J限挡板即碰触行程开关的扳把，切断控制行走的电源，再合闸时塔吊只能向相反方向运行。

　　（5）幅度限制器：也称变幅限位或幅度指示器，一般的动臂起重机的起重臂上都挂有一个幅度指示器。它是由一个固定的圆形指示盘，在盘的中心装一个铅垂的活动指针。当变幅时，指针指示出各种幅度下的额定起重量。当臂杆运行到上下两个J限位置时，分别压下限位开关，切断主控电路，变幅电机停车，达到限位的作用。

主要指标：

　　（1） 适用范围：5～600t主副钩起重机、闸门启闭机等双吊点式的起重机构

　　（2） 动作误差：-3[%]～+3[%](F.S)

　　（3） 综合显示误差: -5[%]～+5[%](F.S)

　　（4） 报警点

　　轻载控制：额定起重量的20[%]

　　预警报警：额定起重量的90[%]

　　延时报警：额定起重量的105[%](连续超***间2秒后继电器动作

　　立即报警：额定起重量的110[%] (轻载值、预警值、延时报警值、超***间均可手动设定范围)

　　（5） 传感器过载能力150[%]

　　（6） 电源电压：交流220V/380V±10[%] 50HZ

　　（7） 使用环境条件

　　温度范围：-20℃～+60℃

　　相对湿度：90[%]RH

　　（8） 继电器触点容量：30A/220V，15安/380V

　　（9） 传感器防护等级：IP68
