一、SD44X自来水水池排除池底污物手动角型排泥阀 SD44X自来水排泥阀概述：

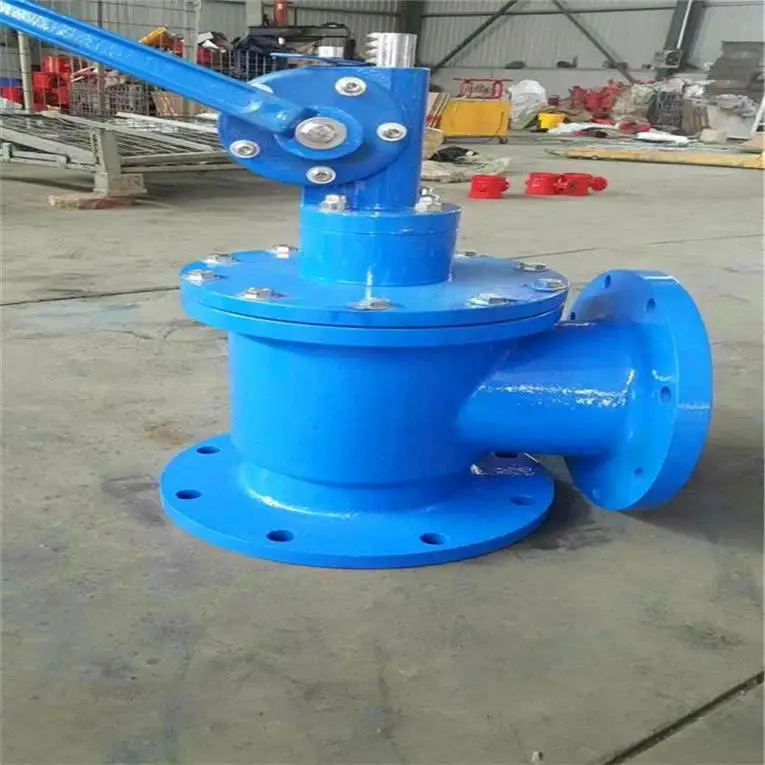

       SD44X自来水排泥阀又称,是上海申弘阀门为满足特殊工况要求结合国内外新技术开发的一种新型排泥阀，主要用于自来水公司各类水池外，用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。该阀具有启闭迅速，结构简单，安装方便、价格经济实惠等特点,本产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密列性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。

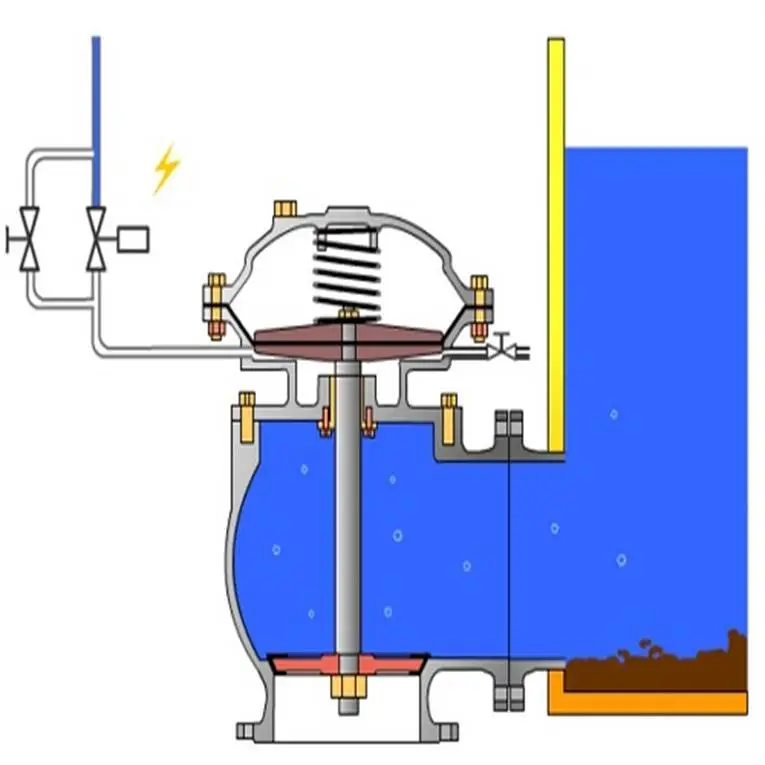

排泥阀主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在各类沉淀水池的底部外壁外，用以排除池底的泥沙及污物。

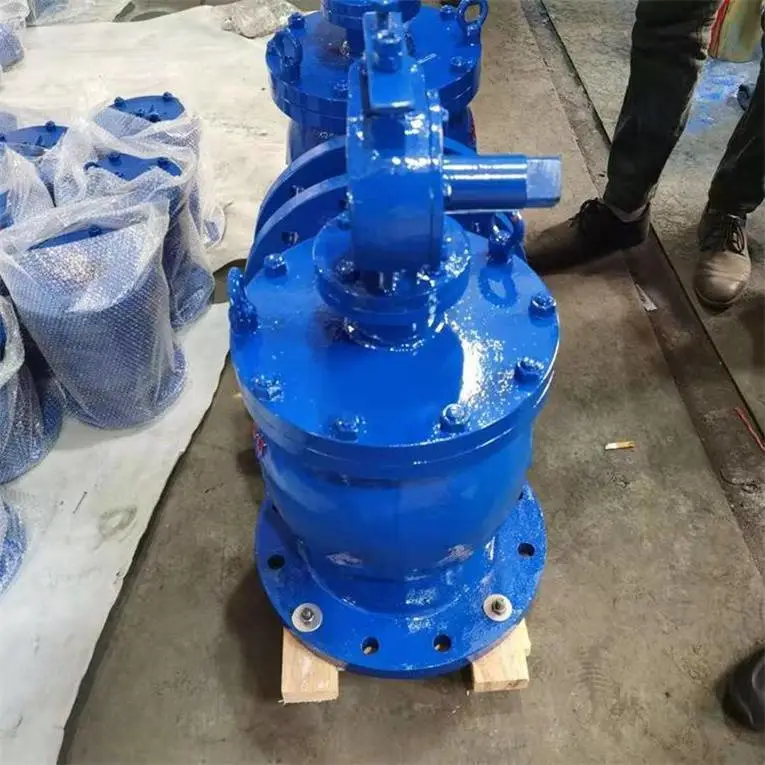

SD44X自来水水池排除池底污物手动角型排泥阀

排泥阀在污水处理系统中起着至关重要的作用，其设计和运行的深度理解对于确保整个系统的顺畅运行至关重要。下面我们将从结构特点、工作原理、应用场景和选型要点等方面，对排泥阀进行更深入的探讨。

排泥阀系统在沉淀池单体水厂运行中占据着举足轻重的地位。当沉淀池经过机械混合井投加PAC（聚合氯化铝）处理后，网格区和絮凝区会产生***的絮凝沉降效果，这一过程能有效去除浊度高水及浮游生物。然而，若排泥阀系统无法及时且有效地进行排泥，将对最终生产的水质造成不利影响。接下来，我们将深入探讨排泥系统的选型优势、工作原理以及故障排查与维修方法。

排泥阀系统既可选择液动控制，也可选气动控制，二者驱动原理一致，仅在管道选择上有所不同。液动控制需采用铝塑管、UPVC或PE管进行施工，而气动控制则需使用不锈钢管进行丝扣连接。液控系统以5公斤压力自来水为动力源即可运行，而气控系统则需一套稳定的空气压缩机提供4-5公斤气压进行驱动。

排泥阀系统的核心部件是二位四通电磁换向阀（简称电磁阀）和角式隔膜快开排泥阀（简称排泥阀）。电磁阀是排泥阀开关的控制中心，其性能稳定、质量可靠，对排泥效果至关重要。此外，电磁阀的通用性也很强，不仅适用于液动控制系统，也适用于气动控制系统，如水厂、污水厂、石油、造纸、冶金等行业。

在恶劣的工作环境下，必须选择球形机构驱动的专用电磁阀，以确保稳定运行。同时，排泥阀也需配套使用JM744型号的专用阀门，以确保与电磁阀的***结合。

一、SD44X自来水水池排除池底污物手动角型排泥阀结构特点

排泥阀通常采用法兰连接或对夹连接方式，安装在沉淀池或污水处理设备的底部。阀体通常采用铸铁、铸钢或不锈钢等耐腐蚀材料制成，以适应污水处理环境。阀盖采用橡胶或四氟等密封材料，确保阀门的密封性能。阀杆采用不锈钢或碳钢材料，并通过阀杆螺母和阀盖连接，实现阀门的开关操作。

二、SD44X自来水水池排除池底污物手动角型排泥阀工作原理

排泥阀的工作原理主要基于阀门的开关控制。当需要排放污泥时，通过驱动装置（如手动、电动或气动装置）使阀杆旋转或升降，从而打开阀门，使污泥从阀门出口排出。当污泥排放完成后，再次操作驱动装置使阀门关闭，防止污水倒灌。

三、SD44X自来水水池排除池底污物手动角型排泥阀应用场景

排泥阀广泛应用于城市污水处理厂、工业废水处理站等污水处理设施中。在这些场景中，排泥阀用于排除沉淀池底部的污泥和杂质，***污水处理设备的正常运行和出水水质。此外，排泥阀还可用于给水排水系统中的泥沙排放，以防止泥沙堵塞管道。

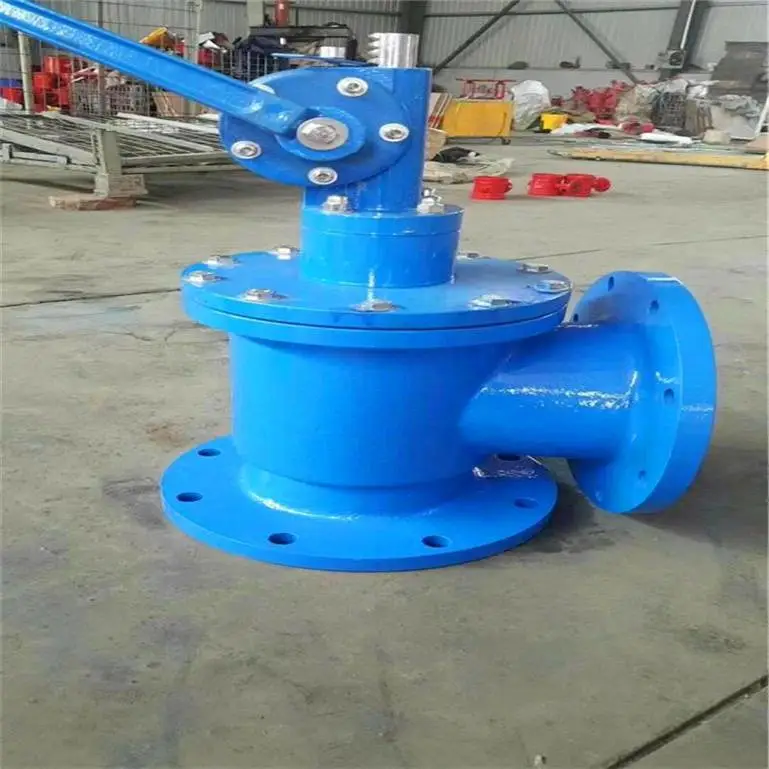

SD44X自来水水池排除池底污物手动角型排泥阀

排泥阀的核心功能在于排放管道系统中的杂质和污泥，从而保障系统的顺畅运行和水质的清洁。其内部的过滤网和操作机构协同工作，实现对杂质排放的精细筛选和控制。此外，其角型结构和尼龙强化橡胶隔膜的独特设计，不仅进一步延长了阀门的使用寿命，更确保了排放过程的稳定性和可靠性。

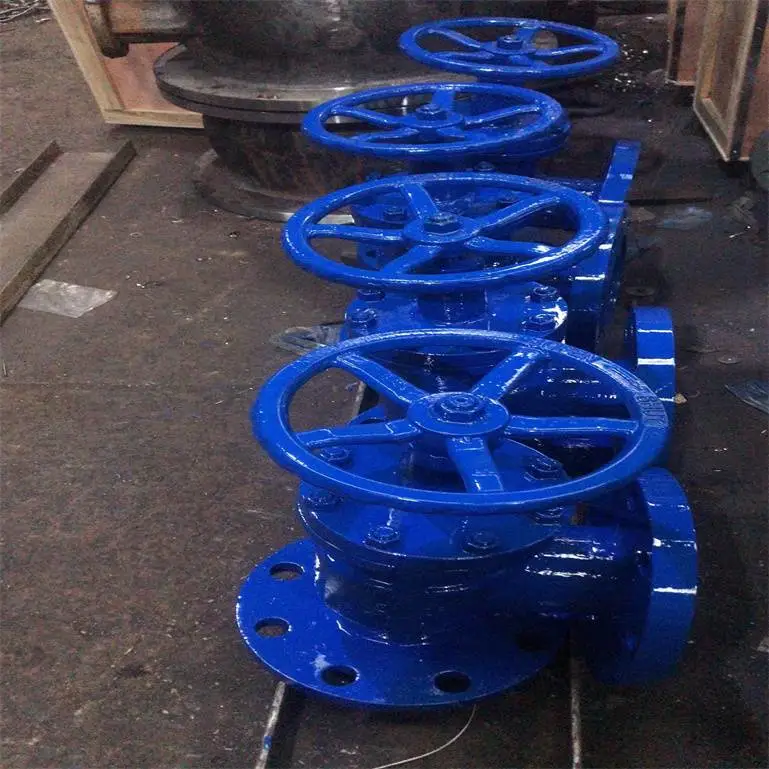

SD44X自来水水池排除池底污物手动角型排泥阀

排泥阀的应用范围广泛，涵盖多个领域和场景。

1、水处理厂：在曝气池、沉淀池和出水井等关键区域，排泥阀发挥着至关重要的作用。它能够有效地排放池底的泥砂和污物，为水质达标提供有力保障。

2、污水处理厂：沉淀池底部的污泥排放是污水处理厂的日常任务之一。排泥阀在此环节中发挥着不可或缺的作用，通过减少污泥的堆积，确保处理设备的持续稳定运行。

3、化工行业：在废水处理过程中，排泥阀被广泛应用于排放废水中的杂质和有害物质。这一功能对于实现化工行业的环保目标至关重要。

4、制药和食品行业：这些行业对产品质量有着极高的要求。排泥阀在此类场景下，能够有效地去除生产废水中的悬浮物和异味，从而确保产品质量符合标准。

5、市政工程：城市基础设施的正常运转和维护离不开排泥阀的应用。在排水、排污等关键领域，排泥阀都发挥着不可或缺的作用。

6、农业灌溉：排泥阀还可以用于清理储水池或渠道中的泥沙，确保灌溉系统的畅通无阻。

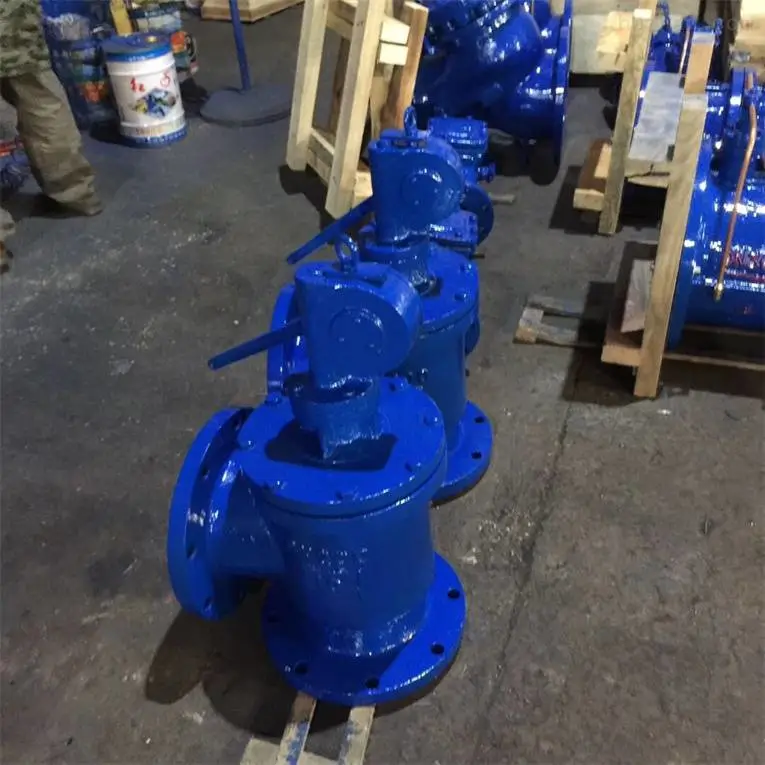

SD44X自来水水池排除池底污物手动角型排泥阀

此外，排泥阀的种类繁多，包括手动排泥阀和电动角式排泥阀等。手动排泥阀通过简单的手动驱动方式（如旋转手柄或杠杆）即可实现开启和关闭，非常适合中小型水处理设施和工业生产设备的使用。而电动角式排泥阀则具有密封性能好、无渗漏等优点，广泛应用于给排水、建筑消防等系统中的各种管道。

四、SD44X自来水水池排除池底污物手动角型排泥阀选型要点

在选购排泥阀时，需要注意以下几点：

根据实际使用场景选择合适的材质，以适应污水处理环境的腐蚀要求。

根据污泥的特性和排放量选择合适的阀门类型和尺寸，以确保阀门能够满足系统的排放需求。

考虑阀门的密封性能和使用寿命，选择具有可靠密封结构和耐磨性能的产品。

根据实际需要选择合适的驱动方式（如手动、电动或气动），以提高阀门的操作便捷性和自动化程度。

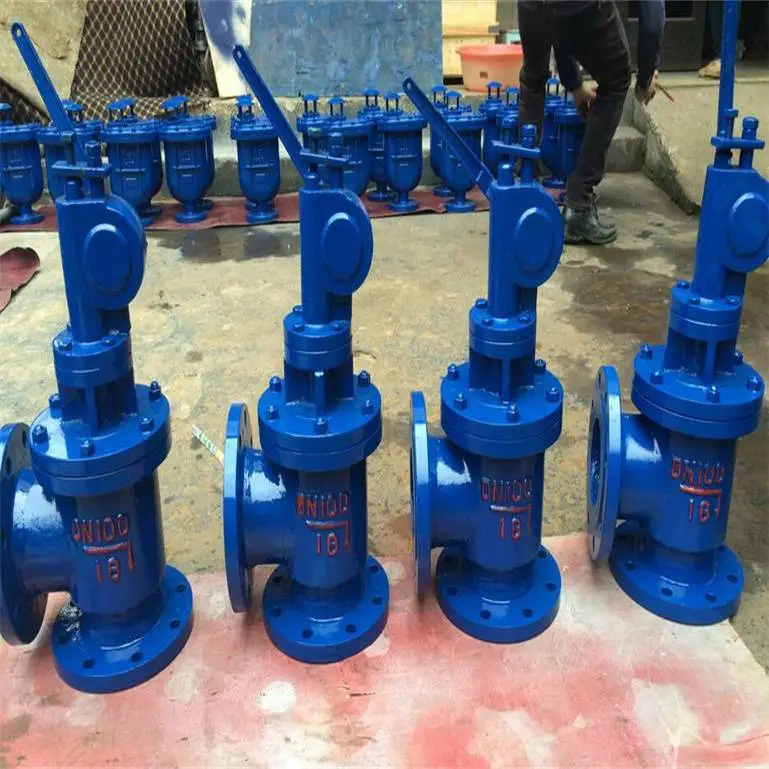

SD44X自来水水池排除池底污物手动角型排泥阀

1. 排泥阀采用双室隔膜传动机替代活塞式阀门；无运动磨损，不会因杂质而产生漏水，对泥沙淤积不敏感，不需要润滑，无机械磨捐产生。
   2.气动排泥阀密封性能好，采用衬胶阀板，阀座采用斜度开口不易沉积泥沙杂质。
   3.驱动介质压力低，无需另高加压压泵或空压机，采用手动换向阀或电磁四通换向阀集中控制，控制操作方便。
   4.经久耐用，使用寿命长。
   SD44X自来水水池排除池底污物手动角型排泥阀排泥阀调试步骤：

2.

   1.检查气动排泥阀控制管的安装方式是否与说明书中的相同。

2.检查电磁阀的技术参数是否符合要求，通电为打开，断电为关闭。

3.检查各螺栓、管件以有接头是否坚固、可靠。
4.给控制管路通介质。

       二、SD44X自来水水池排除池底污物手动角型排泥阀技术参数：


       三、SD44X自来水水池排除池底污物手动角型排泥阀主要外形连接尺寸：

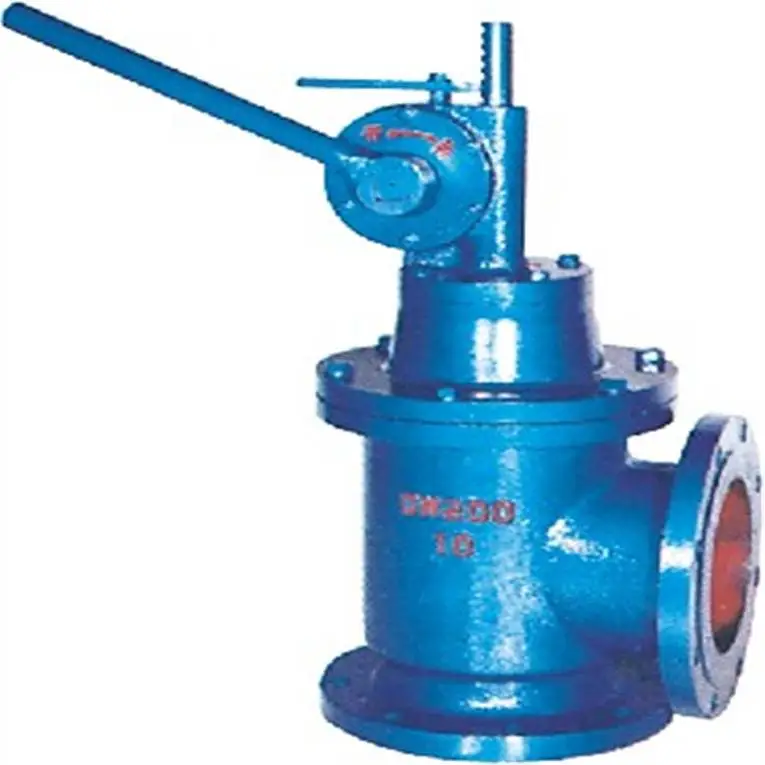

SD44X自来水水池排除池底污物手动角型排泥阀

总之，排泥阀作为污水处理系统中的关键设备之一，其结构特点、工作原理、应用场景和选型要点都需要我们深入了解。通过合理的选型和使用，可以确保排泥阀在污水处理系统中发挥的作用，为环境保护事业做出贡献。

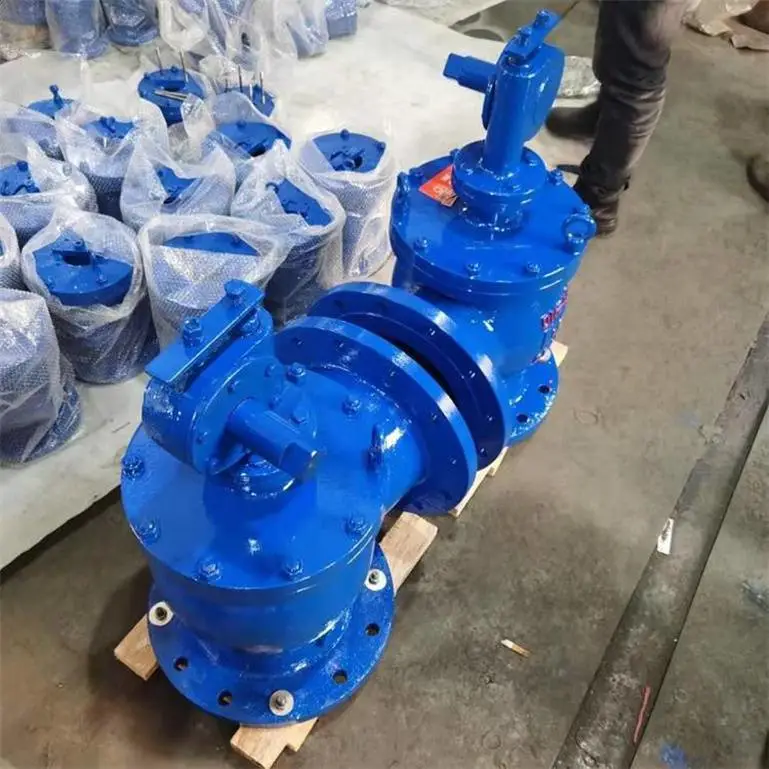

SD44X自来水水池排除池底污物手动角型排泥阀

在安装排泥阀时，需遵循以下关键步骤和注意事项，以确保其正常工作和长期使用：

确定安装位置：选择适当的位置进行安装，确保排泥阀能够方便地排放污泥和杂质。

准备工具和材料：准备好所需的安装工具和材料，如扳手、螺丝刀、密封垫等。

清洁和检查：在安装前，清洁排泥阀及其周围区域，并仔细检查其是否有损坏或缺陷。

遵循安装指南：按照制造商提供的安装指南进行操作，确保每个步骤都正确无误。

紧固和密封：在安装过程中，确保所有连接部分都已紧固并正确密封，以防止渗漏和污染。

测试和调试：安装完成后，进行必要的测试和调试，确保排泥阀能够顺畅地排放污泥和杂质。

遵循这些要点进行排泥阀的安装，将有助于确保其性能的稳定性和长期使用的可靠性。

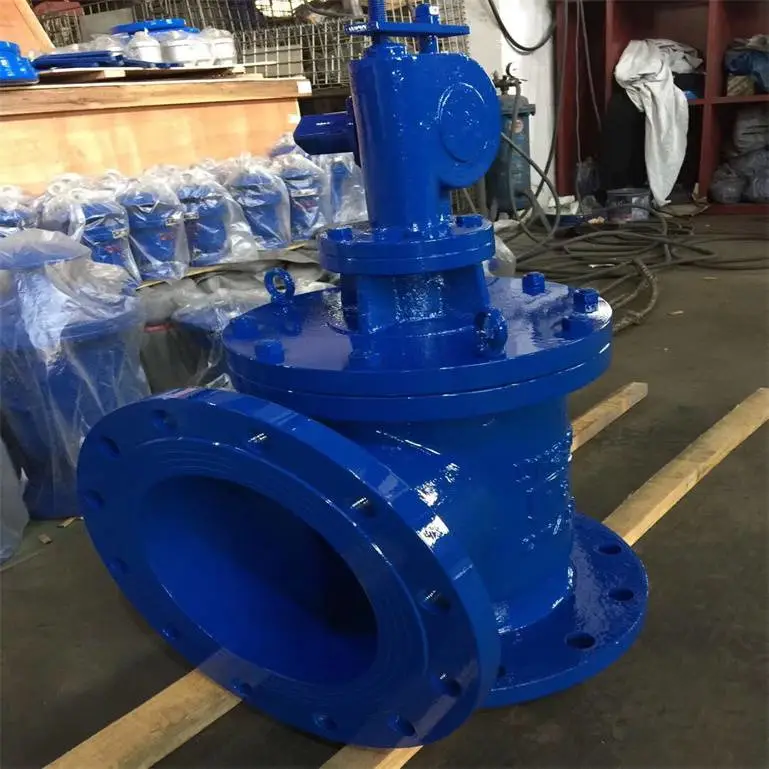

SD44X自来水水池排除池底污物手动角型排泥阀

1、确定合适的安装位置：排泥阀应置于管道低点，便于清除管内沉积物和污物。需明确支管位置，通常位于主管左侧或右侧，以便排放。

2、做好安装前准备：在排泥阀前加装闸阀，便于维修。同时，确保下方有排污沟或管道，并设防雨棚防潮。

3、关注水流方向：安装时，水流箭头方向至关重要，确保正确指向，否则会影响排泥阀工作。

4、电磁阀的安装要点：条件允许时，将电磁阀集中于控制箱，并置于水池上方，便于操作。保持水压稳定，确保排泥阀持续工作。

5、定期检查与维护：对于高频率使用的排泥阀，需定期检查阀板开关状态，及时修复异常情况。

遵循这些指南，可确保排泥阀安装无误、运行顺畅，从而提升其工作效率和耐用性。

六、SD44X自来水水池排除池底污物手动角型排泥阀排泥阀的优缺点

排泥阀的优点主要有以下几点：

首先，其设计科学，能够有效地清除管道内的沉积物和污物，确保管道的畅通无阻。

其次，排泥阀的安装位置灵活，可以根据实际需要置于管道的低点，同时明确支管位置，便于排放和维修。

此外，排泥阀还具有操作简便、耐用可靠的特点，能够适应各种复杂的工作环境。

然而，排泥阀也存在一定的缺点。例如，在长时间使用过程中，由于管道内沉积物的积累和磨损，可能会影响其密封性能和排泥效果。因此，需要定期检查和维护，以确保其持续稳定的性能。

SD44X自来水水池排除池底污物手动角型排泥阀

高效排泥：排泥阀能够迅速清除管道中的杂质和沉淀物，确保管道畅通无阻，进而提升流体输送效率。

优异密封性：其密封材料与结构设计均表现出色，能有效预防介质泄漏，从而保障管道系统的安全稳定运行。

强大耐腐蚀性：排泥阀多采用不锈钢等耐腐蚀材料，适应各种腐蚀性介质，延长其使用寿命。

便捷维护：其结构简单，拆装容易，便于日常维护与保养，降低使用成本。

高自动化：部分排泥阀支持远距离自动和集中控制，使操作更为便捷。

SD44X自来水水池排除池底污物手动角型排泥阀

然而，排泥阀也存在一些不足。例如，长期使用后，管道内沉积物的积累和磨损可能会影响其密封性能和排泥效果，因此需要定期检查和维护。

安装要求严格：排泥阀的安装位置和角度必须精准把控，以确保其密封性能和排泥效果达到。

介质温度敏感性：某些排泥阀材料对介质温度反应敏感，介质温度的波动可能会影响阀门的性能和密封效果。

大口径管道适用性差：对于大口径管道，排泥阀的尺寸和重量都相对较大，这给安装和使用带来了不小的挑战。

价格相对较高：相较于一些普通阀门，排泥阀的价格确实偏高，这在一定程度上增加了工程的成本。

SD44X自来水水池排除池底污物手动角型排泥阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的排泥阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
