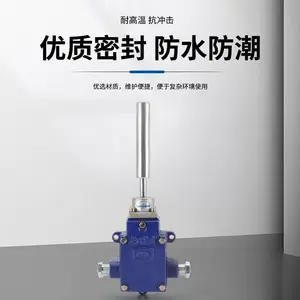

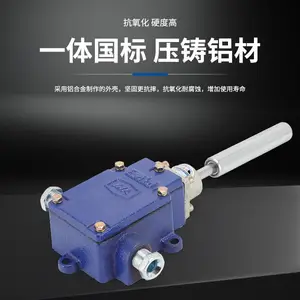

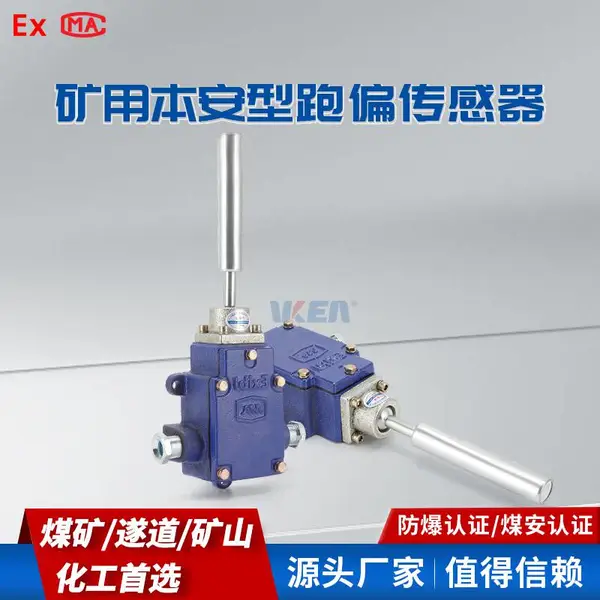

GEJ30矿用跑偏传感器

1 概述

1.1 GEJ30矿用跑偏传感器为矿用本安型电气设备，适用于煤矿有瓦斯、粉尘爆炸危险的环境。与KHP-128-ZK型矿用带式输送机保护装置配套使用，用作带式输送机胶带跑偏检测和保护。

1.2 型号的组成及代表的意义

1.3 防爆形式为：矿用本质安全型 防爆标志为：Ex ib I Mb

1.4 使用环境条件

1.4.1 跑偏传感器在下列条件中应能正常工作：

a. 环境温度为-0～+40℃；

b. 平均相对湿度：不大于95%（25℃） ；

c. 大气压力为80～106kPa；

d. 震动：加速度50m/s2；

e. 冲击：峰值加速度500m/s2；

f. 煤矿井下无破坏绝缘的腐蚀性气体的场合；

g. 用于具有甲烷粉尘等爆炸性混合物的危险场所；

1.4.2 跑偏传感器能承受的最恶劣的气候条件为：

——高温：+60℃

——低温：-40℃

——平均相对湿度：95%（+25℃）

2 结构特征与工作原理

2.1 结构特征：

 体积小、重量轻、密封性能好、维护方便：触点动作后还留有较大的探杆转动缓冲角，使其本身不易损坏：探杆上装有滚动护套，避免探杆和胶带间摩擦。

2.1 工作原理

 胶带正常运行时，跑偏开关的探杆在竖直位置。当胶带跑偏时，胶带碰到跑偏开关的探杆并带动探杆轴旋转，当探杆偏转到一定角度时，拨动跑偏开关内的行程开关，发出跑偏信号。

3主要性能

3.1 接点容量: DC12V/0.5A；用于经检验合格的本安电路中；

3.2输出 接点形式:一对常开；

3.3 外形尺寸: 361mm×128mm×63mm；

3.4 动作角度: 30°±3°；

3.5 触杆的动作力: 50N±2N（中部）；

3.6 复位角度: 15° ±3°；

3.7 探杆转动的极限角度:≥70°；

3.8外壳防护等级: IP66；

3.9拉动式跑偏传感器动作级数: 单级

3.10动作方向:双向动作

3.11角度动作性能
